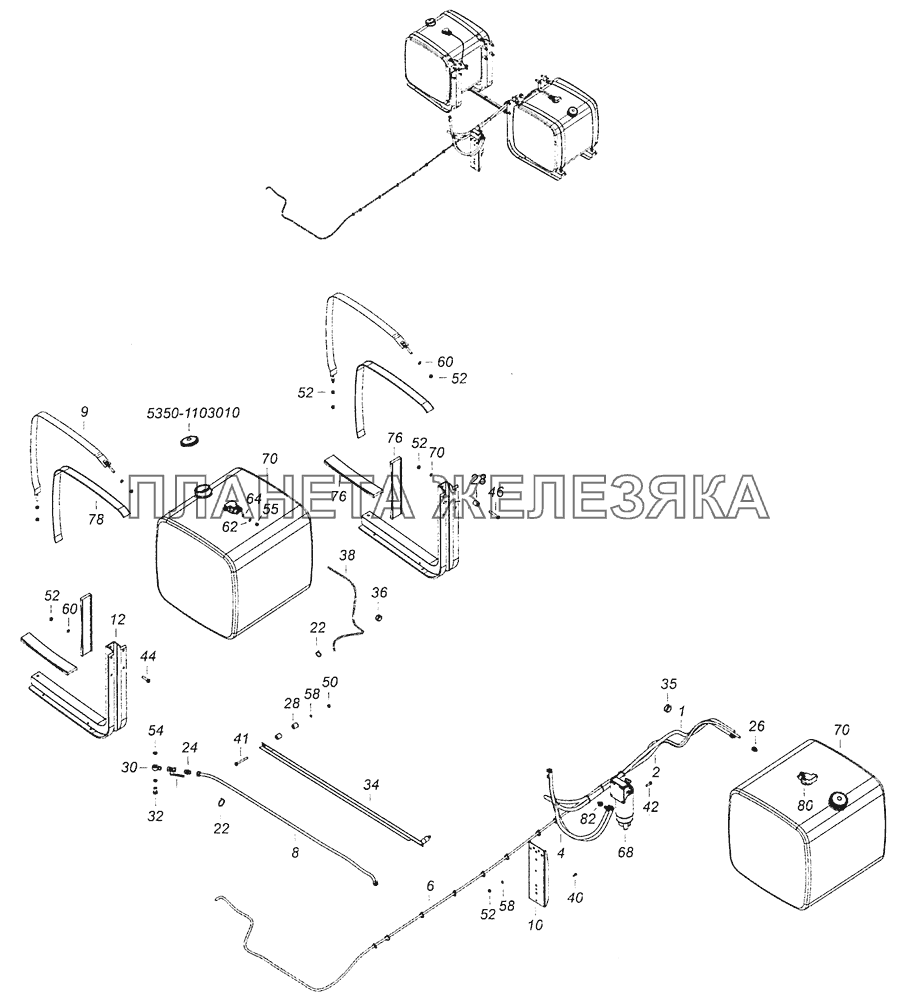

| ← 6520-1080010-20 Капотирование нижнее моторного отсека | 6460-1102001 -10 Установка кожуха защитного на топливный бак Protection casing on fuel tank installation → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 5350-1103010 |
Крышка топливного бака Подробнее |
|
||
| 1 | 65117-1104180-31 |
Трубка Подробнее |
|
|
| 2 | 65115-1104265-10 |
Трубопровод Подробнее |
|
|
| 4 | 65115-1104110-20 |
Трубопровод Подробнее |
|
|
| 6 | 65117-1104490-23 |
Трубка Подробнее |
|
|
| 8 | 6520-3506185 |
Трубопровод Подробнее |
|
|
| 9 | 6460-1101110-62 |
Хомут крепления топливного бака Подробнее |
|
|
| 10 | 6460-1105019-40 |
Кронштейн Подробнее |
|
|
| 12 | 6460-1101104 |
Кронштейн крепления топливного бака Подробнее |
|
|
| 22 | 53205-3401228 |
Хомут Подробнее |
|
|
| 24 | 65111-1104416 |
Штуцер Подробнее |
|
|
| 26 | 65117-1104039 |
Штуцер Подробнее |
|
|
| 28 | 55105-1101119 |
Проставка Подробнее |
|
|
| 30 | 5460-1104274 |
Наконечник Подробнее |
|
|
 |
32 | 6520-3408204 |
Болт М18х1,5 поворотный Подробнее |
|
| 34 | 5460-1101106-10 |
Кронштейн крепления трубопроводов Подробнее |
|
|
| 35 | 5320-3703306 |
Втулка проходная провода Подробнее |
|
|
 |
36 | 5320-3703302 |
Втулка проходная Подробнее |
|
| 38 | 53205-3506096 |
Трубка Подробнее |
|
|
| 40 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 41 | 1/59716/21 |
Болт М10х1,25-6gх90 Подробнее |
|
|
| 42 | 1/59709/21 |
Болт М10х1,25-6gх35 Подробнее |
|
|
| 44 | 1/55408/21 |
Болт М12х1,25-6gх50 Подробнее |
|
|
| 46 | 1/55413/21 |
Болт М12х1,25-6gх75 Подробнее |
|
|
| 50 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 52 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 54 | 1/02599/60 |
Прокладка 18х24х1,5 Подробнее |
|
|
| 55 | 870885 |
Пробка М14х1,5-6g Подробнее |
|
|
| 58 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 60 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 62 | 861026 |
Шайба Подробнее |
|
|
| 64 | 864235 |
Кольцо уплотнительное усилителя Подробнее |
|
|
| 68 | 45104110509190 |
Фильтр грубой очистки топлива Подробнее |
|
|
| 70 | 45104110106990 |
Бак топливный Подробнее |
|
|
| 76 | 45104110104190 |
Резинка консоли Подробнее |
|
|
| 78 | 45104110104290 |
Резинка хомута Подробнее |
|
|
| 80 | 45104110403590 |
Топливозаборник Подробнее |
|
|
| 82 | 45104110000590 |
Штуцер NS12 М18x1,5 Подробнее |
|
|
| 84 | 45104810603600 |
Кран Подробнее |
|
|
| 86 | 45104090300300 |
Лента Подробнее |
|
