| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 5460-1100010 |

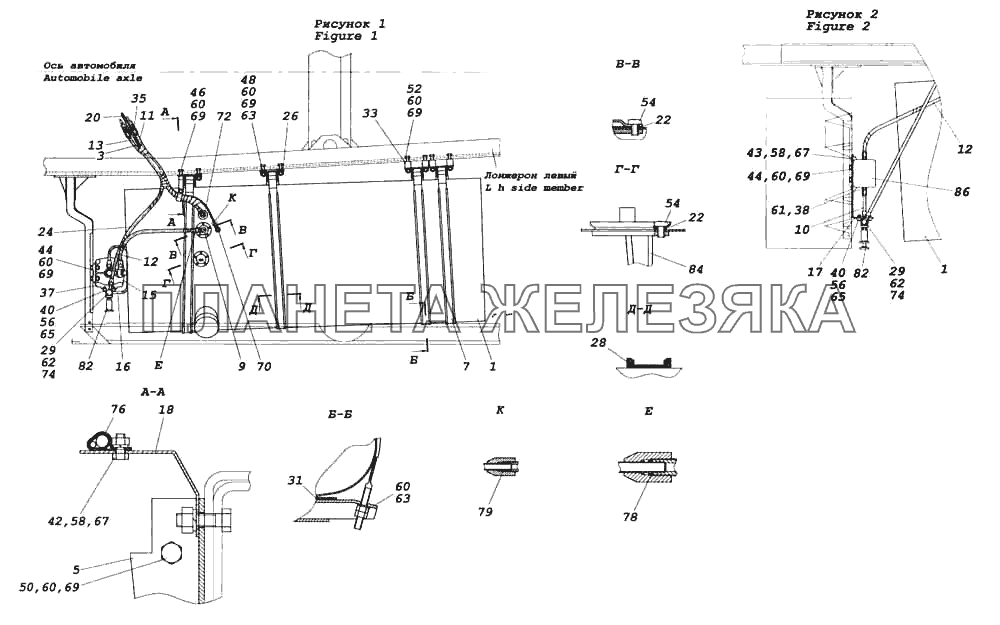

Установка топливных баков, ФГОТ и топливопроводов Подробнее |
|
||
| 5460-1100013 |
Установка топливных баков, ФГОТ и топливопроводов Подробнее |
|
||
| 1 | 53215-1101010-21 |
Бак топливный Подробнее |
|
|
| 3 | 54115-3570060 |
Трубка Подробнее |
|
|
| 5 | 53212-1101104 |
Кронштейн крепления топливного бака (сварка) Подробнее |
|
|
| 7 | 53212-1101110 |
Хомут крепления топливного бака Подробнее |
|
|
| 9 | 45104110400200 |
Заборник топлива с электроподогревом 7508.451128.000-06 Подробнее |
|
|
| 9 | 65116-1104012 |
Трубка приемная с фильтром Подробнее |
|
|
| 10 | 53215-3506011 |
Трубка Подробнее |
|
|
| 11 | 53215-3506080 |
Трубка Подробнее |
|
|
| 12 | 53215-3506050 |
Трубка Подробнее |
|
|
| 13 | 53215-3506055 |
Трубка Подробнее |
|
|
| 15 | 740.11-1105010 |
Фильтр грубой очистки топлива с подогревателем Подробнее |
|
|
| 16 | 7406.1105166-20 |
Трубка подводящая насоса предпусковой прокачки топлива в сборе Подробнее |
|
|
| 17 | 65117-1105019 |
Кронштейн Подробнее |
|
|
| 18 | 5320-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 20 | 5320-1104159 |
Шланг соединительный топливных трубопроводов Подробнее |
|
|
 |
22 | 5320-3827013 |
Прокладка датчика Подробнее |
|
| 24 | 53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 Подробнее |
|
|
| 26 | 53212-1101101 |
Проставка Подробнее |
|
|
 |
28 | 541121-1101115 |
Прокладка хомута крепления топливного бака Подробнее |
|
| 29 | 541121-1104274 |
Наконечник Подробнее |
|
|
 |
31 | 55102-1101109 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
| 33 | 55105-1101119 |
Проставка Подробнее |
|
|
| 35 | 6520-1104018-14 |
Штуцер Подробнее |
|
|
| 37 | 7406.1105002 |
Кронштейн Подробнее |
|
|
| 38 | 6520-1104018-20 |
Штуцер Подробнее |
|
|
| 40 | 1/09024/21 |
Болт М6-6gх20 Подробнее |
|
|
| 42 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 43 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 44 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 46 | 1/55406/21 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 48 | 1/55407/21 |
Болт М12х1,25-6gх45 Подробнее |
|
|
| 50 | 1/55411/21 |
Болт М12х1,25-6gх65 Подробнее |
|
|
| 52 | 1/55413/21 |
Болт М12х1,25-6gх75 Подробнее |
|
|
| 54 | 1/03893/01 |
Винт М5-6gх10 Подробнее |
|
|
| 56 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 58 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 60 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 61 | 1/02570/60 |
Прокладка 16,2х22х1,5 Подробнее |
|
|
| 62 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 63 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 65 | 1/05164/73 |
Шайба 6 пружинная Подробнее |
|
|
| 67 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 69 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 70 | 853965 |
Угольник 6 ввертный Подробнее |
|
|
| 72 | 864857 |
Угольник ввертный Подробнее |
|
|
| 74 | 870005 |
Болт М14х1,5-6gх30 Подробнее |
|
|
| 76 | 853890 |
Хомут специальный Подробнее |
|
|
| 78 | 864204 |
Кольцо уплотнительное Подробнее |
|
|
| 79 | 864269 |
Кольцо уплотнительное Подробнее |
|
|
| 82 | 4571325151 |
Насос предпусковой прокачки топлива 37.1141010 Подробнее |
|
|
| 84 | 4573824460 |
Датчик указателя уровня топлива СЯМИ 407611-114-02 ТУ 4573-002-12258598-93 Подробнее |
|
|
| 86 | 45104110500490 |
Sераr 2000/5/50, Фильтр грубой очистки топлива Подробнее |
|
