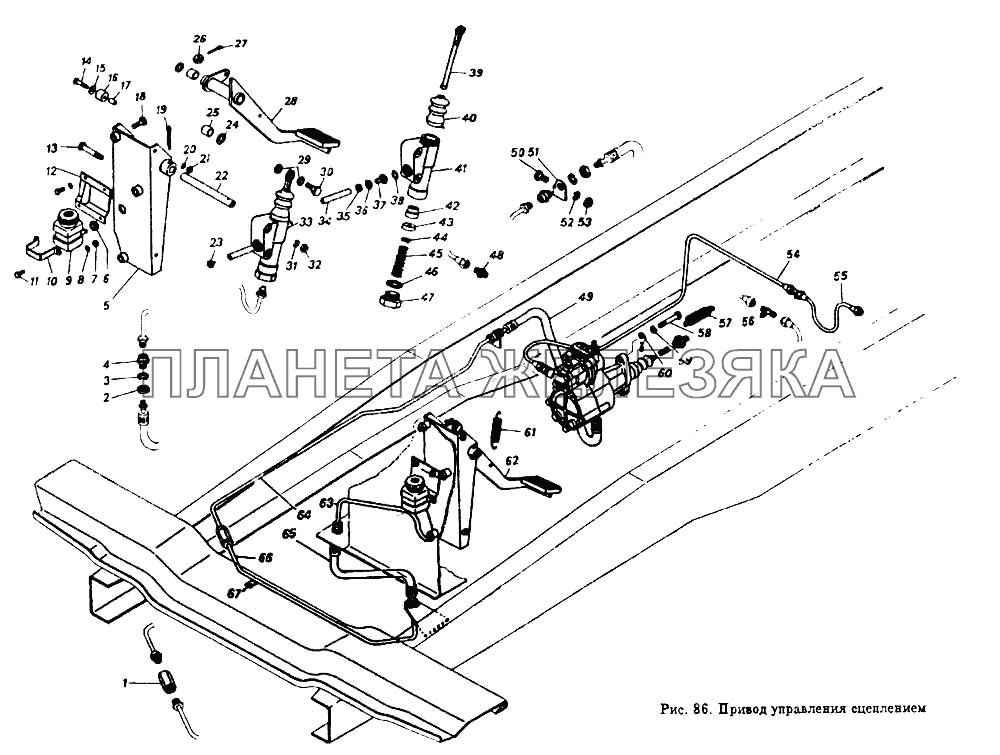

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
||
 |
2101-1602562 |
Бачок главного цилиндра Подробнее |
||
| 2101-3505112 |
Корпус пробки бачка главного цилиндра Подробнее |
|
||
| 2101-3505113 |
Отражатель пробки бачка главного цилиндра Подробнее |
|
||
| 5320-1602518 |
Пружина главного цилиндра управления сцеплением в сборе Подробнее |
|
||
| 5320-1602569 |
Толкатель поршня Подробнее |
|
||
| 5320-1609617 |
Трубка Подробнее |
|
||
| 5320-1609619 |
Трубка Подробнее |
|
||
| 853973 |
Штуцер ввертной задних колес Подробнее |
|
||
| 864221 |
Кольцо уплотнительное толкателя Подробнее |
|
||
 |
864811 |
Гайка накидная М14х1,5-6Н Подробнее |
||
|
|
864811 |
Гайка накидная М14х1,5-6Н Подробнее |
||
| 864815 |
Муфта 8 конусная Подробнее |
|
||
| 864815 |
Муфта 8 конусная Подробнее |
|
||
| 1 | 520109 |
Штуцер Подробнее |
|
|
| 2 | 1/07914/11 |
Гайка низкая М16х1,5-6Н Подробнее |
|
|
| 3 | 1/05172/77 |
Шайба 16 пружинная Подробнее |
|
|
| 4 | 5320-1602603 |
Штуцер соединительный Подробнее |
|
|
| 5 | 5320-1602063 |
Кронштейн оси педали сцепления в сборе Подробнее |
|
|
| 6 | 5320-1602074 |
Уплотнитель Подробнее |
|
|
| 7 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 8 | 1/05164/73 |
Шайба 6 пружинная Подробнее |
|
|
 |
9 | 5320-1602560 |
Бачок главного цилиндра в сборе Подробнее |
|
| 10 | 5320-1602563 |
Хомут крепления бачка Подробнее |
|
|
| 11 | 1/09020/21 |
Болт М6-6gх12 Подробнее |
|
|
| 12 | 5320-1602076 |
Кронштейн бачка Подробнее |
|
|
| 13 | 1/13437/21 |
Болт М10х1,25-6gх65 Подробнее |
|
|
| 14 | 1/60439/21 |
Болт М8-6gх35 Подробнее |
|
|
| 15 | 1/26467/01 |
Шайба плоская 8х20х2 Подробнее |
|
|
| 16 | 5320-1602070 |
Ограничитель хода педали сцепления Подробнее |
|
|
| 17 | 5320-1602071 |
Втулка распорная Подробнее |
|
|
| 18 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 19 | 1/07350/01 |
Шплинт 4,7х50 Подробнее |
|
|
| 20 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 21 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 22 | 5320-1602055 |
Ось педали сцепления Подробнее |
|
|
| 23 | 1/01685/90 |
Хомут 12 Подробнее |
|
|
| 24 | 5320-1602023 |
Шайба упорная ступицы педали сцепления Подробнее |
|
|
| 25 | 5320-1602072 |
Втулка оси педали сцепления Подробнее |
|
|
| 26 | 1/07920/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 27 | 1/07344/01 |
Шплинт разводной 2х25 Подробнее |
|
|
| 28 | 5320-1602010 |
Педаль сцепления в сборе Подробнее |
|
|
| 29 | 5320-1602573 |
Втулка пальца толкателя главного цилиндра управления сцеплением Подробнее |
|
|
 |
30 | 5320-1602571 |
Палец толкателя главного цилиндра управления сцеплением Подробнее |
|
| 31 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 32 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
 |
33 | 5320-1602510-10 |
Главный цилиндр управления сцеплением в сборе Подробнее |
|
| 34 | 5320-1602575 |
Шланг гибкий Подробнее |
|
|
| 35 | 1/21700/79 |
Хомут Подробнее |
|
|
| 36 | 5320-1602579 |
Шайба стопорная Подробнее |
|
|
 |
37 | 2101-1602552 |
Штуцер гибкого шланга Подробнее |
|
| 38 | 2101-3505092 |
Прокладка штуцера гибкого шланга главного цилиндра Подробнее |
|
|
| 39 | 5320-1602568 |
Толкатель поршня в сборе Подробнее |
|
|
 |
40 | 5320-1602543 |
Чехол защитный главного цилиндра Подробнее |
|
| 41 | 5320-1602513-10 |
Главный цилиндр управления сцеплением Подробнее |
|
|
| 42 | 5320-1602515 |
Поршень главного цилиндра управления сцеплением Подробнее |
|
|
 |
43 | 5320-1602517 |
Манжета поршня главного цилиндра управления сцеплением Подробнее |
|
| 44 | 5320-1602525 |
Держатель пружины Подробнее |
|
|
 |
45 | 5320-1602519 |
Пружина главного цилиндра Подробнее |
|
| 46 | 5320-1602531 |
Прокладка пробки главного цилиндра управления сцеплением Подробнее |
|
|
| 47 | 5320-1602529 |
Пробка главного цилиндра управления сцепением Подробнее |
|
|
| 48 | 853973 |
Штуцер ввертной задних колес Подробнее |
|
|
 |
49 | 5320-1602590 |
Шланг гибкий привода управления сцепления в сборе Подробнее |
|
| 50 | 1/55403/21 |
Болт М12х1,25-6gх25 Подробнее |
|
|
| 51 | 5320-1602601 |
Скоба шланга привода управления сцеплением Подробнее |
|
|
| 52 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 53 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 54 | 5320-1609618 |
Трубка Подробнее |
|
|
| 55 | 5320-1609616 |
Трубка подвода воздуха к усилителю первая в сборе Подробнее |
|
|
| 56 | 864892 |
Тройник ввертной симметричный Подробнее |
|
|
| 57 | 5320-1602160 |
Пружина оттяжная рычага вилки выключения сцепления Подробнее |
|
|
| 58 | 1/55407/21 |
Болт М12х1,25-6gх45 Подробнее |
|
|
| 59 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
 |
60 | 5320-1602157 |
Скоба Подробнее |
|
| 61 | 5320-1602034 |
Пружина оттяжная педали сцепления Подробнее |
|
|
| 62 | 5320-1602008 |
Педаль сцепления с кронштейном и главным цилиндром в сборе Подробнее |
|
|
| 63 | 5320-1602588 |
Трубка от главного цилиндра в сборе Подробнее |
|
|
| 64 | 5320-1602606 |
Трубка вторая в сборе Подробнее |
|
|
|
|
65 | 5320-1602590 |
Шланг гибкий привода управления сцепления в сборе Подробнее |
|
| 66 | 5320-1602592 |
Трубка привода управления сцеплением в сборе Подробнее |
|
|
| 67 | 853922 |
Скоба Подробнее |
|
