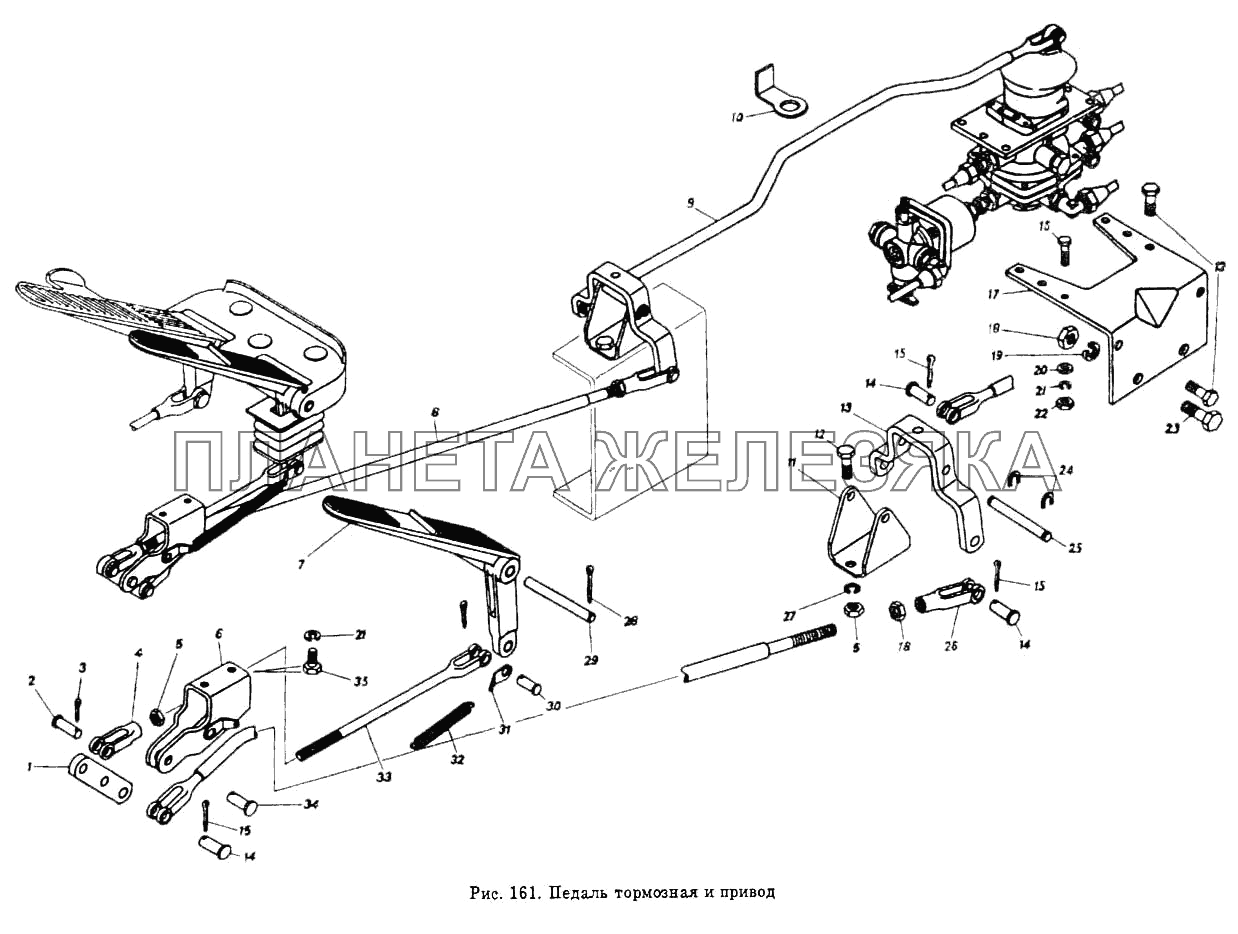

Номер детали |
Наименование детали |
|
|
|
1 |
5320-3504073 |
Рычаг промежуточный привода
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Модель |
5320 |
| Группа |
Тормоза |
| Подгруппа |
Педаль и привод механизма управления тормозами (привод тормозного крана) |
| Порядковый номер детали |
073 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
2 |
260059 |
Палец 10х32 ОСТ 37.001.163-97
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Покрытие |
без покрытия |
|
|
|
|
3 |
1/07964/01 |
Шплинт разводной 3х20
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
3 |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
4 |
509507 |
Вилка
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
90-99 - детали, соединяющие трубопроводы, резьбовые пробки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
5 |
1/21647/11 |
Гайка М10х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
8 |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
6 |
5320-3504070 |
Кронштейн в сборе
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Модель |
5320 |
| Группа |
Тормоза |
| Подгруппа |
Педаль и привод механизма управления тормозами (привод тормозного крана) |
| Порядковый номер детали |
070 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
7 |
5320-3504010 |
Педаль тормоза в сборе
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Модель |
5320 |
| Группа |
Тормоза |
| Подгруппа |
Педаль и привод механизма управления тормозами (привод тормозного крана) |
| Порядковый номер детали |
010 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
8 |
5320-3504065 |
Тяга первая в сборе
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Модель |
5320 |
| Группа |
Тормоза |
| Подгруппа |
Педаль и привод механизма управления тормозами (привод тормозного крана) |
| Порядковый номер детали |
065 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
9 |
5320-3504066 |
Тяга вторая в сборе
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Модель |
5320 |
| Группа |
Тормоза |
| Подгруппа |
Педаль и привод механизма управления тормозами (привод тормозного крана) |
| Порядковый номер детали |
066 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
10 |
5320-3504069 |
Опора тяги
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Модель |
5320 |
| Группа |
Тормоза |
| Подгруппа |
Педаль и привод механизма управления тормозами (привод тормозного крана) |
| Порядковый номер детали |
069 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
11 |
5320-3504074 |
Кронштейн маятникового рычага
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Модель |
5320 |
| Группа |
Тормоза |
| Подгруппа |
Педаль и привод механизма управления тормозами (привод тормозного крана) |
| Порядковый номер детали |
074 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
12 |
1/13069/21 |
Болт М10х1,25-6gх30
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
7 |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
13 |
5320-3504063 |
Рычаг маятниковый
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Модель |
5320 |
| Группа |
Тормоза |
| Подгруппа |
Педаль и привод механизма управления тормозами (привод тормозного крана) |
| Порядковый номер детали |
063 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
14 |
260087 |
Палец 12х35
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
4 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
90-99 - детали, соединяющие трубопроводы, резьбовые пробки |
| Вид покрытия |
6 - фосфатное с промасливанием (П2) |
|
|
|
|
15 |
1/07970/01 |
Шплинт 4х30
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
4 |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
16 |
1/60438/21 |
Болт М8-6gх30
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
17 |
5320-3504099 |
Кронштейн
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Модель |
5320 |
| Группа |
Тормоза |
| Подгруппа |
Педаль и привод механизма управления тормозами (привод тормозного крана) |
| Порядковый номер детали |
099 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
18 |
1/61015/11 |
Гайка М12х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
3 |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
19 |
1/05170/77 |
Шайба 12 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
2 |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
20 |
1/26467/01 |
Шайба плоская 8х20х2
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
21 |
1/05166/77 |
Шайба 8 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
3 |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
22 |
1/61008/11 |
Гайка М8х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
23 |
1/55407/21 |
Болт М12х1,25-6gх45
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
2 |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
24 |
5320-3504064 |
Чека оси
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
2 |
| Модель |
5320 |
| Группа |
Тормоза |
| Подгруппа |
Педаль и привод механизма управления тормозами (привод тормозного крана) |
| Порядковый номер детали |
064 |
|
|
|
|
25 |
5320-3504062 |
Ось рычага
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Модель |
5320 |
| Группа |
Тормоза |
| Подгруппа |
Педаль и привод механизма управления тормозами (привод тормозного крана) |
| Порядковый номер детали |
062 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
26 |
509504 |
Вилка
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
90-99 - детали, соединяющие трубопроводы, резьбовые пробки |
| Вид покрытия |
9 - цинковое (П8) |
|
|
|
|
27 |
1/05168/77 |
Шайба 10 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
7 |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
28 |
1/07348/01 |
Шплинт 2,7х40
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
29 |
5320-3504033 |
Ось педали
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Модель |
5320 |
| Группа |
Тормоза |
| Подгруппа |
Педаль и привод механизма управления тормозами (привод тормозного крана) |
| Порядковый номер детали |
033 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
30 |
260060 |
Палец 10х35
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Покрытие |
без покрытия |
|
|
|
|
31 |
5320-3504096 |
Звено оттяжной пружины
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Модель |
5320 |
| Группа |
Тормоза |
| Подгруппа |
Педаль и привод механизма управления тормозами (привод тормозного крана) |
| Порядковый номер детали |
096 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
32 |
5320-3504094 |
Пружина оттяжная
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Модель |
5320 |
| Группа |
Тормоза |
| Подгруппа |
Педаль и привод механизма управления тормозами (привод тормозного крана) |
| Порядковый номер детали |
094 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
33 |
5320-3504052 |
Тяга педали в сборе
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Модель |
5320 |
| Группа |
Тормоза |
| Подгруппа |
Педаль и привод механизма управления тормозами (привод тормозного крана) |
| Порядковый номер детали |
052 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
50-54 - шпильки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
34 |
260058 |
Палец 10х30
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
1 |
| Покрытие |
без покрытия |
|
|
|
|
35 |
1/60434/21 |
Болт М8-6gх20
Подробнее
Дополнительная информация:
| Кол-во на "5410" |
2 |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
