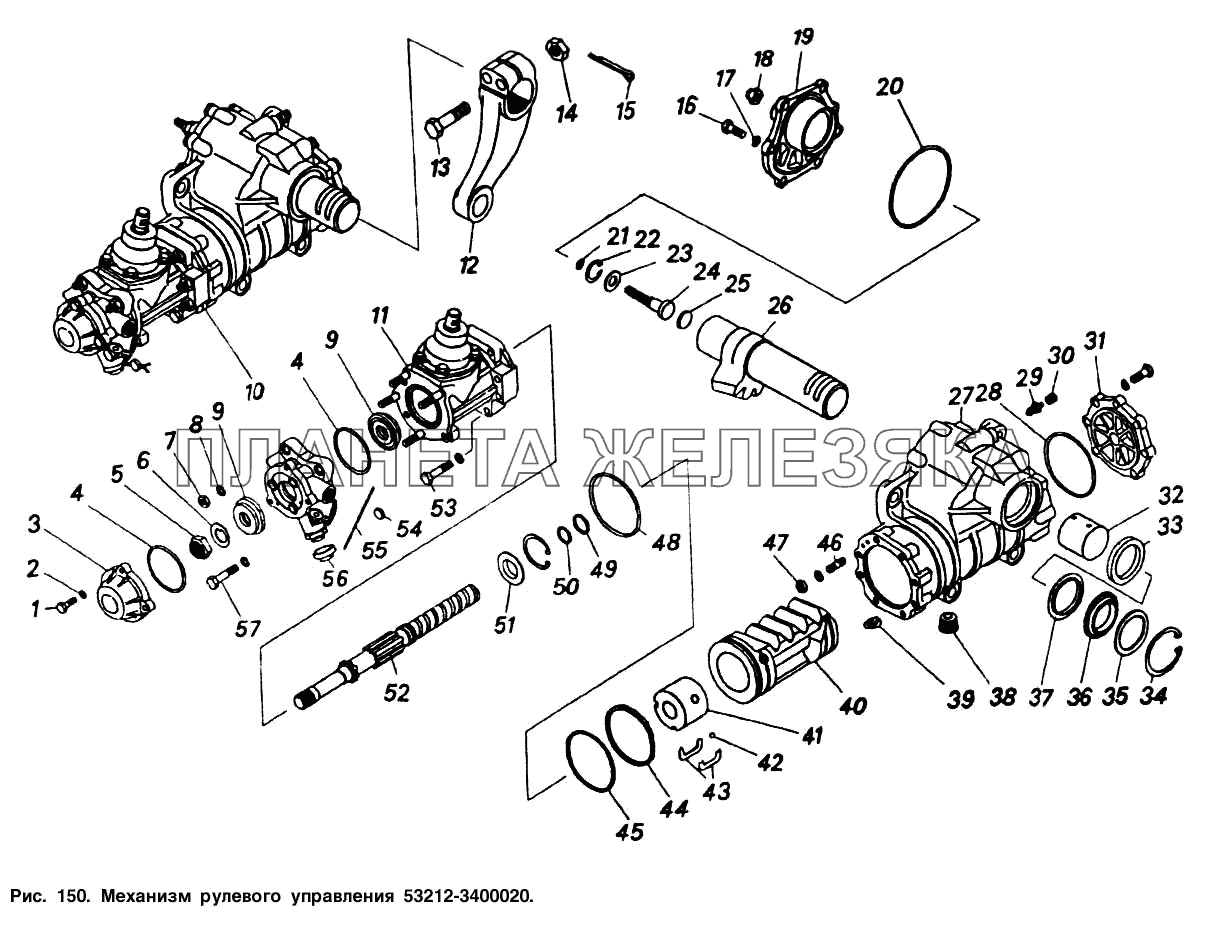

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 5320-3401010-10 |
Картер механизма рулевого управления в сборе Подробнее |
|
||
| 5320-3401063 |
Вал сошки с крышкой Подробнее |
|
||
| 5320-3401141 |
Шайба регулировочная (453471205) Подробнее |
|
||
| 5320-3401142 |
Шайба регулировочная Подробнее |
|
||
| 5320-3401143 |
Шайба регулировочная Подробнее |
|
||
| 5320-3401144 |
Шайба Подробнее |
|
||
| 1 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 2 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 3 | 5320-3401079-01 |
Шайба передняя Подробнее |
|
|
| 4 | 864201 |
Кольцо уплотнительное Подробнее |
|
|
| 5 | 853512 |
Гайка М25х1,5-6Н Подробнее |
|
|
| 6 | 5320-3401373 |
Шайба пружинная Подробнее |
|
|
| 7 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 8 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 9 | (819705К1) |
Подшипник Подробнее |
|
|
| 9 | 5320-3401120 |
Подшипник Подробнее |
|
|
| 10 | 53212-3400020 |
Механизм рулевого управления в сборе Подробнее |
|
|
| 11 | 5320-3401710 |
Редуктор угловой в сборе Подробнее |
|
|
| 12 | 5320-3401090 |
Сошка Подробнее |
|
|
 |
13 | 853021 |
Болт М14х1,5-6gх90 Подробнее |
|
 |
14 | 251648 |
Гайка М14х1,5-6Н ОСТ 37.001.197-75 Подробнее |
|
| 15 | 1/07964/01 |
Шплинт разводной 3х20 Подробнее |
|
|
| 16 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 17 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
|
|
18 | 251648 |
Гайка М14х1,5-6Н ОСТ 37.001.197-75 Подробнее |
|
| 19 | 5320-3401082 |
Крышка боковая Подробнее |
|
|
| 20 | 864227 |
Кольцо уплотнительное Подробнее |
|
|
| 21 | 864204 |
Кольцо уплотнительное Подробнее |
|
|
| 22 | 862803 |
Кольцо упорное Подробнее |
|
|
| 23 | 5320-3401140 |
Шайба регулировочная Подробнее |
|
|
 |
24 | 5320-3401163 |
Винт регулировочный Подробнее |
|
| 25 | 5320-3401176 |
Шайба упорная Подробнее |
|
|
| 26 | 5320-3401065 |
Вал сошки Подробнее |
|
|
| 27 | 5320-3401015-10 |
Картер Подробнее |
|
|
| 28 | 864223 |
Кольцо уплотнительное Подробнее |
|
|
 |
29 | 5320-3401371 |
Клапан перепускной Подробнее |
|
| 30 | 5320-3401377 |
Колпачок клапана Подробнее |
|
|
| 31 | 5320-3401529-10 |
Крышка нижняя Подробнее |
|
|
| 32 | 5320-3401076 |
Втулка картера Подробнее |
|
|
 |
33 | 864141 |
Манжета Подробнее |
|
| 34 | 862812 |
Кольцо упорное втулки Подробнее |
|
|
| 35 | 862509 |
Шайба упорная Подробнее |
|
|
| 36 | 864145 |
Манжета наружная сальника Подробнее |
|
|
 |
37 | 5320-3401033 |
Кольцо упорное сальника Подробнее |
|
 |
38 | 2101-2401046 |
Пробка магнитная в сборе Подробнее |
|
| 39 | 5320-3401417 |
Винт установочный Подробнее |
|
|
| 40 | 5320-3401411 |
Рейка-поршень Подробнее |
|
|
| 41 | 5320-3401038 |
Гайка шариковая Подробнее |
|
|
| 42 | 864707 |
Шарик-заглушка Подробнее |
|
|
| 43 | 5320-3401179 |
Желоб шариковой гайки Подробнее |
|
|
| 44 | 5320-3401415 |
Кольцо уплотнительное рейки -поршия Подробнее |
|
|
| 45 | 864201 |
Кольцо уплотнительное Подробнее |
|
|
| 46 | 1/35466/21 |
Шпилька М10х1,25х20х35 Подробнее |
|
|
| 47 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 48 | 864207 |
Кольцо уплотнительное рулевого механизма Подробнее |
|
|
| 49 | 5320-3401391 |
Кольцо распорное Подробнее |
|
|
| 50 | 5320-3401361 |
Кольцо уплотнительное винта рулевого управления Подробнее |
|
|
| 51 | 5320-3401403 |
Втулка плавающая Подробнее |
|
|
| 52 | 5320-3401359 |
Винт Подробнее |
|
|
| 53 | 1/13438/31 |
Болт М10х1,25-6gх50 Подробнее |
|
|
| 54 | 379432 |
Пломба Подробнее |
|
|
| 55 | 258226 |
Шплинт Подробнее |
|
|
| 56 | 4310-3401780 |
Колпачок регулировочного винта предохранительного клапана Подробнее |
|
|
| 57 | 853034 |
Болт М10х1,5-6gх65 Подробнее |
|
