| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 1/43289/01 |
Заглушка 25 Подробнее |
|
|
 |
2 | 870013 |
Болт установочный М14х1,5-6Нх50 Подробнее |
|
| 3 | 1/07913/11 |
Гайка низкая М14х1,5-6Н Подробнее |
|
|
 |
4 | 15.1771010 |

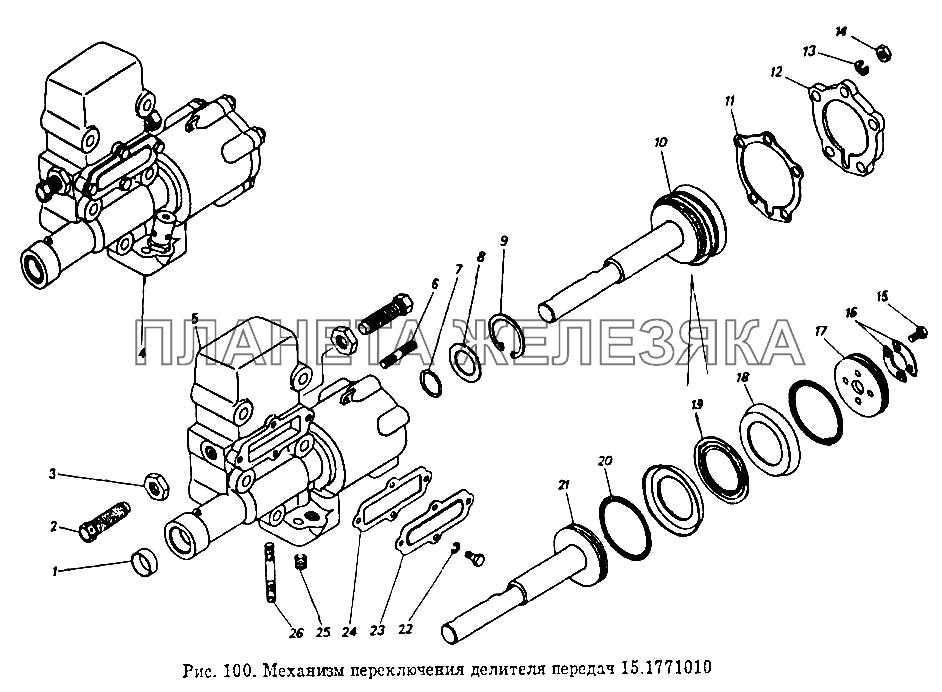

Механизм переключения делителя передач в сборе Подробнее |
|
| 5 | 15.1771024 |
Корпус механизма переключения делителя передач Подробнее |
|
|
| 6 | 1/35433/21 |
Шпилька М8х1,25х16х20 Подробнее |
|
|
| 7 | 14.1702232 |
Кольцо уплотнительное Подробнее |
|
|
| 8 | 870634 |
Шайба плоская 26х41,5х1,5 Подробнее |
|
|
| 9 | 15.1771032 |
Кольцо Б42 ГОСТ 13943-86 Подробнее |
|
|
| 10 | 15.1771050 |
Поршень цилиндра механизма переключения с манжетами в сборе Подробнее |
|
|
 |
11 | 15.1771076 |
Прокладка крышки цилиндра Подробнее |
|
| 12 | 15.1771074 |
Крышка цилиндра Подробнее |
|
|
| 13 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 14 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 15 | 1/09020/21 |
Болт М6-6gх12 Подробнее |
|
|
| 16 | 15.1771067 |
Пластина стопорная Подробнее |
|
|
| 17 | 15.1771066 |
Кольцо упорное Подробнее |
|
|
| 18 | 15.1771056 |
Манжета поршня цилиндра Подробнее |
|
|
| 19 | 15.1771059 |
Кольцо проставочное Подробнее |
|
|
| 20 | 15.1771057 |
Пружина Подробнее |
|
|
| 21 | 15.1771054 |
Поршень Подробнее |
|
|
| 22 | 1/05164/73 |
Шайба 6 пружинная Подробнее |
|
|
| 23 | 15.1771034 |
Крышка смотрового люка Подробнее |
|
|
 |
24 | 15.1771036 |
Прокладка крышки смотрового люка Подробнее |
|
| 25 | 15.1771042 |
Дроссель Подробнее |
|
|
| 26 | 1/35439/21 |
Шпилька М8х1,25х16х45 Подробнее |
|
