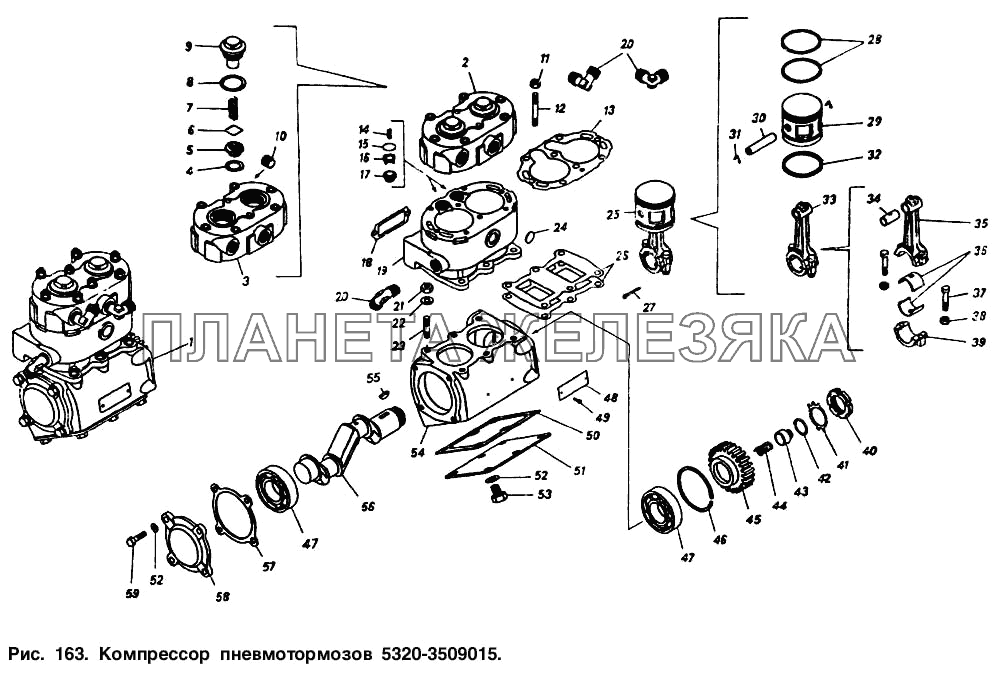

![Компрессор пневмотормозов КамАЗ-5410 Компрессор пневмотормозов КамАЗ-5410](https://www.xn--80aaasbafk1acftx0c6n.xn--p1ai/static/acat_ironplanet/data/kamaz/5320-55102/163.gif)
№ | Номер детали | Наименование детали | ||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
11.3509165 |
Кольцо скребковое Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
130.3509038 |
Прокладка блока цилиндров Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
5320-3509028 |
Блок цилиндров компрессора в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
![]() |
1 | 5320-3509015 |
Компрессор в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||||||
2 | 5320-2509039 |
Головка компрессора в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
3 | 5320-3509040 |
Головка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
4 | 5320-3509055 |
Прокладка седла Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
5 | 5320-3509051 |
Седло клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
6 | 5320-3509050 |
Клапан нагнетательный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
7 | 5320-3509048 |
Пружина нагнетательного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
8 | 5320-3509045 |
Прокладка пробки головки Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
9 | 5320-3509044 |
Пробка клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
10 | 262518 |
Пробка КГ 3/8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
11 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
12 | 1/35177/21 |
Шпилька М8х1,25х12х35 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
![]() |
13 | 5320-3509043 |
Прокладка головки блока цилиндров компрессора Подробнее
Дополнительная информация:
|
|||||||||||||||||||
14 | 5320-3509328 |
Пружина клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
15 | 5320-3509056 |
Клапан впускной Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
16 | 5320-3509363 |
Направляющая клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
17 | 5320-3509069 |
Седло клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
18 | 5320-3509240 |
Прокладка патрубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
19 | 5320-3509030 |
Блок цилиндров Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
20 | 864823 |
Угольник ввертный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
![]() |
21 | 853530 |
Гайка М10х1,25-6М Подробнее
Дополнительная информация:
|
|||||||||||||||||||
22 | 1/05168/77 |
Шайба 10 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
23 | 1/34495/21 |
Шпилька М10х1,25х15х25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
24 | 1/01588/00 |
Заглушка расширяющаяся 20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
25 | 5320-3509150 |
Поршень с шатуном в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
26 | 5320-3509029 |
Пластина отражательная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
27 | 1/07342/01 |
Шплинт разводной 2х15 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
28 | 5320-3509164 |
Кольцо компрессионное Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
29 | 5320-3509160 |
Поршень компрессора Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
30 | 5320-3509170 |
Палец поршневой Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
31 | 5320-3509172 |
Кольцо стопорное Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
32 | 11.3509166 |
Кольцо маслосъемное Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
33 | 5320-3509180 |
Шатун в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
34 | 5320-3509194 |
Втулка шатуна Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
35 | 5320-3509190 |
Шатун Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
36 | 5320.3509092 |
Вкладыш шатуна Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
37 | 5320-3509200 |
Болт шатунный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
38 | 853529 |
Гайка М8х1-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
39 | 5320-3509196 |
Крышка шатуна Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
40 | 853506 |
Гайка упорная М33х1,5-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
41 | 853615 |
Шайба 34 стопорная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
42 | 1/34013/76 |
Кольцо 25 стопорное Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
43 | 5320-3509094 |
Уплотнитель задней крышки Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
44 | 5320-3509093 |
Пружина уплотнительная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
45 | 5320-3509130 |
Шестерня привода компрессора Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
46 | 5320-3509116 |
Кольцо стопорное подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
47 | 207А |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
47 | 853941 |
Подшипник 207А Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
48 | 5320-3509239 |
Табличка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
49 | 1/05304/50 |
Заклепка 2х6,37 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
50 | 5320.3509103 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
51 | 5320-3509100 |
Крышка картера нижняя Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
52 | 1/05166/77 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
53 | 1/60432/21 |
Болт М8-6gх16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
54 | 5320-3509020 |
Картер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
55 | 853803 |
Шпонка сегментная 5х7,5х19 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
56 | 5320-3509110 |
Вал коленчатый компрессора Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
![]() |
57 | 5320-3509063 |
Прокладка задней крышки картера компрессора Подробнее
Дополнительная информация:
|
|||||||||||||||||||
58 | 5320-3509090 |
Крышка картера задняя Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
59 | 1/60436/21 |
Болт М8-6gх25 Подробнее
Дополнительная информация:
|
|
