| ← Коробка передач с картером сцепления | Вал первичный коробки передач модели 14 и 15 → |

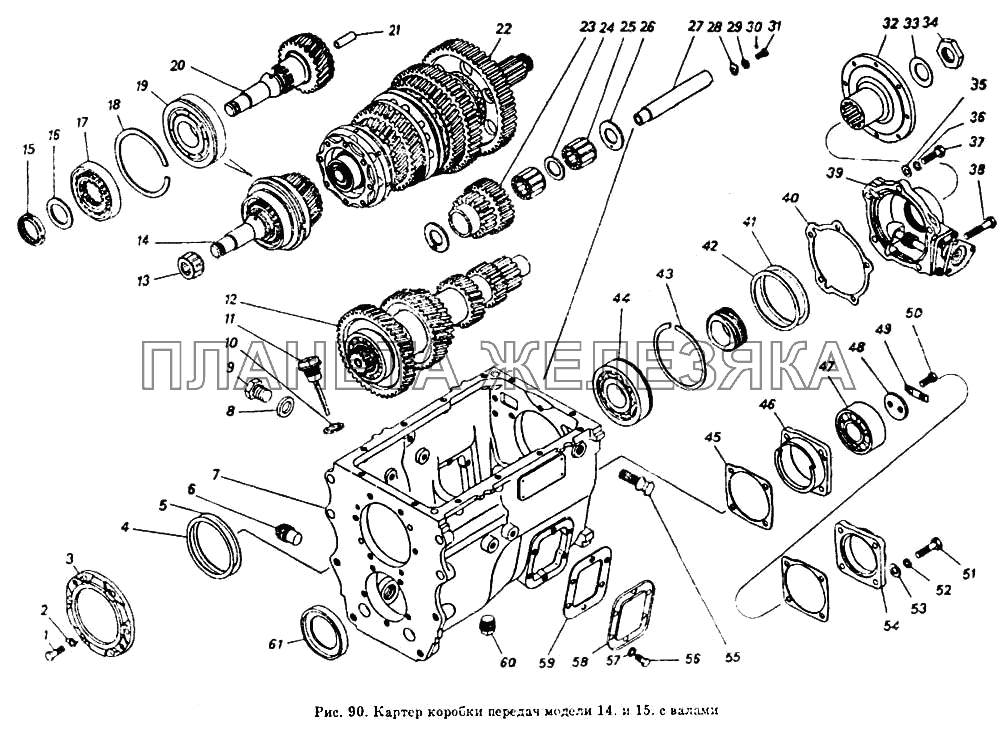

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 14.1701010 |
Картер коробки передач в сборе Подробнее |
|
||
| 14.1701201 |
Крышка заднего подшипника вторичного вала в сборе Подробнее |
|
||
| 14.1701205 |
Крышка заднего подшипника вторичного вала Подробнее |
|
||
| 14.1701442 |
Пробка резьбовая указателя уровня масла Подробнее |
|
||
| 14.1701444 |
Стержень указателя уровня масла Подробнее |
|
||
| 870029 |
Болт в сборе Подробнее |
|
||
| 1 | 870014 |
Болт М10х1,25-6gх28 Подробнее |
|
|
 |
2 | 870851 |
Шайба замковая 10 Подробнее |
|
 |
3 | 15.1701040 |
Крышка заднего подшипника первичного вала Подробнее |
|
| 4 | 14.1701035 |
Прокладка регулировочная Подробнее |
|
|
 |
5 | 14.1701036 |
Прокладка регулировочная Подробнее |
|
| 6 | 14.1701306 |
Пробка сливная с магнитом в сборе Подробнее |
|
|
| 7 | 14.1701015 |
Картер коробки передач Подробнее |
|
|
| 8 | 1/02826/60 |
Прокладка пробки Подробнее |
|
|
| 9 | 1/55400/23 |
Болт М12х1,25-6gх16 Подробнее |
|
|
| 10 | 870632 |
Шайба уплотнительная 30х42х2 Подробнее |
|
|
| 11 | 14.1701440 |
Указатель уровня масла в коробке передач в сборе Подробнее |
|
|
| 12 | 14.1701047 |
Вал промежуточный коробки передач в сборе Подробнее |
|
|
| 13 | 15.1701031 |
Подшипник Подробнее |
|
|
 |
13 | 264706 |
Подшипник роликовый радиальный с длинными цилиндрическими роликами без колец Подробнее |
|
| 14 | 15.1701025 |
Вал первичный в сборе Подробнее |
|
|
| 15 | 830511 |
Гайка круглая М50х1,5-6Н Подробнее |
|
|
| 16 | 15.1701044 |
Шайба Подробнее |
|
|
| 17 | 15-1770190 |
Муфта синхронизатора Подробнее |
|
|
| 18 | 14.1701034 |
Кольцо стопорное Подробнее |
|
|
| 19 | 15.1701032 |
Подшипник шариковый первичного вала задний Подробнее |
|
|
| 19 | 170412П |
Подшипник Подробнее |
|
|
| 20 | 15-1701027 |
Вал первичный коробки передач Подробнее |
|
|
 |
21 | 14.1701043 |
Втулка маслопропускная первичного вала Подробнее |
|
| 22 | 14.1701100 |
Вал вторичный коробки передач в сборе Подробнее |
|
|
 |
23 | 14.1701082 |
Блок шестерен заднего хода Подробнее |
|
 |
24 | 14.1701084 |
Втулка промежуточная подшипников блока зубчатых колес Подробнее |
|
| 25 | 14.1701083 |
Подшипник роликовый Подробнее |
|
|
| 25 | 64907К |
Подшипник роликовый радиальный с длинными цилиндрическими роликами без колец Подробнее |
|
|
| 26 | 14.1701086 |
Шайба упорная блока шестерен заднего хода в сборе Подробнее |
|
|
| 27 | 14.1701092 |
Ось блока шестерен заднего хода Подробнее |
|
|
| 28 | 870862 |
Шайба 11 стопорная Подробнее |
|
|
| 29 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 30 | 870764 |
Штифт 3,6х5 Подробнее |
|
|
| 31 | 870030 |
Болт Подробнее |
|
|
| 32 | 152-1701240 |
Фланец крепления кардана ко вторичному валу Подробнее |
|
|
 |
33 | 14.1701243 |
Пружина тарельчатая НД 70х40х4х1,5 ГОСТ 3057-90 Подробнее |
|
| 34 | 870510 |
Гайка специальная М39х2-6Н Подробнее |
|
|
| 35 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 36 | 1/05170/73 |
Шайба 12 пружинная Подробнее |
|
|
| 37 | 1/55407/21 |
Болт М12х1,25-6gх45 Подробнее |
|
|
| 38 | 1/55414/21 |
Болт М12х1,25-6gх80 Подробнее |
|
|
| 39 | 14.1701200 |
Крышка заднего подшипника вторичного вала в сборе Подробнее |
|
|
 |
40 | 14.1701203 |
Прокладка крышки подшипника Подробнее |
|
|
|
41 | 14.1701036 |
Прокладка регулировочная Подробнее |
|
| 42 | 14.1701035 |
Прокладка регулировочная Подробнее |
|
|
| 43 | 14.1701034 |
Кольцо стопорное Подробнее |
|
|
| 44 | 14.1701032 |
Подшипник шариковый Подробнее |
|
|
 |
44 | 50412 |
Подшипник шариковый Подробнее |
|
 |
45 | 14.1701075 |
Прокладка крышки заднего подшипника промежуточного вала Подробнее |
|
 |
46 | 14.1701078 |
Стакан заднего подшипника промежуточного вала Подробнее |
|
| 47 | 14.1701073 |
Подшипник роликовый сферический Подробнее |
|
|
| 48 | 14.1701060 |
Шайба упорная Подробнее |
|
|
| 49 | 14.1701076 |
Планка стопорная болтов упорной шайбы Подробнее |
|
|
| 50 | 1/55404/33 |
Болт М12х1,25-6gх30 Подробнее |
|
|
| 51 | 1/55409/21 |
Болт М12х1,25-6gх55 Подробнее |
|
|
| 52 | 1/05170/73 |
Шайба 12 пружинная Подробнее |
|
|
| 53 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
 |
54 | 14.1701074 |
Крышка заднего подшипника промежуточного вала Подробнее |
|
| 55 | 14.1701350 |
Рым-болт Подробнее |
|
|
| 56 | 1/59703/21 |
Болт М10х1,25-6gх16 Подробнее |
|
|
| 57 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 58 | 14.1701020 |
Крышка люка привода отбора мощности коробки передач Подробнее |
|
|
 |
59 | 14.1701021 |
Прокладка крышки люка Подробнее |
|
| 60 | 45 9939 1005 |
Пробка сливная Подробнее |
|
|
 |
61 | 15.1701072 |
Втулка распорная Подробнее |
