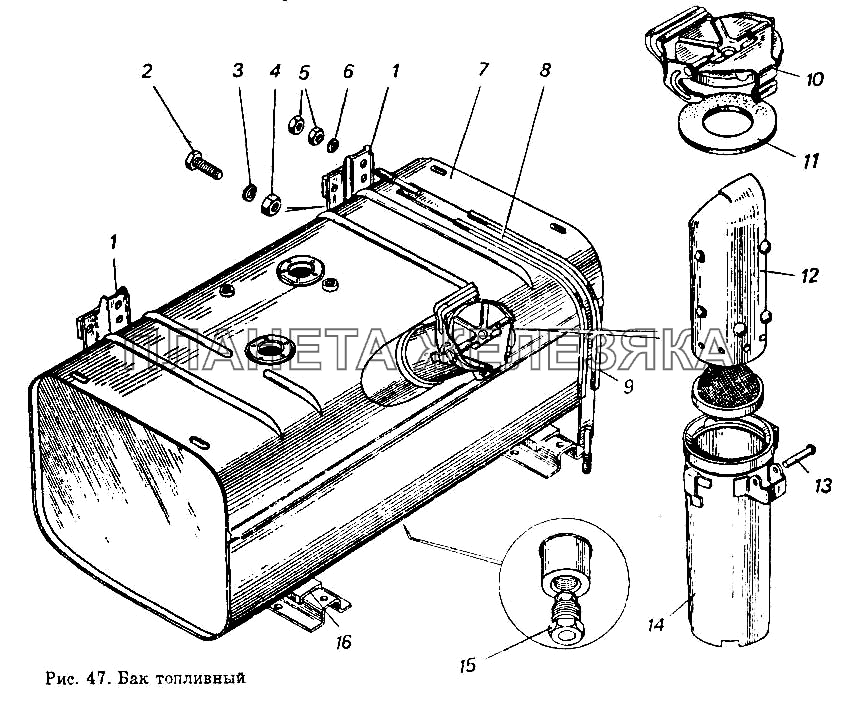

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 5320-1103010 |
Пробка топливного бака в сборе Подробнее |
|
||
| 5320-1103015 |
Корпус пробки в сборе Подробнее |
|
||
| 5430-1101104-10 |
Кронштейн Подробнее |
|
||
| 5511-1101010 |
Бак топливный в сборе Подробнее |
|
||
| 1 | 5320-1101102-10 |
Кронштейн крепления бака топливного в сборе Подробнее |
|
|
| 2 | 1/55406/21 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 3 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 4 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 5 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 6 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
 |
7 | 5320-1101010 |
Бак топливный в сборе Подробнее |
|
| 8 | 5320-1101110-10 |
Хомут крепления в сборе Подробнее |
|
|
| 9 | 5320-1101115 |
Прокладка хомута Подробнее |
|
|
 |
10 | 5320-1103070 |
Облицовка пробки в сборе Подробнее |
|
| 11 | 5320-1103076 |
Прокладка пробки Подробнее |
|
|
| 12 | 5320-1101090 |
Трубка выдвижная в сборе Подробнее |
|
|
| 13 | 255141 |
Заклепка 5х40.01.016 ОСТ 37.001.157-75 Подробнее |
|
|
| 14 | 5320-1101060 |
Трубка наливная в сборе Подробнее |
|
|
| 15 | 5320-1101018 |
Пробка спускного клапана Подробнее |
|
|
 |
16 | 55102-1101109 |
Прокладка кронштейна крепления топливного бака Подробнее |
