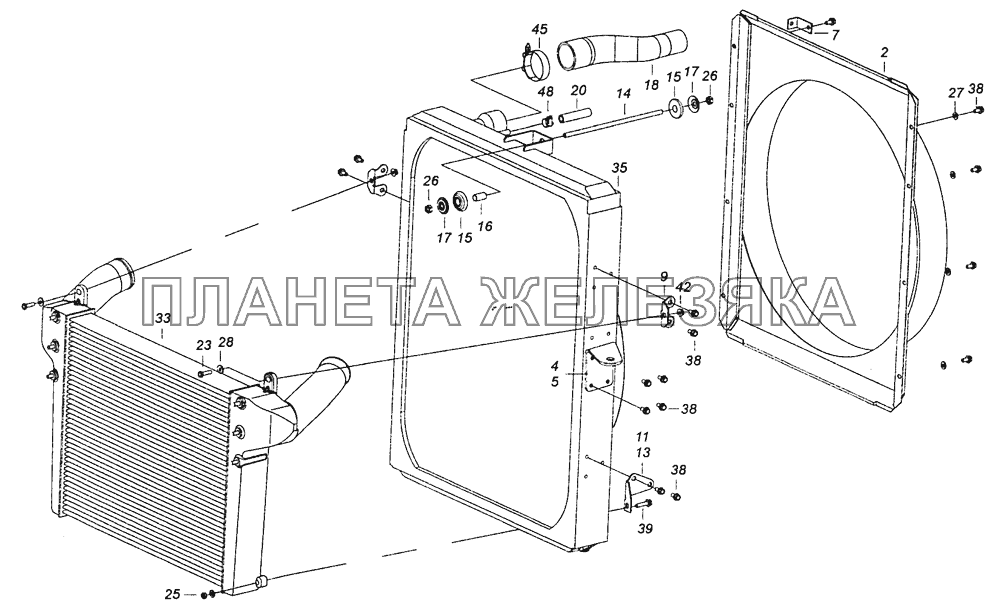

| ← 53605-1300023-60 Установка блока охлаждения | 65115-1308005-80 Установка вентилятора → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 2 | 53605-1309012-10 |
Кожух вентилятора Подробнее |
|
|
| 4 | 53605-1302078-10 |
Кронштейн крепления радиатора правый Подробнее |
|
|
| 5 | 53605-1302079-10 |
Кронштейн крепления радиатора левый Подробнее |
|
|
| 7 | 6520-3506090 |
Установка кронштейна охладителя Подробнее |
|
|
| 9 | 65115-1170250-01 |
Кронштейн Подробнее |
|
|
| 11 | 65115-1170252-02 |
Кронштейн теплообменника правый Подробнее |
|
|
| 13 | 65115-1170253-02 |
Кронштейн теплообменника левый Подробнее |
|
|
| 14 | 53605-1302035-10 |
Тяга радиатора Подробнее |
|
|
| 15 | 5320-1302037 |
Подушка крепления радиатора Подробнее |
|
|
| 16 | 65115-1302037 |
Втулка распорная тяги Подробнее |
|
|
| 17 | 5320-1302038 |
Чашка буфера тяги Подробнее |
|
|
 |
18 | 54115-1303010-29 |
Рукав Подробнее |
|
| 20 | 5320-1311063-02 |
Рукав Подробнее |
|
|
| 23 | 1/60438/21 |
Болт М8-6gх30 Подробнее |
|
|
| 25 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 26 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 27 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 28 | 1/26467/01 |
Шайба плоская 8х20 Подробнее |
|
|
| 33 | 45104117001301 |
Теплообменник охлаждения наддувочного воздуха Подробнее |
|
|
| 35 | 45104130101122 |
Радиатор Подробнее |
|
|
| 38 | 45104991008100 |
Болт М8-6gх16 Подробнее |
|
|
| 39 | 45104991008500 |
Болт М8-6gx35 Подробнее |
|
|
| 42 | 45104993014200 |
Гайка фланцевая М8-6Н Подробнее |
|
|
| 45 | 45104998010593 |
Хомут Подробнее |
|
|
| 48 | 45104998011090 |
Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 Подробнее |
|
