| ← 4308-1104000-30 Установка топливных трубопроводов | 53215-1103001 Установка крышки топливного бака → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 53605-1100060 |

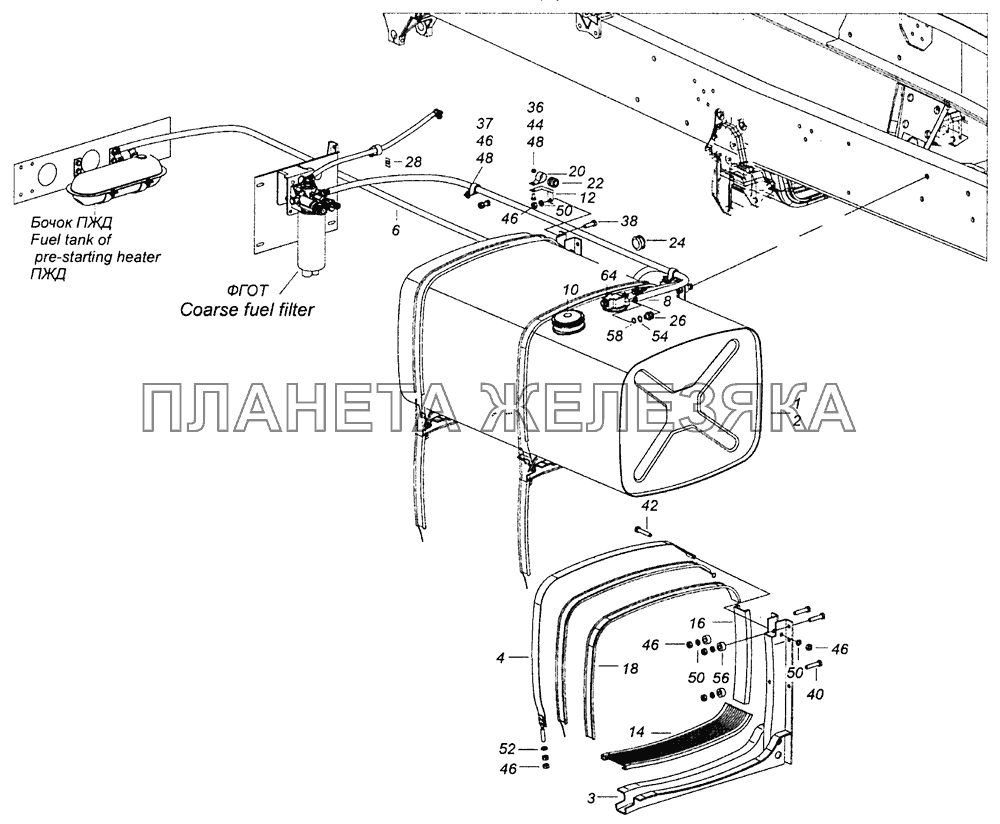

Установка топливного бака и топливопроводов Подробнее |
|
||
| 53605-1100060-10 |
Установка топливного бака и топливопроводов Подробнее |
|
||
| 1 | 53215-1101010-05 |
Бак топливный Подробнее |
|
|
| 2 | 53215-1101010-15 |
Бак топливный Подробнее |
|
|
| 3 | 53212-1101104-01 |
Кронштейн крепления топливного бака Подробнее |
|
|
| 4 | 53212-1101110-01 |
Хомут крепления топливного бака Подробнее |
|
|
| 6 | 65115-1104150 |
Трубопровод Подробнее |
|
|
| 6 | 65115-1104200 |
Трубопровод Подробнее |
|
|
| 8 | 65117-1104380-31 |
Трубка Подробнее |
|
|
| 8 | 65117-1104410-31 |
Трубка Подробнее |
|
|
| 10 | 53215-1103001-20 |
Установка крышки топливного бака Подробнее |
|
|
| 12 | 5320-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 14 | 55102-1101109-01 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
|
| 16 | 55102-1101109-02 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
|
 |
18 | 541121-1101115 |
Прокладка хомута крепления топливного бака Подробнее |
|
| 20 | 5320-3506432 |
Скоба Подробнее |
|
|
| 22 | 53205-3506221 |
Втулка трубки Подробнее |
|
|
| 24 | 5320-3703306 |
Втулка проходная провода Подробнее |
|
|
| 26 | 65117-1104039 |
Штуцер Подробнее |
|
|
| 28 | 53205-3401228 |
Хомут Подробнее |
|
|
| 36 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 37 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 38 | 1/55406/21 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 40 | 1/55409/21 |
Болт М12х1,25-6gх55 Подробнее |
|
|
| 42 | 1/55411/21 |
Болт М12х1,25-6gх65 Подробнее |
|
|
| 44 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 46 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 48 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 50 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 52 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 54 | 861026 |
Шайба Подробнее |
|
|
| 56 | 862547 |
Проставка Подробнее |
|
|
| 58 | 864236 |
Кольцо уплотнительное Подробнее |
|
|
| 64 | 45104110400900 |
Датчик уровня комбинированный с электроподогревателем топлива Подробнее |
|
