| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

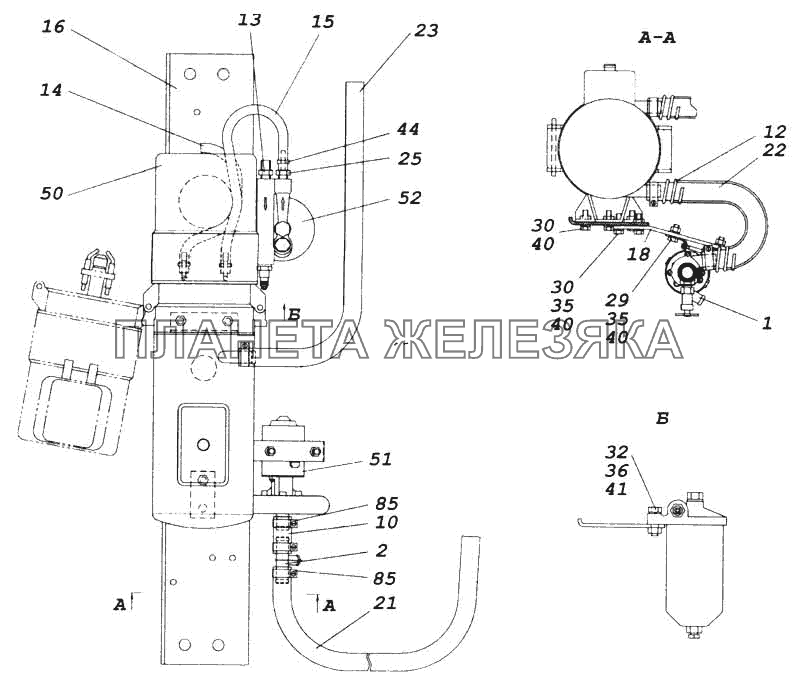

| 6460-8106005 |
Установка подогревателя, электродвигателя с насосом и топливного фильтра Подробнее |
|
||
 |
1 | 5320-8105010 |
Кран сливной в сборе Подробнее |
|
| 2 | 53205-8106025 |
Тройник Подробнее |
|
|
| 10 | 53205-8106056 |
Рукав Подробнее |
|
|
| 12 | 53205-8106060 |
Оболочка Подробнее |
|
|
| 13 | 53205-8106422 |
Штуцер Подробнее |
|
|
| 14 | 53205-8106425 |
Рукав Подробнее |
|
|
| 15 | 53205-8106426 |
Рукав Подробнее |
|
|
| 16 | 6460-8106020 |
Плита Подробнее |
|
|
| 18 | 6460-8106046 |
Кронштейн насоса Подробнее |
|
|
| 21 | 6460-8106057 |
Шланг отопителя подводящий в сборе Подробнее |
|
|
| 22 | 53205-8106057 |
Рукав Подробнее |
|
|
| 23 | 6460-8106059 |
Рукав Подробнее |
|
|
| 25 | 6460-8106421 |
Штуцер Подробнее |
|
|
| 29 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 30 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 32 | 1/59709/21 |
Болт М10х1,25-6gх35 Подробнее |
|
|
| 35 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 36 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 40 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 41 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 44 | 1/01685/90 |
Хомут 12 Подробнее |
|
|
| 50 | 15.8106000-03 |
Подогреватель жидкостный Подробнее |
|
|
| 51 | 1542.3730000 |
Электродвигатель с насосом Подробнее |
|
|
| 51 | 35.3730010 |
Электродвигатель с насосом в сборе Подробнее |
|
|
 |
52 | 433101-1015630-01 |
Фильтр тонкой очистки топлива жидкостного подогревателя Подробнее |
|
| 85 | ТОRRО20-32/12-С7W1 |
Хомут с червячной резьбой DIN3017 Подробнее |
|
