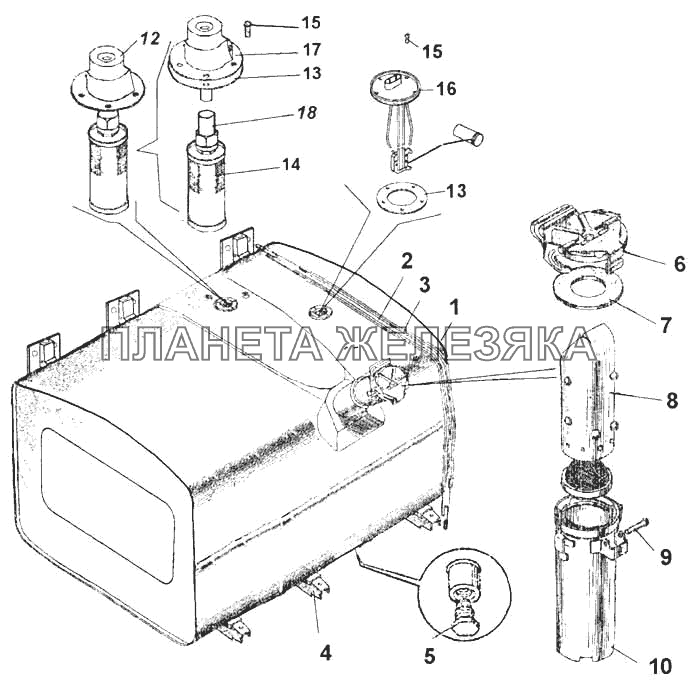

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6460-1101010-10 |
Бак топливный в сборе Подробнее |
|
|
| 2 | 6460-1101110 |
Хомут крепления топливного бака в сборе Подробнее |
|
|
| 3 | 6460-1101115 |
Прокладка хомута крепления топливного бака Подробнее |
|
|
| 4 | 6460-1101102 |
Кронштейн крепления топливного бака в сборе Подробнее |
|
|
| 5 | 5320-1101018 |
Пробка спускного клапана Подробнее |
|
|
| 6 | 541121-1103070 |
Облицовка пробки в сборе Подробнее |
|
|
 |
7 | 5320-1103075 |
Прокладка пробки топливного бака Подробнее |
|
| 8 | 541121-1101090-10 |
Труба выдвижная в сборе Подробнее |
|
|
| 9 | 255141 |
Заклепка 5х40.01.016 ОСТ 37.001.157-75 Подробнее |
|
|
| 10 | 541121-1101070 |
Труба наливная топливного бака с выдвижной трубой Подробнее |
|
|
| 12 | 6460-1104012 |
Топливозаборник в сборе Подробнее |
|
|
 |
13 | 5320-3827013 |
Прокладка датчика Подробнее |
|
 |
14 | 541121-1104023 |
Фильтр приемной трубки Подробнее |
|
| 15 | 1/03892/01 |
Винт М5-6gх8 Подробнее |
|
|
| 16 | 5232.3827010 |
Датчик указателя уровня топлива Подробнее |
|
|
| 17 | 6460-1104050 |
Корпус топливозаборника с трубкой Подробнее |
|
|
| 18 | 541121-1104136 |
Трубка сливная Подробнее |
|
