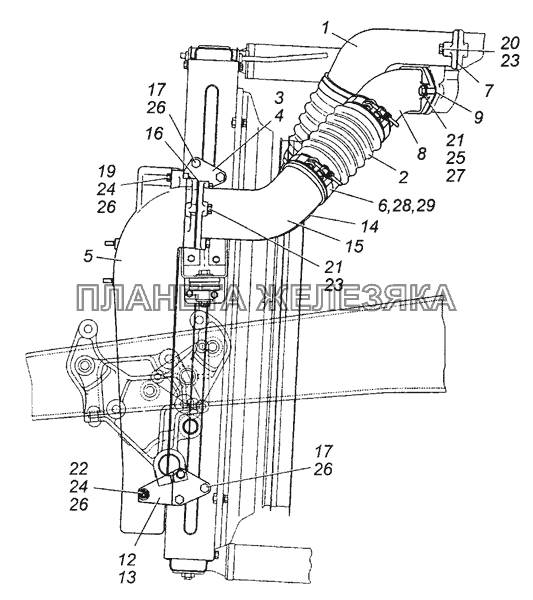

| ← 53205.1170000 Установка системы охлаждения наддувочного воздуха | 53205-1170125 Патрубок отводящий в сборе → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 53205-1170125 |
Патрубок отводящий Подробнее |
|
|
 |
2 | 53205-1170245 |
Рукав 100х112 Подробнее |
|
| 3 | 6350-1170293 |
Кронштейн теплообменника верхний левый Подробнее |
|
|
| 4 | 6350-1170292 |
Кронштейн теплообменника верхний правый Подробнее |
|
|
| 5 | 6350-1170300 |
Теплообменник Подробнее |
|
|
| 6 | 53205-1170400 |
Хомут Подробнее |
|
|
| 7 | 7406,111512 |
Прокладка трубы подводящей Подробнее |
|
|
| 8 | 53205-1170132 |
Патрубок подводящий Подробнее |
|
|
 |
9 | 53205-1170254 |
Прокладка патрубка подводящего Подробнее |
|
| 12 | 6350-1170290 |
Кронштейн теплообменника нижний правый Подробнее |
|
|
| 13 | 6350-1170291 |
Кронштейн теплообменника нижний левый Подробнее |
|
|
 |
14 | 6520-1170340 |
Патрубок теплообменника правый Подробнее |
|
| 15 | 6520-1170342 |
Патрубок теплообменника левый Подробнее |
|
|
 |
16 | 6520-1170343 |
Прокладка Подробнее |
|
| 17 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 19 | 1/60442/21 |
Болт М8-6gх50 Подробнее |
|
|
| 20 | 1/13070/21 |
Болт М10х1,25-6gх40 Подробнее |
|
|
| 21 | 1/13438/31 |
Болт М10х1,25-6gх50 Подробнее |
|
|
| 22 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 23 | 1/26014/73 |
Шайба 10 волнистая Подробнее |
|
|
| 24 | 1/26467/01 |
Шайба плоская 8х20 Подробнее |
|
|
| 25 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
| 26 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 27 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 28 | 45104998030191 |
Хомут с шарнирной резьбой 6BS 108/25 W2V1 Подробнее |
|
|
| 29 | 45104998020990 |
Хомут ТОRRО 100-120/12-С7W1 Подробнее |
|
