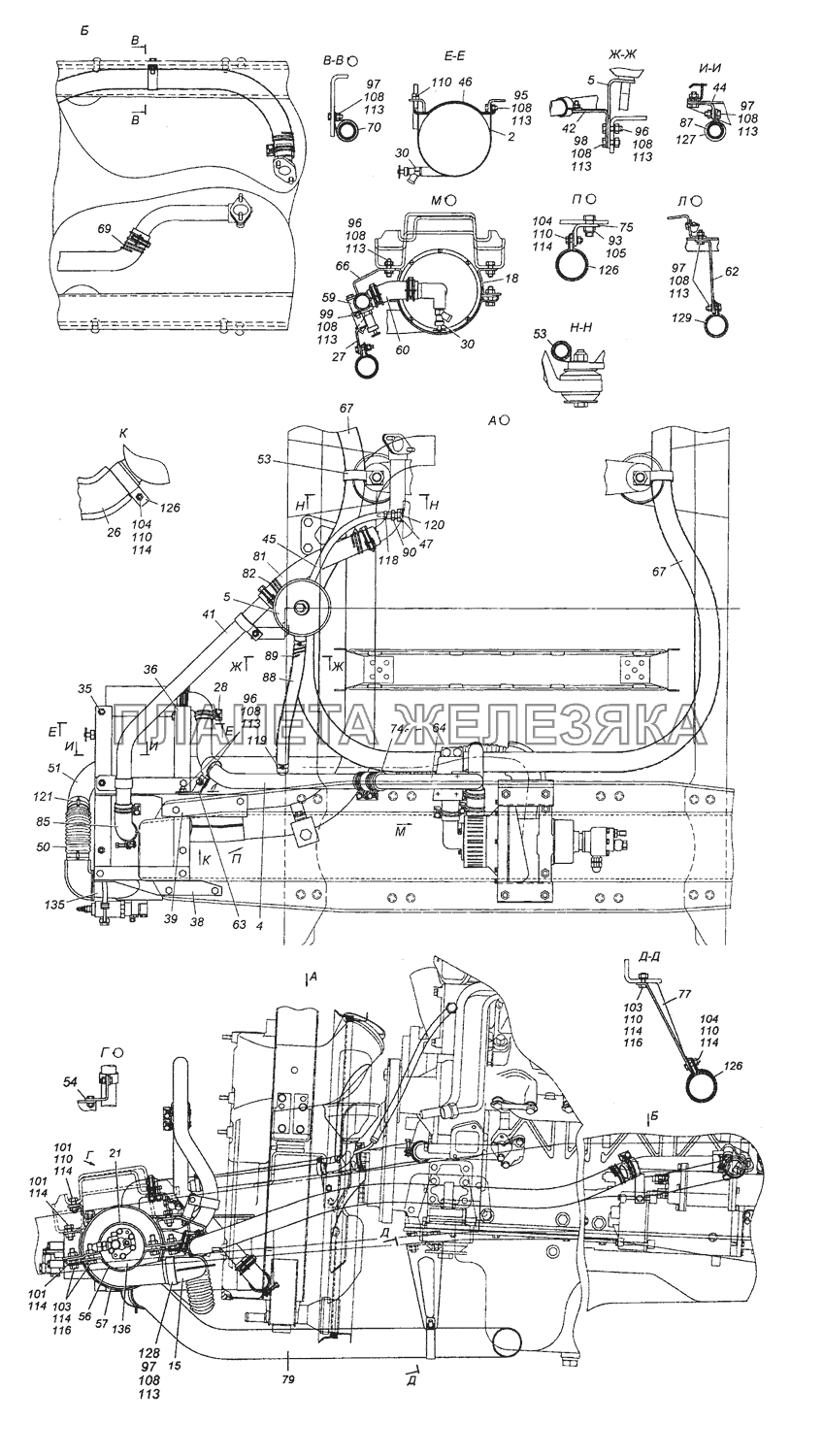

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 2 | 5320-1015022 |
Лента в сборе Подробнее |
|
|
| 4 | 53205-1015050-10 |
Труба наливная (сварка) Подробнее |
|
|
| 5 | 5350-1015061 |
Воронка в сборе Подробнее |
|
|
| 15 | 5320-1015142 |
Патрубок подводящий в сборе Подробнее |
|
|
| 18 | 5320-1015166 |
Кронштейн в сборе Подробнее |
|
|
| 21 | 5320-1015188 |
Опора в сборе Подробнее |
|
|
| 26 | 5320-1015306 |
Патрубок в сборе Подробнее |
|
|
| 27 | 5350-1015340 |
Кронштейн (сварка) Подробнее |
|
|
| 28 | 5320-1303032 |
Хомут 43 в сборе Подробнее |
|
|
 |
30 | 5320-8105010 |
Кран сливной в сборе Подробнее |
|
| 35 | 5320-1015068 |
Угольник правый Подробнее |
|
|
| 36 | 5320-1015069 |
Угольник левый Подробнее |
|
|
| 38 | 5320-1015072 |
Кронштейн передний Подробнее |
|
|
| 39 | 5320-1015074 |
Кронштейн задний Подробнее |
|
|
| 41 | 53205-1015083 |
Трубка отводящая Подробнее |
|
|
| 42 | 5320-1015084 |
Кронштейн Подробнее |
|
|
| 44 | 5320-1015092 |
Кронштейн Подробнее |
|
|
| 45 | 53205-1015095 |
Рукав Подробнее |
|
|
| 46 | 5320-1015115 |
Опора котла Подробнее |
|
|
| 47 | 5350-1015116 |
Переходник Подробнее |
|
|
| 50 | 5320-1015151 |
Рукав гофрированный Подробнее |
|
|
| 51 | 53205-1015153 |
Труба Подробнее |
|
|
| 53 | 53205-1015170 |
Хомут Подробнее |
|
|
| 54 | 5350-1015172 |
Кронштейн Подробнее |
|
|
| 56 | 5320-1015178 |
Хомут Подробнее |
|
|
| 57 | 5320-1015179 |
Хомут левый Подробнее |
|
|
| 59 | 53205-1015186 |
Тройник отводящий Подробнее |
|
|
| 60 | 53205-1015187 |
Рукав Подробнее |
|
|
| 62 | 53205-1015198 |
Кронштейн Подробнее |
|
|
| 63 | 5350-1015201 |
Кронштейн Подробнее |
|
|
| 64 | 53205-1015205 |
Труба отводящая Подробнее |
|
|
| 66 | 53205-1015223 |
Кронштейн тройника Подробнее |
|
|
| 67 | 5350-1015224 |
Рукав Подробнее |
|
|
| 69 | 5320-1015228-10 |
Оболочка Подробнее |
|
|
| 70 | 5320-1015230 |
Хомут Подробнее |
|
|
| 74 | 5350-1015295 |
Рукав Подробнее |
|
|
| 75 | 43114-1015302 |
Кронштейн Подробнее |
|
|
| 77 | 43114-1015307 |
Кронштейн Подробнее |
|
|
| 79 | 43114-1015335 |
Труба выхлопная Подробнее |
|
|
| 81 | 53205-1015416-10 |
Рукав Подробнее |
|
|
| 82 | 53205-1015417 |
Оболочка Подробнее |
|
|
| 85 | 5320-1311049 |
Рукав Подробнее |
|
|
| 87 | 5320-1311117 |
Прокладка хомута Подробнее |
|
|
| 88 | 53205-8106057 |
Рукав Подробнее |
|
|
| 89 | 53205-8106060 |
Оболочка Подробнее |
|
|
| 90 | 6460-8106421 |
Штуцер Подробнее |
|
|
| 93 | 251649 |
Гайка М16х1,5-6Н ОСТ 37.001.197-97 Подробнее |
|
|
| 95 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 96 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 97 | 1/60438/21 |
Болт М8-6gх30 Подробнее |
|
|
| 98 | 1/60439/21 |
Болт М8-6gх35 Подробнее |
|
|
| 99 | 1/60442/21 |
Болт М8-6gх50 Подробнее |
|
|
| 101 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 103 | 1/59709/21 |
Болт М10х1,25-6gх35 Подробнее |
|
|
| 104 | 1/13070/21 |
Болт М10х1,25-6gх40 Подробнее |
|
|
| 105 | 1/13762/21 |
Болт М16х1,5-6gх35 Подробнее |
|
|
| 108 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 110 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 113 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 114 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 116 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
| 118 | 1/01685/90 |
Хомут 12 Подробнее |
|
|
| 119 | 1/01690/90 |
Хомут 25 Подробнее |
|
|
| 120 | 1/02634/60 |
Прокладка 22х28х1,5 Подробнее |
|
|
| 121 | 1/21711/90 |
Хомут 50 Подробнее |
|
|
| 126 | 864404 |
Хомут 63,5 Подробнее |
|
|
| 127 | 864408 |
Хомут 37 Подробнее |
|
|
| 128 | 864412 |
Хомут 53 Подробнее |
|
|
| 129 | 864413 |
Хомут 45 Подробнее |
|
|
| 135 | 45104101501000 |
Котел подогревателя ПЖД-30-1015010-01 в сборе Подробнее |
|
|
| 136 | 45104101520004 |
Насосный агрегат подогревателя ПЖД-30-1015200-04 в сборе Подробнее |
|
