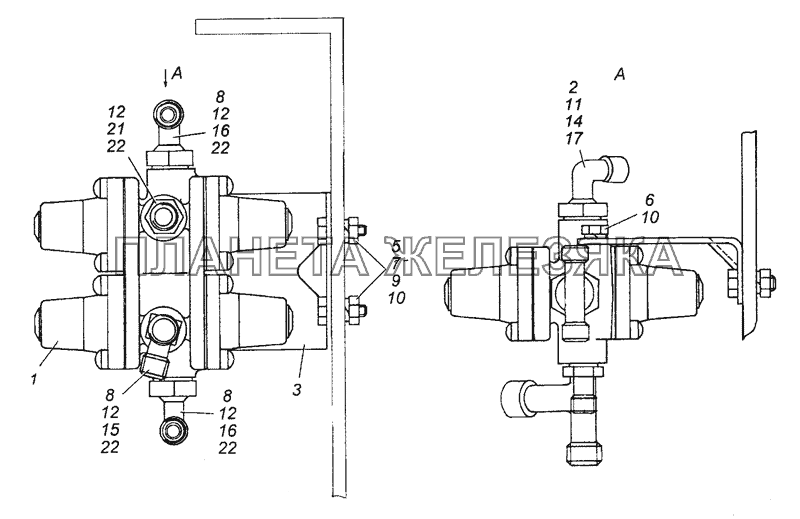

| ← 6350-3500015 Установка четырехконтурного защитного клапана | 43101-3500018 Установка ускорительных клапанов → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 4310-3500015-10 |
Установка четырехконтурного защитного клапана Подробнее |
|
||
| 43505-3500015 |
Установка четырехконтурного защитного клапана Подробнее |
|
||
 |
1 | 53205-3515400-10 |
Клапан защитный четырехконтурный в сборе Подробнее |
|
| 2 | 740.1003439 |
Кольцо уплотнительное Подробнее |
|
|
| 3 | 5320-3515219-10 |
Кронштейн Подробнее |
|
|
| 5 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 6 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 7 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 8 | 1/07914/11 |
Гайка низкая М16х1,5-6Н Подробнее |
|
|
| 9 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 10 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 11 | 861021 |
Гайка М22х1,5-6Н Подробнее |
|
|
 |
12 | 861023 |
Шайба Подробнее |
|
| 14 | 861007 |
Угольник Подробнее |
|
|
| 15 | 861033 |
Тройник Подробнее |
|
|
 |
15 | 861349 |
Тройник Подробнее |
|
| 16 | 861035 |
Тройник Подробнее |
|
|
 |
17 | 861024 |
Шайба Подробнее |
|
| 18 | 861004 |
Угольник Подробнее |
|
|
| 21 | 853976 |
Штуцер ввертный Подробнее |
|
|
| 22 | 864236 |
Кольцо уплотнительное Подробнее |
|
