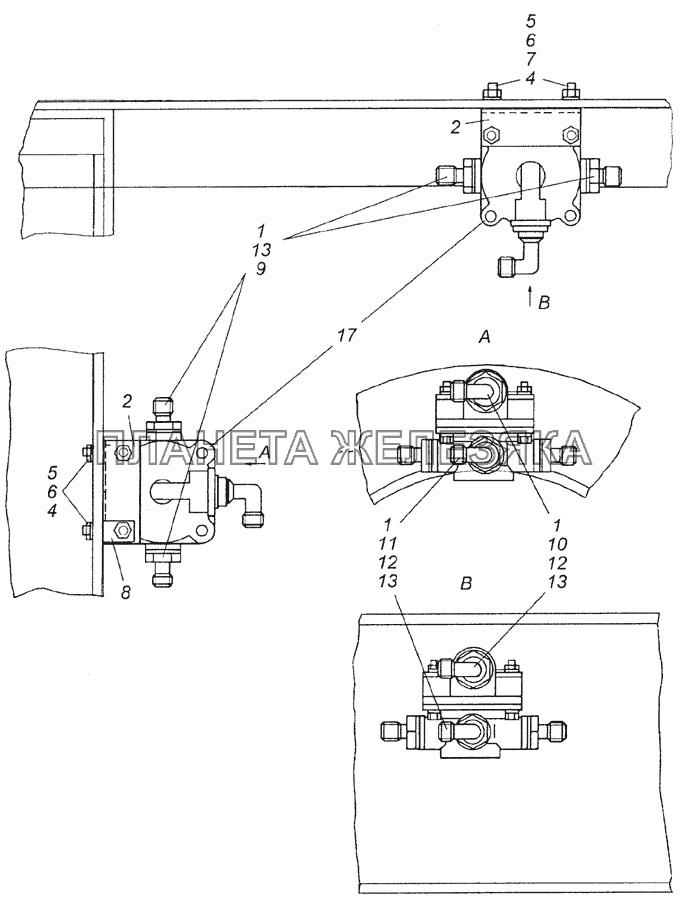

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 740-1003439 |
Кольцо уплотнительное Подробнее |
|
|
| 2 | 5320-3518019 |
Кронштейн крепления ускорительного клапана Подробнее |
|
|
| 4 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 5 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 6 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 7 | 1/05196/77 |
Шайба плоская 8х17 Подробнее |
|
|
| 8 | 853921 |
Скоба Подробнее |
|
|
| 9 | 853977 |
Штуцер 12 ввертный Подробнее |
|
|
| 10 | 861005 |
Угольник ввертный Подробнее |
|
|
| 11 | 861007 |
Угольник Подробнее |
|
|
| 12 | 861021 |
Гайка М22х1,5-6Н Подробнее |
|
|
 |
13 | 861024 |
Шайба Подробнее |
|
 |
17 | 100-3518010 |
Клапан ускорительный в сборе Подробнее |
