| ← 337.1111005-42 Топливный насос высокого давления | 337.1111039-10 Секция топливного насоса → |

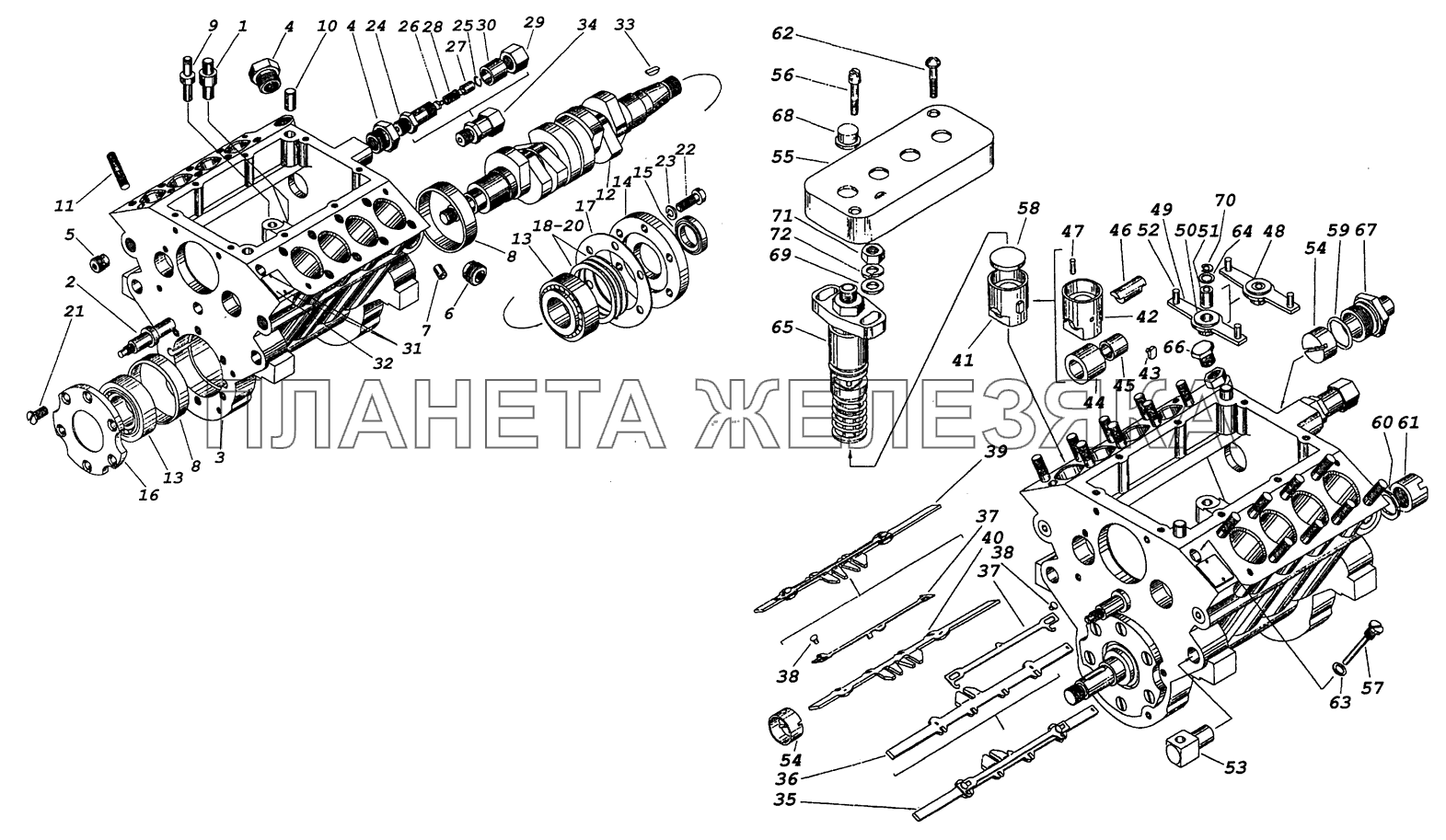

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 33.1110469 |
Ось рычага пружины Подробнее |
|
|
| 2 | 333.1110676 |
Ось промежуточной шестерни Подробнее |
|
|
| 3 | 337.1111025-10 |
Корпус топливного насоса Подробнее |
|
|
| 4 | 33.1111032 |
Ввертыш М14х1,5-М20х1,5 Подробнее |
|
|
| 5 | 33.1111047-10 |
Пробка корпуса Подробнее |
|
|
| 6 | 33.1111049-20 |
Пробка топливного канала Подробнее |
|
|
| 7 | 33.1111079-01 |
Жиклер Подробнее |
|
|
| 8 | 78.1111097 |
Втулка Подробнее |
|
|
| 9 | 335.1111410 |
Ось рычага реек Подробнее |
|
|
| 10 | 1/03388/11 |
Штифт 10х22 Подробнее |
|
|
| 11 | 1/35461/31 |
Шпилька М10х1,25х20х20 Подробнее |
|
|
| 12 | 337.1111055-10 |
Вал кулачковый Подробнее |
|
|
| 13 | 78.1111088 |
Подшипник 7506А Подробнее |
|
|
| 14 | 337.1111072-10 |
Крышка подшипника передняя Подробнее |
|
|
| 15 | 332.1111090-10 |
Манжета Подробнее |
|
|
| 16 | 337.1111074 |
Крышка подшипника задняя Подробнее |
|
|
| 17 | 337.1111076 |
Прокладка Подробнее |
|
|
| 18 | 78.1111077 |
Прокладка Подробнее |
|
|
| 19 | 78.1111078 |
Прокладка Подробнее |
|
|
| 20 | 78.1111079 |
Прокладка Подробнее |
|
|
| 21 | 320.88164 |
Винт М8-6g Подробнее |
|
|
| 22 | 320.88145 |
Винт М8-6gх20 Подробнее |
|
|
| 23 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 24 | 338.1111142 |
Корпус клапана Подробнее |
|
|
| 25 | 338.1111143 |
Кольцо запорное Подробнее |
|
|
| 26 | 37.1111144 |
Клапан Подробнее |
|
|
| 27 | 338.111147 |
Упор Подробнее |
|
|
| 28 | 37.1111148 |
Пружина Подробнее |
|
|
| 29 | 338,1111149 |
Гайка Подробнее |
|
|
| 30 | 33.1111306-01 |
Заглушка Подробнее |
|
|
 |
31 | 33.1111910 |
Гвоздь нарезной Подробнее |
|
| 32 | 334.3904016-40 |
Табличка Подробнее |
|
|
| 33 | 320-88978 |
Шпонка 5х7,5 Подробнее |
|
|
| 34 | 338.1111400 |
Клапан перепускной Подробнее |
|
|
| 35 | 33.1111027-01 |
Рейка левая в сборе Подробнее |
|
|
| 36 | 33.1111039 |
Рейка левая Подробнее |
|
|
| 37 | 33.1111044-10 |
Фиксатор рейки Подробнее |
|
|
| 38 | 33.1111057-10 |
Ось рейки Подробнее |
|
|
| 39 | 33.1111031-01 |
Рейка правая в сборе Подробнее |
|
|
| 40 | 33.1111040 |
Рейка правая Подробнее |
|
|
| 41 | 337.1111110 |
Толкатель плунжера Подробнее |
|
|
| 42 | 337.1111114 |
Толкатель плунжера Подробнее |
|
|
| 43 | 33.1111117-01 |
Сухарь толкателя Подробнее |
|
|
| 44 | 337.1111118 |
Ролик Подробнее |
|
|
| 45 | 337.1111122-01 |
Втулка Подробнее |
|
|
| 46 | 337.1111124 |
Ось Подробнее |
|
|
| 47 | 320.88620 |
Штифт 2,9х13 Подробнее |
|
|
| 48 | 33.1111400 |
Рычаг реек в сборе Подробнее |
|
|
| 49 | 33.1111402 |
Рычаг реек Подробнее |
|
|
| 50 | 33.1111404 |
Втулка Подробнее |
|
|
| 51 | 33.1111406 |
Втулка внутренняя Подробнее |
|
|
| 52 | 33.1111408 |
Палец рычага реек Подробнее |
|
|
| 53 | 33.1111028 |
Палец Подробнее |
|
|
| 54 | 33.1111042 |
Втулка рейки Подробнее |
|
|
| 55 | 33.1111098 |
Кожух защитный Подробнее |
|
|
| 56 | 33.1111126 |
Винт крепления кожуха Подробнее |
|
|
| 57 | 33.1111418 |
Винт стопорный Подробнее |
|
|
| 58 | 33.1111575 |
Пята толкателя Подробнее |
|
|
 |
59 | 33.1112342 |
Кольцо уплотнительное Подробнее |
|
| 60 | 320-88753 |
Шайба 18 пружинная Подробнее |
|
|
| 61 | 320.88340 |
Гайка кольцевая Подробнее |
|
|
| 62 | 870355-П29 |
Винт М6-6gх32 Подробнее |
|
|
| 63 | 870455-П |
Прокладка 8х12х1 Подробнее |
|
|
| 64 | 870615-П2 |
Шайба 7 Подробнее |
|
|
| 65 | 337.1111039-01 |
Секция топливного насоса Подробнее |
|
|
| 66 | 870885-П29 |
Пробка М14х1,5 Подробнее |
|
|
| 67 | 870890-П29 |
Пробка М27х1,5-6g Подробнее |
|
|
| 68 | 870941-П |
Заглушка штуцера Подробнее |
|
|
| 69 | 1/26386/71 |
Шайба плоская Подробнее |
|
|
| 70 | 1/10877/76 |
Шайба стопорная 5х11х0,7 Подробнее |
|
|
| 71 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 72 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
