| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 54115-8106002 |

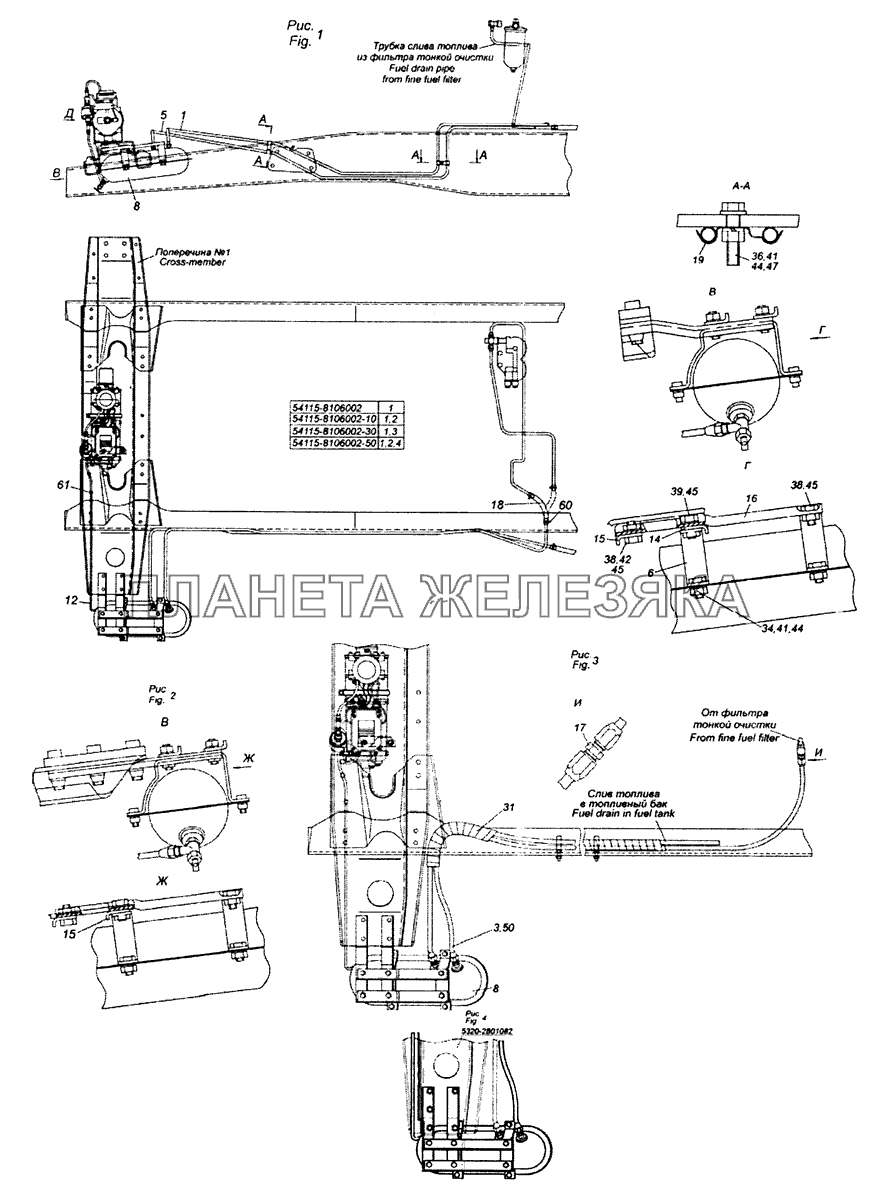

Установка топливного бачка и топливопроводов подогревателя 14ТС-01 Подробнее |
|
||
| 54115-8106002-10 |
Установка топливного бачка и топливопроводов подогревателя 14ТС-01 Подробнее |
|
||
| 54115-8106002-30 |
Установка топливного бачка и топливопроводов подогревателя 14ТС-01 Подробнее |
|
||
| 54115-8106002-50 |
Установка топливного бачка и топливопроводов подогревателя 14ТС-01 Подробнее |
|
||
| 1 | 53205-1015564-10 |
Трубка подводящая Подробнее |
|
|
| 3 | 53215-3506250 |
Трубопровод Подробнее |
|
|
| 5 | 53205-1015570 |
Трубка сливная в сборе Подробнее |
|
|
| 6 | 53205-1015684 |
Кронштейн (сварка) Подробнее |
|
|
| 8 | 5320-8106262 |
Бачок топливный Подробнее |
|
|
| 8 | 5320-8106262-10 |
Бачок топливный Подробнее |
|
|
| 12 | 53205-8106810 |
Трубка подводящая в сборе Подробнее |
|
|
| 14 | 53205-1015282 |
Угольник правый Подробнее |
|
|
| 15 | 5320-1015283 |
Угольник поперечный Подробнее |
|
|
| 15 | 53205-1015283 |
Угольник левый Подробнее |
|
|
| 16 | 5320-1015615 |
Угольник продольный Подробнее |
|
|
| 17 | 6520-1104018-14 |
Штуцер Подробнее |
|
|
| 18 | 5320-1104102 |
Рукав соединительный топливопроводов Подробнее |
|
|
| 19 | 5320-1104119 |
Скоба крепления топливопроводов Подробнее |
|
|
| 31 | 53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 Подробнее |
|
|
| 34 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 36 | 1/60439/21 |
Болт М8-6gх35 Подробнее |
|
|
| 38 | 1/59705/21 |
Болт М10х1,25-6gх20 Подробнее |
|
|
| 39 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 41 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 42 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 44 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 45 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 47 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 50 | 864273 |
Кольцо уплотнительное Подробнее |
|
|
| 60 | 45104998011090 |
Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 Подробнее |
|
|
| 61 | 45104998010990 |
Хомут ТОRRО 8-12/9-С7W1 Подробнее |
|
