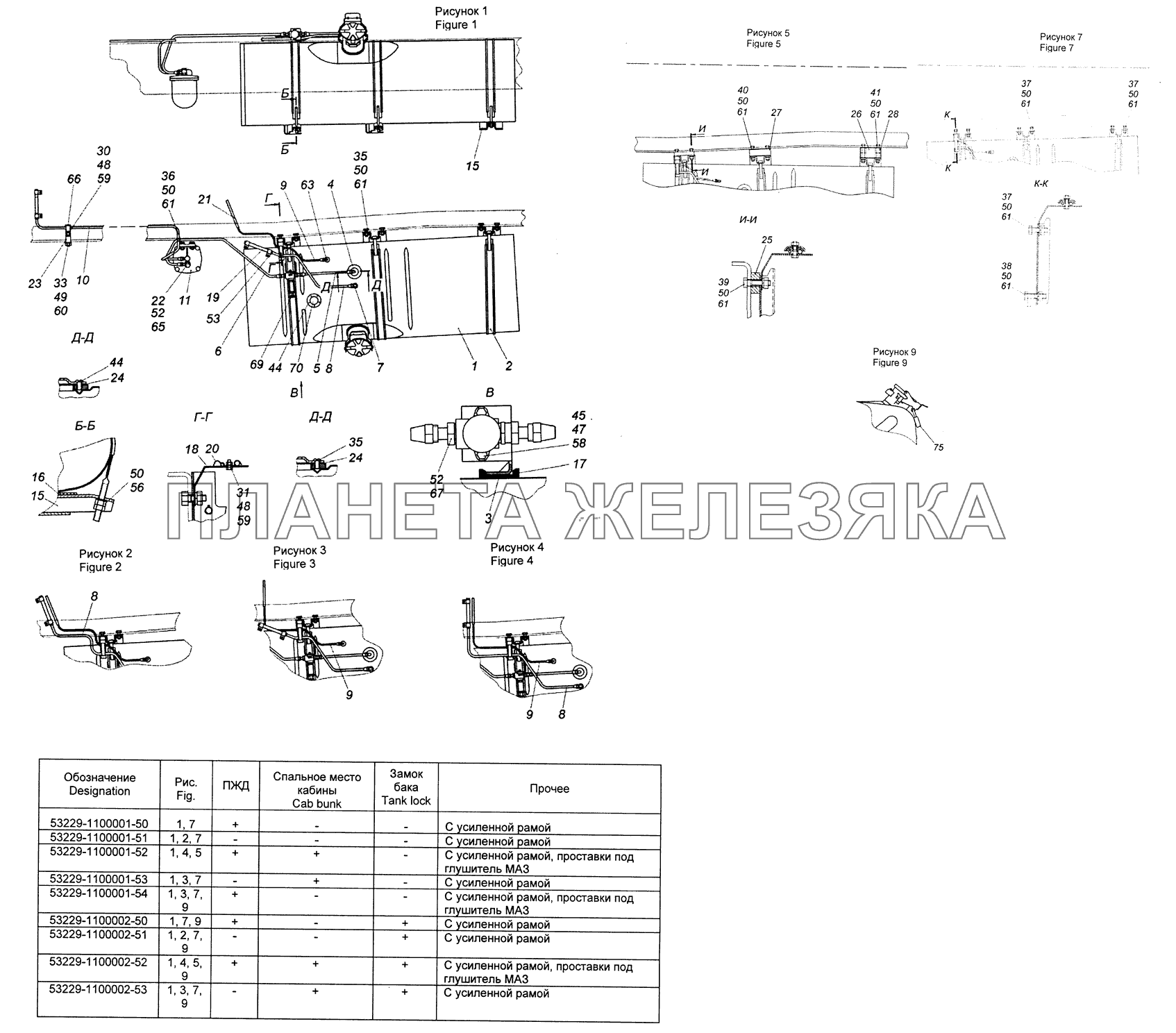

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 53229-1100001-50 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 53229-1100001-51 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 53229-1100001-52 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 53229-1100001-53 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 53229-1100001-54 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 53229-1100002-50 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 53229-1100002-51 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 53229-1100002-52 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 53229-1100002-53 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
 |
1 | 5320-1101010-10 |
Бак топливный Подробнее |
|
| 2 | 5320-1101110-20 |
Хомут крепления топливного бака Подробнее |
|
|
| 3 | 5320-1101110-30 |
Хомут крепления топливного бака Подробнее |
|
|
| 4 | 5320-1104012 |
Трубка приемная с фильтром в сборе Подробнее |
|
|
| 5 | 53205-1104023 |
Трубка Подробнее |
|
|
| 6 | 53205-1104025-20 |
Трубка Подробнее |
|
|
| 7 | 5320-1104136 |
Трубка слива топлива в бак с угольником в сборе Подробнее |
|
|
| 8 | 53205-1104148-20 |
Трубка Подробнее |
|
|
| 8 | 53205-1104148-30 |
Трубка Подробнее |
|
|
| 8 | 54115-1104148-30 |
Трубка Подробнее |
|
|
| 9 | 53205-1104180-10 |
Трубка Подробнее |
|
|
| 9 | 54115-1104180-10 |
Трубка Подробнее |
|
|
| 10 | 53205-1104263 |
Трубка в сборе Подробнее |
|
|
| 11 | 740.1105010-01 |
Фильтр грубой очистки топлива в сборе Подробнее |
|
|
 |
15 | 5320-1101104-10 |
Кронштейн крепления топливного бака Подробнее |
|
 |
16 | 55102-1101109 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
| 17 | 5320-1101113 |
Прокладка Подробнее |
|
|
| 18 | 5320-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 19 | 5320-1104102 |
Рукав соединительный топливопроводов Подробнее |
|
|
| 20 | 740-1104440 |
Скоба Подробнее |
|
|
| 21 | 5320-1104159 |
Шланг соединительный топливных трубопроводов Подробнее |
|
|
 |
22 | 740-1104429 |
Наконечник Подробнее |
|
| 23 | 43101-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
 |
24 | 5320-3827013 |
Прокладка датчика Подробнее |
|
| 25 | 54112-1105020 |
Проставка Подробнее |
|
|
| 26 | 54112-1105021 |
Проставка Подробнее |
|
|
| 27 | 54112-1105022 |
Проставка Подробнее |
|
|
| 28 | 55105-1101119 |
Проставка Подробнее |
|
|
| 30 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 31 | 1/60438/21 |
Болт М8-6gх30 Подробнее |
|
|
| 33 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 36 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 37 | 1/55406/21 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 38 | 1/55408/21 |
Болт М12х1,25-6gх50 Подробнее |
|
|
| 39 | 1/55411/21 |
Болт М12х1,25-6gх65 Подробнее |
|
|
| 40 | 1/55413/31 |
Болт М12х1,25-6gх75 Подробнее |
|
|
 |
41 | 1/55416/31 |
Болт М12х1,25-6gх100 Подробнее |
|
| 44 | 1/03893/01 |
Винт М5-6gх10 Подробнее |
|
|
| 45 | 1/03767/01 |
Винт М6-6gх16 Подробнее |
|
|
| 47 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 48 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 49 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 50 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 52 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 53 | 1/01688/90 |
Хомут 19 в сборе Подробнее |
|
|
| 56 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 58 | 1/05164/77 |
Шайба 6 пружинная Подробнее |
|
|
| 59 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 60 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 61 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 63 | 853965 |
Угольник 6 ввертный Подробнее |
|
|
| 65 | 870005 |
Болт М14х1,5-6gх30 Подробнее |
|
|
| 66 | 853923 |
Скоба Подробнее |
|
|
| 67 | 870963 |
Штуцер Подробнее |
|
|
| 69 | 4571325151 |
Насос предпусковой прокачки топлива 37.1141010 Подробнее |
|
|
| 70 | 4573824459 |
Датчик указателя уровня топлива СЯМИ 407611-114-01 Подробнее |
|
|
| 75 | 45104110000100 |
Замок висячий ВС-1 Подробнее |
|
