| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

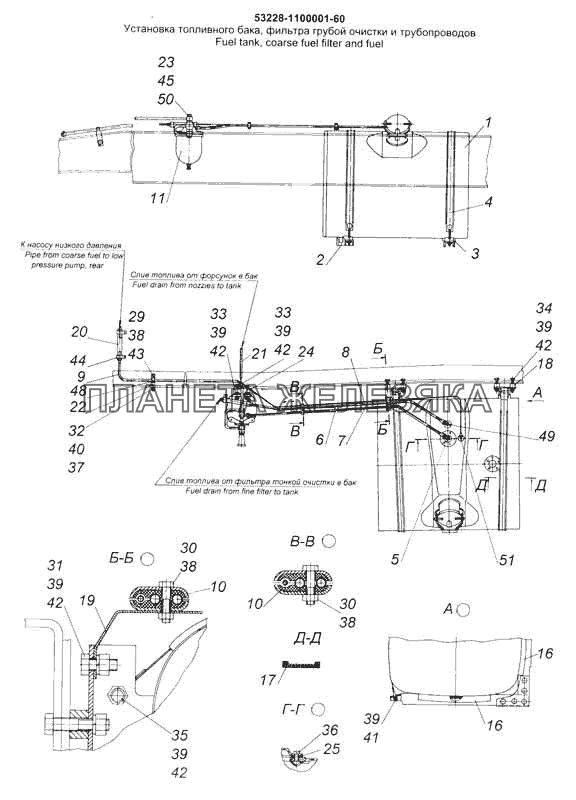

| 53228-1100001-60 |
Установка топливного бака, фильтра грубой очистки и трубопроводов Подробнее |
|
||
| 1 | 541121-1101010 |
Бак топливный в сборе Подробнее |
|
|
| 2 | 43118-1101104 |
Кронштейн крепления топливного бака Подробнее |
|
|
| 3 | 53212-1101104 |
Кронштейн крепления топливного бака (сварка) Подробнее |
|
|
| 4 | 53212-1101110 |
Хомут крепления топливного бака Подробнее |
|
|
| 5 | 53212-1104012 |
Трубка приемная с фильтром в сборе Подробнее |
|
|
| 6 | 53228-1104025-60 |
Трубка Подробнее |
|
|
| 7 | 53228-1104148-60 |
Трубка Подробнее |
|
|
| 8 | 53228-1104180-60 |
Трубка Подробнее |
|
|
| 9 | 43101-1104260 |
Трубка Подробнее |
|
|
 |
10 | 740.1104458 |
Скоба крепления топливных трубок Подробнее |
|
| 11 | 7406.1105010 |
Фильтр грубой очистки с насосом предпусковой прокачки топлива Подробнее |
|
|
 |
16 | 55102-1101109 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
 |
17 | 541121-1101115 |
Прокладка хомута крепления топливного бака Подробнее |
|
| 18 | 43118-1101119 |
Проставка Подробнее |
|
|
| 19 | 5320-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 20 | 5320-1104102 |
Рукав соединительный топливопроводов Подробнее |
|
|
| 21 | 5320-1104159 |
Шланг соединительный топливных трубопроводов Подробнее |
|
|
| 22 | 43101-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
 |
23 | 740.1104429 |
Наконечник Подробнее |
|
| 24 | 43114-1105019 |
Кронштейн Подробнее |
|
|
 |
25 | 5320-3827013 |
Прокладка датчика Подробнее |
|
| 29 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 30 | 1/60439/21 |
Болт М8-6gх35 Подробнее |
|
|
| 31 | 1/55403/21 |
Болт М12х1,25-6gх25 Подробнее |
|
|
| 32 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 33 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 34 | 1/55406/21 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 35 | 1/55411/21 |
Болт М12х1,25-6gх65 Подробнее |
|
|
| 36 | 1/03893/01 |
Винт М5-6gх10 Подробнее |
|
|
| 37 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 38 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 39 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 40 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 41 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 42 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 43 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 44 | 1/01688/90 |
Хомут 19 в сборе Подробнее |
|
|
| 45 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 48 | 853923 |
Скоба Подробнее |
|
|
| 49 | 864857 |
Угольник ввертный Подробнее |
|
|
| 50 | 870005 |
Болт М14х1,5-6gх30 Подробнее |
|
|
| 51 | 853965 |
Угольник 6 ввертный Подробнее |
|
