| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 65111-1100001-20 |

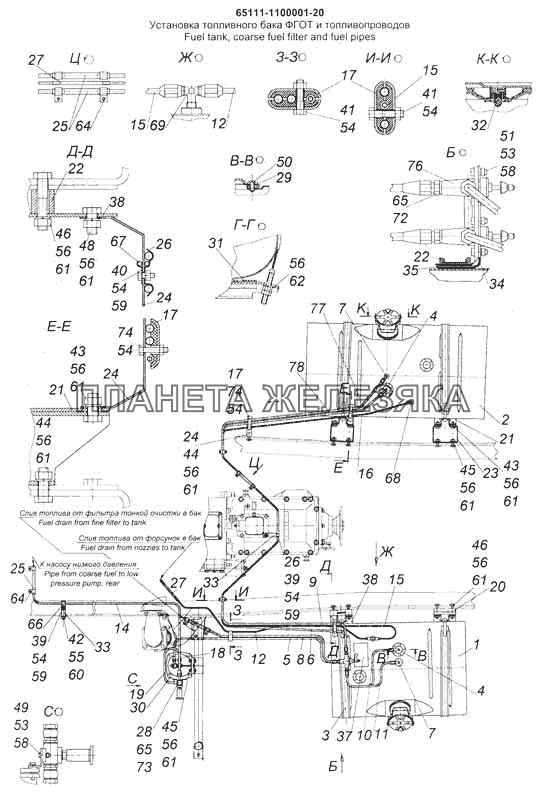

Установка топливного бака ФГОТ и топливопроводов Подробнее |
|
||
| 1 | 5410-1101010-10 |
Бак топливный в сборе Подробнее |
|
|
 |
2 | 5511-1101010-10 |
Бак топливный Подробнее |
|
| 3 | 5320-1101110-20 |
Хомут крепления топливного бака Подробнее |
|
|
| 4 | 5320-1104012 |
Трубка приемная с фильтром в сборе Подробнее |
|
|
| 5 | 65111-1104025 |
Трубка Подробнее |
|
|
| 6 | 65111-1104077-10 |
Трубка Подробнее |
|
|
| 7 | 5320-1104136 |
Трубка слива топлива в бак с угольником в сборе Подробнее |
|
|
| 8 | 43114-1104148 |
Трубка Подробнее |
|
|
| 9 | 65111-1104152-10 |
Трубка Подробнее |
|
|
| 10 | 4310-1104175 |
Трубка Подробнее |
|
|
| 11 | 4310-1104177 |
Трубка Подробнее |
|
|
| 12 | 53228-1104180-31 |
Трубка Подробнее |
|
|
| 14 | 65111-1104260 |
Трубка Подробнее |
|
|
| 15 | 65111-1104280-10 |
Трубка Подробнее |
|
|
| 16 | 65111-1104282-20 |
Трубка Подробнее |
|
|
 |
17 | 740.1104458 |
Скоба крепления топливных трубок Подробнее |
|
| 18 | 740.1105010-01 |
Фильтр грубой очистки топлива в сборе Подробнее |
|
|
| 19 | 7406-1105166-20 |
Трубка подводящая насоса предпусковой прокачки топлива Подробнее |
|
|
| 20 | 53205-1101118-20 |
Проставка Подробнее |
|
|
 |
21 | 5320-1101104-10 |
Кронштейн крепления топливного бака Подробнее |
|
| 22 | 5320-1101113 |
Прокладка Подробнее |
|
|
| 23 | 55111-1101106-80 |
Проставка Подробнее |
|
|
| 24 | 5320-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 25 | 5320-1104102 |
Рукав соединительный топливопроводов Подробнее |
|
|
| 26 | 5320-1104119 |
Скоба крепления топливопроводов Подробнее |
|
|
| 27 | 5320-1104159 |
Шланг соединительный топливных трубопроводов Подробнее |
|
|
 |
28 | 740-1104429 |
Наконечник Подробнее |
|
 |
29 | 5320-3827013 |
Прокладка датчика Подробнее |
|
| 30 | 7406.1105002 |
Кронштейн Подробнее |
|
|
 |
31 | 55102-1101109 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
| 33 | 43101-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 34 | 4310-1104169 |
Кронштейн Подробнее |
|
|
| 35 | 4310-1104173 |
Трубка защитная Подробнее |
|
|
| 37 | 4310-3903030-10 |
Табличка инструкционная Подробнее |
|
|
| 38 | 5320-1101104-12 |
Кронштейн крепления топливного бака Подробнее |
|
|
| 39 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 40 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 41 | 1/60439/21 |
Болт М8-6gх35 Подробнее |
|
|
| 42 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 43 | 1/55404/21 |
Болт М12х1,25-6gх30 Подробнее |
|
|
| 44 | 1/55406/21 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 45 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 46 | 1/55411/21 |
Болт М12х1,25-6gх65 Подробнее |
|
|
| 48 | 1/55403/21 |
Болт М12х1,25-6gх25 Подробнее |
|
|
| 49 | 1/09024/21 |
Болт М6-6gх20 Подробнее |
|
|
| 50 | 1/03893/01 |
Винт М5-6gх10 Подробнее |
|
|
| 51 | 1/32762/01 |
Винт М6-6gх16 Подробнее |
|
|
| 53 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 54 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 55 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 56 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 58 | 1/05164/73 |
Шайба 6 пружинная Подробнее |
|
|
| 59 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 60 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 61 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 62 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 64 | 1/01688/90 |
Хомут 19 в сборе Подробнее |
|
|
| 65 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 66 | 853923 |
Скоба Подробнее |
|
|
| 67 | 853931 |
Скоба Подробнее |
|
|
| 68 | 853965 |
Угольник 6 ввертный Подробнее |
|
|
| 69 | 864869 |
Тройник 6 ввертный Подробнее |
|
|
| 72 | 870963 |
Штуцер Подробнее |
|
|
| 73 | 870005 |
Болт М14х1,5-6gх30 Подробнее |
|
|
| 74 | 1/60438/21 |
Болт М8-6gх30 Подробнее |
|
|
| 76 | ПП6-2-1104010ГЧ |
Кран ПП6-2 Подробнее |
|
|
| 77 | 65111-1104079-20 |
Трубка Подробнее |
|
|
| 78 | 65111-1104154-20 |
Трубка Подробнее |
|
|
| 82 | 55105-1101119 |
Проставка Подробнее |
|
