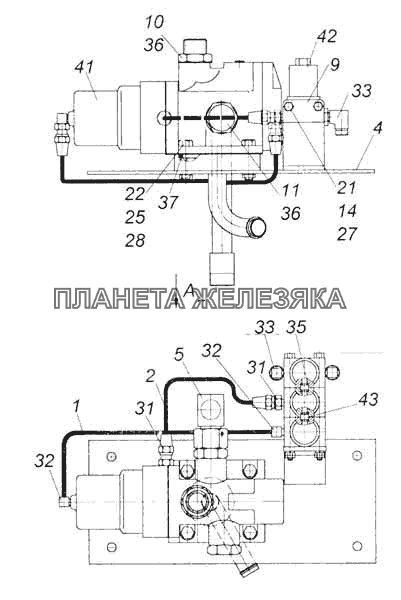

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 65115-8607001 |
Блок управления Подробнее |
|
||
| 1 | 65115-8606030 |
Трубка подвода воздуха Подробнее |
|
|
| 2 | 65115-8606035 |
Трубка подвода воздуха Подробнее |
|
|
| 4 | 65115-8607020 |
Кронштейн Подробнее |
|
|
| 5 | 65115-8609110 |
Труба высокого давления Подробнее |
|
|
| 9 | 6522-8606014 |
Кожух Подробнее |
|
|
| 10 | 65115-8609101 |
Штуцер Подробнее |
|
|
| 11 | 65115-8609102 |
Пробка Подробнее |
|
|
| 21 | 1/60456/21 |
Болт М8-6gх120 Подробнее |
|
|
| 22 | 1/13070/21 |
Болт М10х1,25-6gх40 Подробнее |
|
|
| 24 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 25 | 1/17017/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 27 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 28 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 31 | 864870 |
Штуцер ввертный Подробнее |
|
|
| 32 | 853965 |
Угольник 6 ввертный Подробнее |
|
|
| 33 | 864822 |
Угольник ввертной Подробнее |
|
|
| 35 | 008-010-14-2-2 |
Кольцо Подробнее |
|
|
| 36 | 024-028-25-2-2 |
Кольцо ГОСТ 9833-73 Подробнее |
|
|
| 37 | 080-090-58-2-3 |
Кольцо Подробнее |
|
|
 |
41 | 6520-8607010-10 |
Блок гидрораспределителей Подробнее |
|
| 42 | КЭМ.10 |
Клапан электромагнитный Подробнее |
|
|
| 43 | КЭМ.37.05 |
Трубка соединительная Подробнее |
|
