| ← Клапан двухмагистральный в сборе | Цилиндр выключения подачи топлива пневматический → |

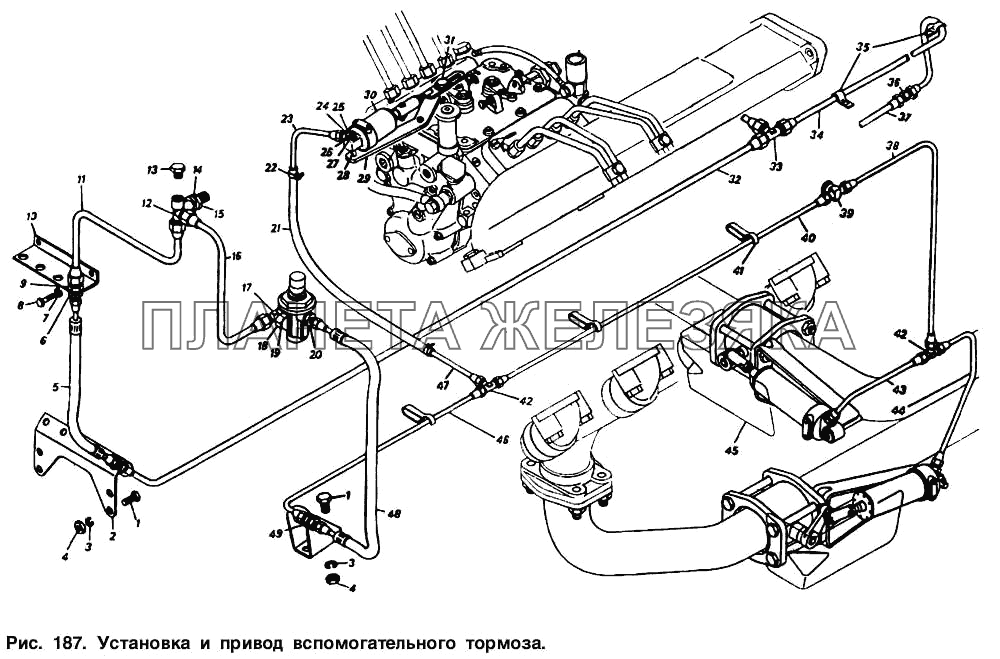

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 5410-3570162-10 |
Трубка Подробнее |
|
||
| 853963 |
Штуцер фланцевый проходной Подробнее |
|
||
| 864822 |
Угольник ввертной Подробнее |
|
||
| 1 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
 |
2 | 5320-3506097 |
Кронштейн Подробнее |
|
| 3 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 4 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
 |
5 | 5320-3506368 |
Шланг гибкий соединительный Подробнее |
|
| 6 | 864866 |
Штуцер фланцевый проходной Подробнее |
|
|
| 7 | 1/05164/77 |
Шайба 6 пружинная Подробнее |
|
|
| 8 | 1/09024/21 |
Болт М6-6gх20 Подробнее |
|
|
| 9 | 1/16913/11 |
Гайка М10х1-6Н низкая Подробнее |
|
|
| 10 | 5320-3506083 |
Кронштейн Подробнее |
|
|
| 11 | 5320-3570182 |
Трубка Подробнее |
|
|
| 12 | 5320-3570171 |
Крестовина Подробнее |
|
|
| 13 | 262541 |
Пробка КГ1/8" Подробнее |
|
|
| 14 | 1/05201/01 |
Шайба плоская 14,8х26х3 Подробнее |
|
|
| 15 | 1/07913/11 |
Гайка низкая М14х1,5-6Н Подробнее |
|
|
| 16 | 5320-3570198 |
Трубка Подробнее |
|
|
| 17 | 864892 |
Тройник ввертной симметричный Подробнее |
|
|
| 18 | 853962 |
Переходник ввертный Подробнее |
|
|
| 19 | 1/02984/60 |
Прокладка 12,2х18х1,5 Подробнее |
|
|
| 20 | 853979 |
Штуцер ввертный 8 Подробнее |
|
|
| 21 | 5320-3506369 |
Шланг гибкий Подробнее |
|
|
| 22 | 1/01685/90 |
Хомут 12 Подробнее |
|
|
| 23 | 5320-3570202 |
Трубка Подробнее |
|
|
| 24 | 853964 |
Штуцер 6 ввертный Подробнее |
|
|
| 25 | 1/02844/60 |
Прокладка уплотнительная 10х16х1,5 Подробнее |
|
|
| 26 | 1/05194/01 |
Шайба плоская 6х12х1,5 Подробнее |
|
|
| 27 | 1/07957/01 |
Шплинт 1,8х10 Подробнее |
|
|
| 28 | 5320-3570085 |
Втулка Подробнее |
|
|
| 29 | 5320-3570094 |
Кронштейн крепления цилиндра подачи топлива в сборе Подробнее |
|
|
| 30 | 5320-3570074 |
Цилиндр пневматический 30х25 включения подачи топлива с тягой в сборе Подробнее |
|
|
| 31 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 32 | 5320-3570180 |
Трубка Подробнее |
|
|
| 33 | 864919 |
Тройник проходной Подробнее |
|
|
| 34 | 5320-3570162 |
Трубка Подробнее |
|
|
| 35 | 853922 |
Скоба Подробнее |
|
|
| 36 | 853975 |
Штуцер 8 проходной Подробнее |
|
|
| 37 | 5320-3570160 |
Трубка Подробнее |
|
|
| 38 | 5320-3570192 |
Трубка Подробнее |
|
|
 |
39 | 864808 |
Тройник проходной Подробнее |
|
| 40 | 5320-3570186 |
Трубка Подробнее |
|
|
| 41 | 864601 |
Скоба крепления трубопровода Подробнее |
|
|
 |
42 | 864920 |
Тройник 6 проходной Подробнее |
|
| 43 | 5320-3570204 |
Трубка Подробнее |
|
|
| 44 | 5320-3570200 |
Трубка Подробнее |
|
|
| 45 | 5320-3570143 |
Щиток цилиндра Подробнее |
|
|
| 46 | 5320-3570184 |
Трубка Подробнее |
|
|
| 47 | 5320-3570196 |
Трубка Подробнее |
|
|
| 48 | 5320-3570164 |
Шланг соединительный привода вспомогательного тормоза в сборе Подробнее |
|
|
| 49 | 853963 |
Штуцер фланцевый проходной Подробнее |
|
