| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 100-3536030 |
Фитиль в сборе Подробнее |
|
||
| 1 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 2 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 3 | 5320-3536019 |
Кронштейн Подробнее |
|
|
| 4 | 1/60446/21 |
Болт М8-6gх70 Подробнее |
|
|
| 5 | 1/60438/21 |
Болт М8-6gх30 Подробнее |
|
|
| 6 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
 |

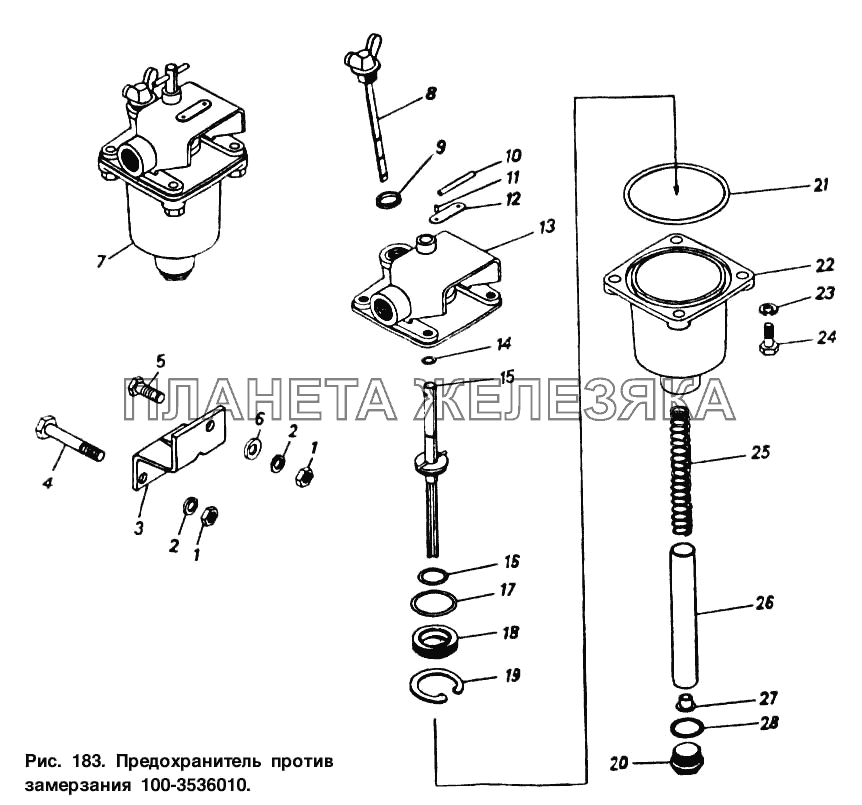

7 | 100-3536010 |
Предохранитель от замерзания Подробнее |
|
| 8 | 100-3536046 |
Рейка мерная Подробнее |
|
|
| 9 | 100-3536047 |
Кольцо уплотнительное Подробнее |
|
|
| 10 | 484105 |
Штифт Подробнее |
|
|
 |
11 | 304183 |
Заклепка пустотелая Подробнее |
|
| 12 | 100-3512099 |
Табличка Подробнее |
|
|
| 13 | 100-3536020 |
Корпус верхний Подробнее |
|
|
| 14 | 100-3536025 |
Кольцо Подробнее |
|
|
| 15 | 100-3536024 |
Тяга Подробнее |
|
|
| 16 | 100-3522069 |
Кольцо Подробнее |
|
|
| 17 | 100-3536029 |
Кольцо Подробнее |
|
|
| 18 | 100-3536028 |
Обойма Подробнее |
|
|
| 19 | 489305 |
Кольцо упорное Подробнее |
|
|
| 20 | 305062 |
Пробка Подробнее |
|
|
| 21 | 100-3536045 |
Кольцо Подробнее |
|
|
| 22 | 100-3536040 |
Корпус нижний Подробнее |
|
|
| 23 | 305890 |
Шайба 8 пружинная Подробнее |
|
|
| 24 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 25 | 100-3536032 |
Пружина Подробнее |
|
|
| 26 | 100-3536033 |
Фитиль Подробнее |
|
|
| 27 | 100-3536034 |
Пробка Подробнее |
|
|
| 28 | 305768 |
Шайба Подробнее |
|
