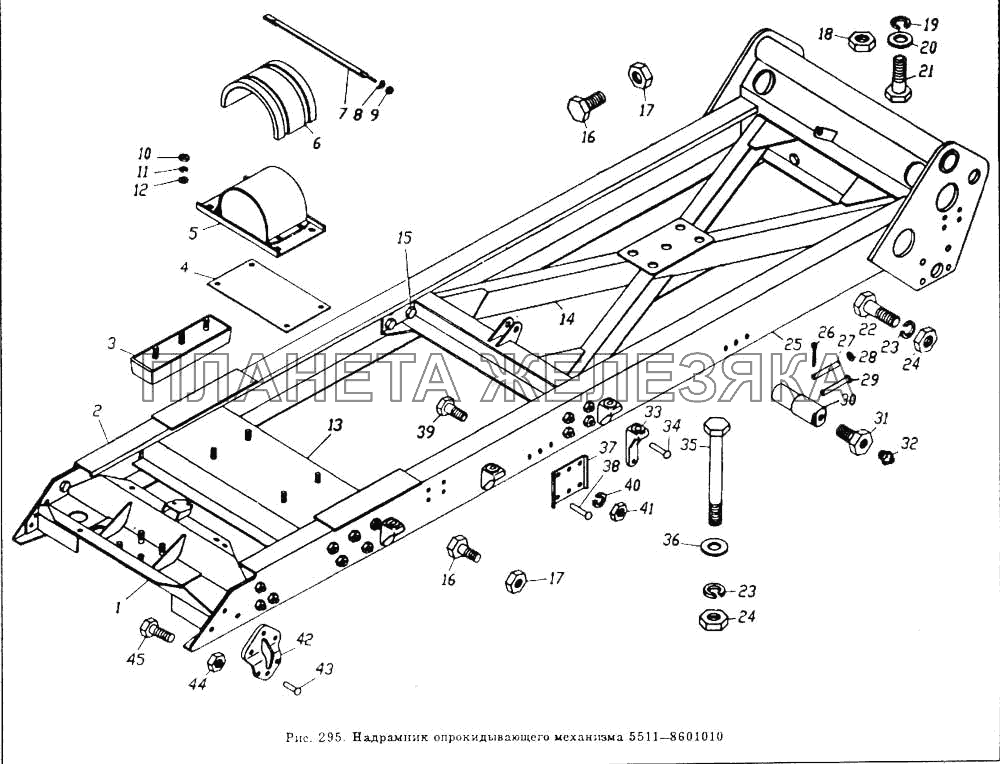

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1/05171/70 |
Шайба 14 пружинная Подробнее |
|
||
| 1/05171/70 |
Шайба 14 пружинная Подробнее |
|
||
| 1/05171/70 |
Шайба 14 пружинная Подробнее |
|
||
| 1/05202/01 |
Шайба плоская 16,8х28х3 Подробнее |
|
||
| 1/07969/01 |
Шплинт 3,7х25 Подробнее |
|
||
| 1/14223/31 |
Болт Подробнее |
|
||
| 1/14223/31 |
Болт Подробнее |
|
||
| 1/21640/11 |
Гайка М14х1,5-6Н Подробнее |
|
||
| 1/21640/11 |
Гайка М14х1,5-6Н Подробнее |
|
||
| 1/21640/11 |
Гайка М14х1,5-6Н Подробнее |
|
||
| 1/30230/00 |
Заклепка 16х45 Подробнее |
|
||
 |
251648 |
Гайка М14х1,5-6Н ОСТ 37.001.197-75 Подробнее |
||
|
|
251648 |
Гайка М14х1,5-6Н ОСТ 37.001.197-75 Подробнее |
||
| 5511-8601010 |
Надрамник в сборе Подробнее |
|
||
| 5511-8601044-10 |
Кронштейн передний правый в сборе Подробнее |
|
||
| 5511-8601044-11 |
Кронштейн передний правый в сборе Подробнее |
|
||
| 5511-8601045-10 |
Кронштейн передний левый в сборе Подробнее |
|
||
| 5511-8601130 |
Ловитель-амортизатор в сборе Подробнее |
|
||
| 5511-8601147 |
Пластина регулировочная Подробнее |
|
||
| 1 | 5511-8601065-10 |
Поперечина № 1 в сборе Подробнее |
|
|
| 2 | 5511.8601021 |
Лонжерон надрамника правый в сборе Подробнее |
|
|
 |
3 | 5511-8601144 |
Амортизатор в сборе Подробнее |
|
| 4 | 5511-8601148 |
Пластина регулировочная Подробнее |
|
|
| 5 | 5511-8601131 |
Корпус ловителя в сборе Подробнее |
|
|
| 6 | 5511-8601134 |
Накладка Подробнее |
|
|
| 7 | 5511-8601136 |
Хомут в сборе Подробнее |
|
|
 |
8 | 870851 |
Шайба замковая 10 Подробнее |
|
| 9 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 10 | 1/21641/11 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 11 | 1/05172/73 |
Шайба 16 пружинная Подробнее |
|
|
| 12 | 1/05202/01 |
Шайба плоская 16,8х28х3 Подробнее |
|
|
| 13 | 5511-8601075-10 |
Поперечина №2 в сборе Подробнее |
|
|
| 14 | 5511-8601095 |
Усилитель надрамника в сборе Подробнее |
|
|
| 15 | 1/14083/31 |
Болт М14х1,5-6gх35 Подробнее |
|
|
| 16 | 1/14223/31 |
Болт Подробнее |
|
|
|
|
17 | 251648 |
Гайка М14х1,5-6Н ОСТ 37.001.197-75 Подробнее |
|
| 18 | 1/21640/11 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 19 | 1/05171/73 |
Шайба пружинная 14 Подробнее |
|
|
| 20 | 1/05201/01 |
Шайба плоская 14,8х26х3 Подробнее |
|
|
| 21 | 1/13943/21 |
Болт М14х1,5-6gх45 Подробнее |
|
|
| 22 | 1/58405/21 |
Болт М16х1,5-6gх50 Подробнее |
|
|
| 23 | 1/05172/73 |
Шайба 16 пружинная Подробнее |
|
|
| 24 | 1/21641/11 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 25 | 5511-8601020 |
Лонжерон надрамника левый в сборе Подробнее |
|
|
| 26 | 1/07969/01 |
Шплинт 3,7х25 Подробнее |
|
|
| 27 | 5511-8601127-10 |
Палец Подробнее |
|
|
| 28 | 1/05202/01 |
Шайба плоская 16,8х28х3 Подробнее |
|
|
| 29 | 5511-8601127 |
Палец Подробнее |
|
|
| 30 | 5511-8601125 |
Ось шарнира Подробнее |
|
|
| 31 | 5511-8601126 |
Переходник Подробнее |
|
|
| 32 | 864006 |
Масленка 1.3.Ц6хр.ГОСТ 19853-74 Подробнее |
|
|
 |
33 | 5511-8601059 |
Кронштейн стяжки надрамника нижний Подробнее |
|
| 34 | 1/30228/00 |
Заклепка 16х40 Подробнее |
|
|
| 35 | 1/59823/21 |
Болт М16х1,5-6gх150 Подробнее |
|
|
| 36 | 1/05202/01 |
Шайба плоская 16,8х28х3 Подробнее |
|
|
 |
37 | 5511-8601052 |
Кронштейн надрамника боковой Подробнее |
|
| 38 | 1/29985/00 |
Заклепка 12х38 Подробнее |
|
|
| 39 | 1/55404/21 |
Болт М12х1,25-6gх30 Подробнее |
|
|
| 40 | 1/05170/70 |
Шайба 12 пружинная Подробнее |
|
|
| 41 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 42 | 5511-8601045-11 |
Кронштейн передний левый в сборе Подробнее |
|
|
| 43 | 1/29983/00 |
Заклепка 12х32 Подробнее |
|
|
|
|
44 | 251648 |
Гайка М14х1,5-6Н ОСТ 37.001.197-75 Подробнее |
|
| 45 | 1/12559/31 |
Болт М14х1,5-6gх40 Подробнее |
|
