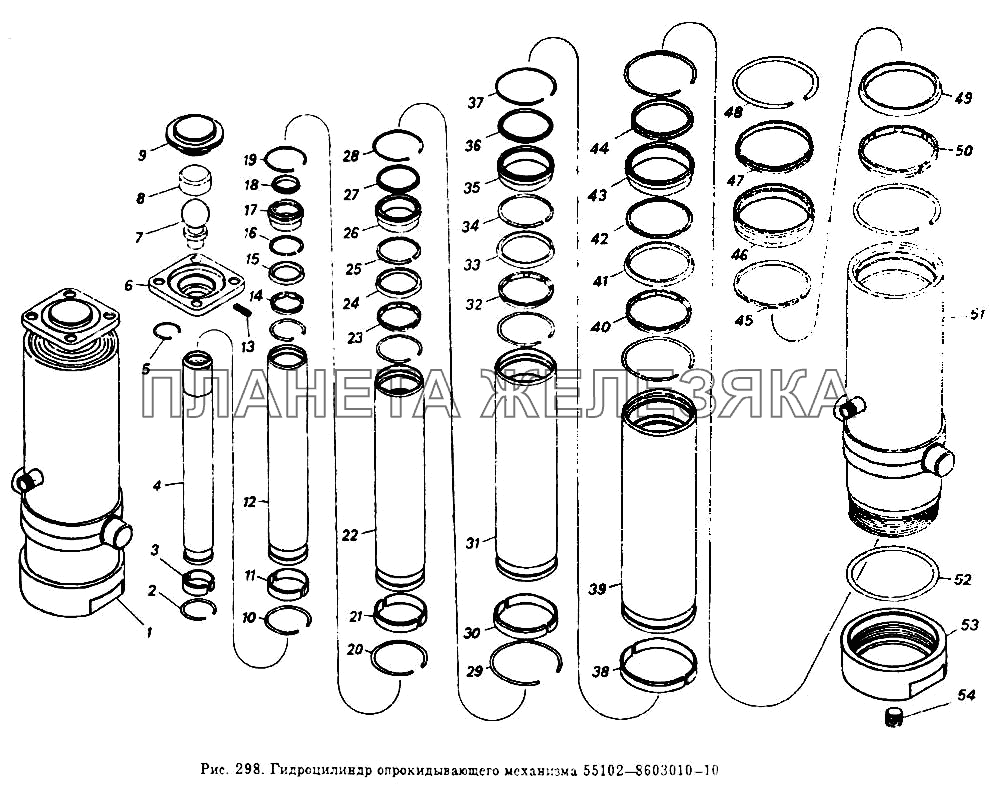

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 15.8603553-11 |
Вкладыш Подробнее |
|
||
| 55102-8603070 |
Опора рамки передняя Подробнее |
|
||
| 1 | 55102-8603010-10 |
Гидроцилиндр в сборе Подробнее |
|
|
| 2 | 12.8603407 |
Кольцо упорное Подробнее |
|
|
| 3 | 12.8603402 |
Направляющая нижняя Подробнее |
|
|
| 4 | 55102-8603125-10 |
Плунжер Подробнее |
|
|
| 5 | 15.8603555 |
Кольцо стопорное Подробнее |
|
|
| 6 | 15.8603551 |
Опора шаровая Подробнее |
|
|
| 7 | 15.8603552 |
Головка шаровая Подробнее |
|
|
| 8 | 15.8603553.10 |
Вкладыш Подробнее |
|
|
| 9 | 15.8603554-10 |
Вставка Подробнее |
|
|
| 10 | 13.8603407 |
Кольцо упорное Подробнее |
|
|
| 11 | 13.8603402 |
Направляющая нижняя Подробнее |
|
|
| 12 | 55102-8603101-10 |
Плунжер Подробнее |
|
|
| 13 | 1/37461/01 |
Винт М6-6gх8 Подробнее |
|
|
| 14 | 12.8603405 |
Проставка Подробнее |
|
|
| 15 | 12.8603403 |
Манжета Подробнее |
|
|
| 16 | 12.8603406 |
Кольцо защитное Подробнее |
|
|
| 17 | 12.8603401-20 |
Направляющая Подробнее |
|
|
| 18 | 12.8603404 |
Чистильщик Подробнее |
|
|
| 19 | 12.8603408 |
Кольцо разрезное Подробнее |
|
|
| 20 | 14.8603407 |
Кольцо упорное Подробнее |
|
|
| 21 | 14.8603402 |
Направляющая нижняя Подробнее |
|
|
| 22 | 55102-8603102-10 |
Плунжер Подробнее |
|
|
| 23 | 13.8603405 |
Проставка Подробнее |
|
|
| 24 | 13.8603403 |
Манжета Подробнее |
|
|
| 25 | 13.8603406 |
Кольцо защитное Подробнее |
|
|
| 26 | 13.8603401-20 |
Направляющая Подробнее |
|
|
| 27 | 13.8603404 |
Чистильщик Подробнее |
|
|
| 28 | 13.8603408 |
Кольцо разрезное Подробнее |
|
|
| 29 | 15.8603407 |
Кольцо упорное Подробнее |
|
|
| 30 | 15.8603402 |
Направляющая нижняя Подробнее |
|
|
| 31 | 55102-8603103-10 |
Плунжер Подробнее |
|
|
| 32 | 14.8603405 |
Проставка Подробнее |
|
|
| 33 | 14.8603403 |
Манжета Подробнее |
|
|
| 34 | 15.8603406 |
Кольцо защитное Подробнее |
|
|
| 35 | 14.8603401-20 |
Направляющая Подробнее |
|
|
| 36 | 14.8603404 |
Чистильщик Подробнее |
|
|
| 37 | 14.8603408 |
Кольцо разрезное Подробнее |
|
|
| 38 | 16.8603402 |
Направляющая нижняя Подробнее |
|
|
| 39 | 55102-8603104-10 |
Плунжер Подробнее |
|
|
| 40 | 15.8603405 |
Проставка Подробнее |
|
|
| 41 | 15.8603403 |
Манжета Подробнее |
|
|
| 42 | 14.8603406 |
Кольцо защитное Подробнее |
|
|
| 43 | 15.8603401-20 |
Направляющая Подробнее |
|
|
| 44 | 15.8603404 |
Чистильщик Подробнее |
|
|
| 45 | 16.8603406 |
Кольцо защитное Подробнее |
|
|
| 46 | 16.8603401-20 |
Направляющая Подробнее |
|
|
| 47 | 16.8603404 |
Чистильщик Подробнее |
|
|
| 48 | 16.8603407 |
Кольцо упорное Подробнее |
|
|
| 49 | 16.8603403 |
Манжета Подробнее |
|
|
| 50 | 16.8603405 |
Проставка Подробнее |
|
|
| 51 | 55102-8603015-20 |
Корпус Подробнее |
|
|
| 52 | Кольцо 165-175-46-22 |
Кольцо 165-175-46-22 Подробнее |
|
|
| 53 | 16.8603502 |
Днище Подробнее |
|
|
| 54 | Пробка КГ3/8" |
Пробка КГ3/8" Подробнее |
|
