| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

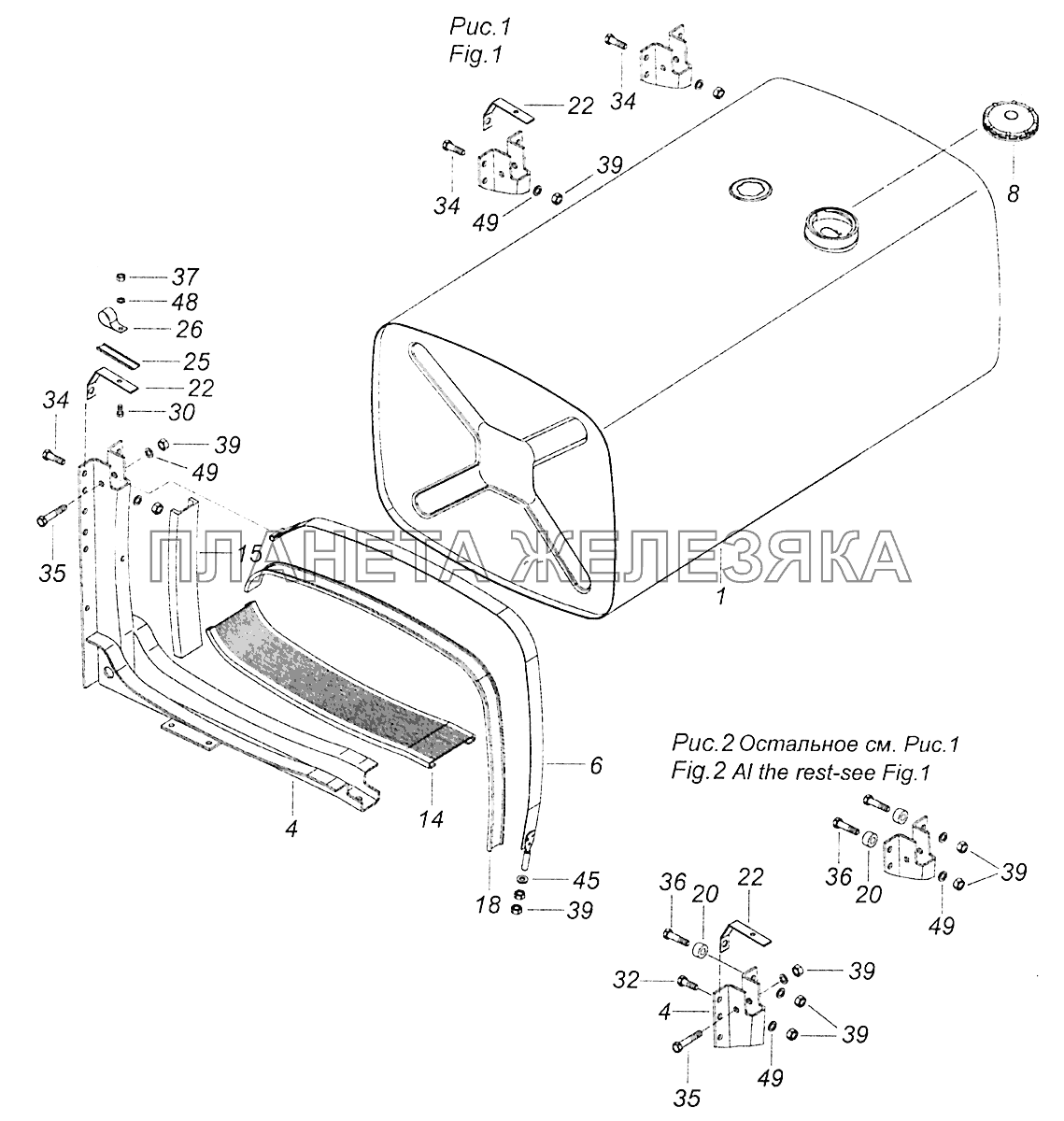

| 5308-1100050 |
Установка топливного бака Подробнее |
|
||
| 5308-1100050-10 |
Установка топливного бака Подробнее |
|
||
| 1 | 53215-1101010-05 |
Бак топливный Подробнее |
|
|
| 1 | 53215-1101010-15 |
Бак топливный Подробнее |
|
|
| 4 | 53212-1101104-02 |
Кронштейн крепления топливного бака Подробнее |
|
|
| 6 | 53212-1101110-01 |
Хомут крепления топливного бака Подробнее |
|
|
| 8 | 53215-1103001-20 |
Установка крышки топливного бака Подробнее |
|
|
| 14 | 55102-1101109-01 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
|
| 15 | 55102-1101109-02 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
|
 |
18 | 541121-1101115 |
Прокладка хомута крепления топливного бака Подробнее |
|
| 20 | 43118-1101119-10 |
Проставка Подробнее |
|
|
| 22 | 5320-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 25 | 53205-3506221 |
Втулка трубки Подробнее |
|
|
| 26 | 5320-3506432 |
Скоба Подробнее |
|
|
| 30 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 32 | 1/55403/21 |
Болт М12х1,25-6gх25 Подробнее |
|
|
| 34 | 1/55406/21 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 35 | 1/55411/21 |
Болт М12х1,25-6gх65 Подробнее |
|
|
| 36 | 1/55408/21 |
Болт М12х1,25-6gх50 Подробнее |
|
|
| 37 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 39 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 45 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 48 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 49 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
