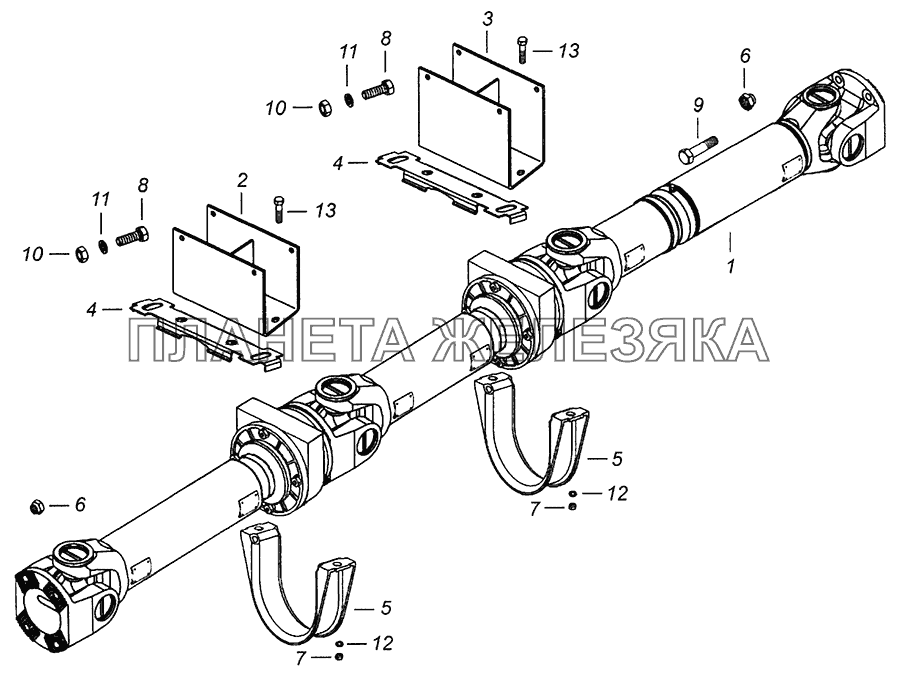

№ | Номер детали | Наименование детали | ||
---|---|---|---|---|
43085-2200001-20 |
Установка карданных валов Подробнее |
|
||
5308-220000-25 |
Установка карданных валов Подробнее |
|
||
5308-2200001-20 |
Установка карданных валов Подробнее |
|
||
1 | 43085-2201006-20 |
Вал карданный четырехшарнирный Подробнее |
|
|
1 | 5308-2201006-20 |
Вал карданный четырехшарнирный Подробнее |
|
|
1 | 5308-2201006-25 |
Вал карданный четырехшарнирный Подробнее |
|
|
2 | 5308-2202097-20 |
Кронштейн Подробнее |
|
|
3 | 5308-2202097-25 |
Кронштейн Подробнее |
|
|
![]() |
4 | 4325-2202062 |
Пластина Подробнее |
|
![]() |
5 | 4325-2202093 |
Хомут Подробнее |
|
![]() |
6 | 251648 |
Гайка М14х1,5-6Н ОСТ 37.001.197-75 Подробнее |
|
7 | 251649 |
Гайка М16х1,5-6Н ОСТ 37.001.197-97 Подробнее |
|
|
8 | 1/55404/21 |
Болт М12х1,25-6gх30 Подробнее |
|
|
9 | 1/58601/31 |
Болт М14x1,5-6gх50 Подробнее |
|
|
10 | 1/61015/21 |
Гайка М12х1,25-6Н Подробнее |
|
|
11 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
12 | 1/05202/01 |
Шайба плоская 16,8х28х3 Подробнее |
|
|
![]() |
13 | 853025 |
Болт М16х1,5-6gх42 Подробнее |
