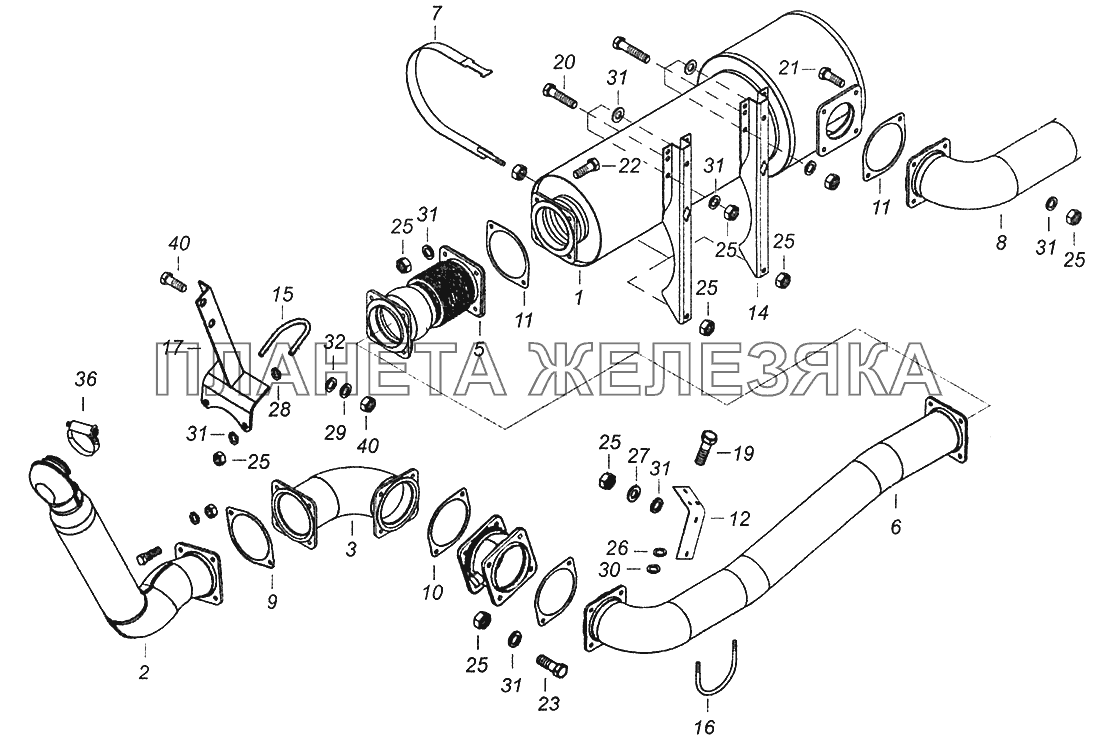

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 5308-1200001-10 |
Установка системы выпуска Подробнее |
|
||
| 5308-1200001-11 |
Установка системы выпуска Подробнее |
|
||
| 5308-1200001-12 |
Установка системы выпуска Подробнее |
|
||
| 5308-1200001-13 |
Установка системы выпуска Подробнее |
|
||
 |
1 | 6520-1201010 |
Глушитель выпуска Подробнее |
|
| 2 | 5308-1203010-10 |
Труба приемная Подробнее |
|
|
| 3 | 5308-1203011-20 |
Труба передняя Подробнее |
|
|
 |
5 | 65115-1203012 |
Металлорукав Подробнее |
|
| 6 | 5308-1203013-20 |
Труба задняя Подробнее |
|
|
 |
7 | 54115-1203047 |
Хомут Подробнее |
|
| 7 | 54115-1203047-01 |
Хомут Подробнее |
|
|
| 8 | 65117-1203048 |
Труба выпускная Подробнее |
|
|
| 9 | 43118-1101119-10 |
Проставка Подробнее |
|
|
 |
10 | 5320-1203020 |
Прокладка фланца Подробнее |
|
 |
11 | 54115-1203020 |
Прокладка Подробнее |
|
| 12 | 5308-1203034-11 |
Кронштейн Подробнее |
|
|
| 12 | 5308-1203034-20 |
Кронштейн Подробнее |
|
|
| 14 | 54115-1203041-01 |
Кронштейн глушителя Подробнее |
|
|
| 14 | 54115-1203041-10 |
Кронштейн глушителя Подробнее |
|
|
 |
15 | 54115-1203061 |
Стремянка Подробнее |
|
| 16 | 6540-1203065 |
Стремянка Подробнее |
|
|
| 17 | 43255-1203184-04 |
Кронштейн Подробнее |
|
|
| 19 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 20 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 21 | 1/59709/21 |
Болт М10х1,25-6gх35 Подробнее |
|
|
| 22 | 1/13070/21 |
Болт М10х1,25-6gх40 Подробнее |
|
|
| 23 | 1/59720/21 |
Болт М10х1,25-6gх110 Подробнее |
|
|
| 25 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 26 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 27 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
| 28 | 1/26468/01 |
Шайба плоская 10,2х25х2 Подробнее |
|
|
| 29 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 30 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 31 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 32 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 36 | 45104120000190 |
Хомут специальный 3354862 Подробнее |
|
|
| 40 | 45104991002800 |
Болт М12-6gx60 Подробнее |
|
