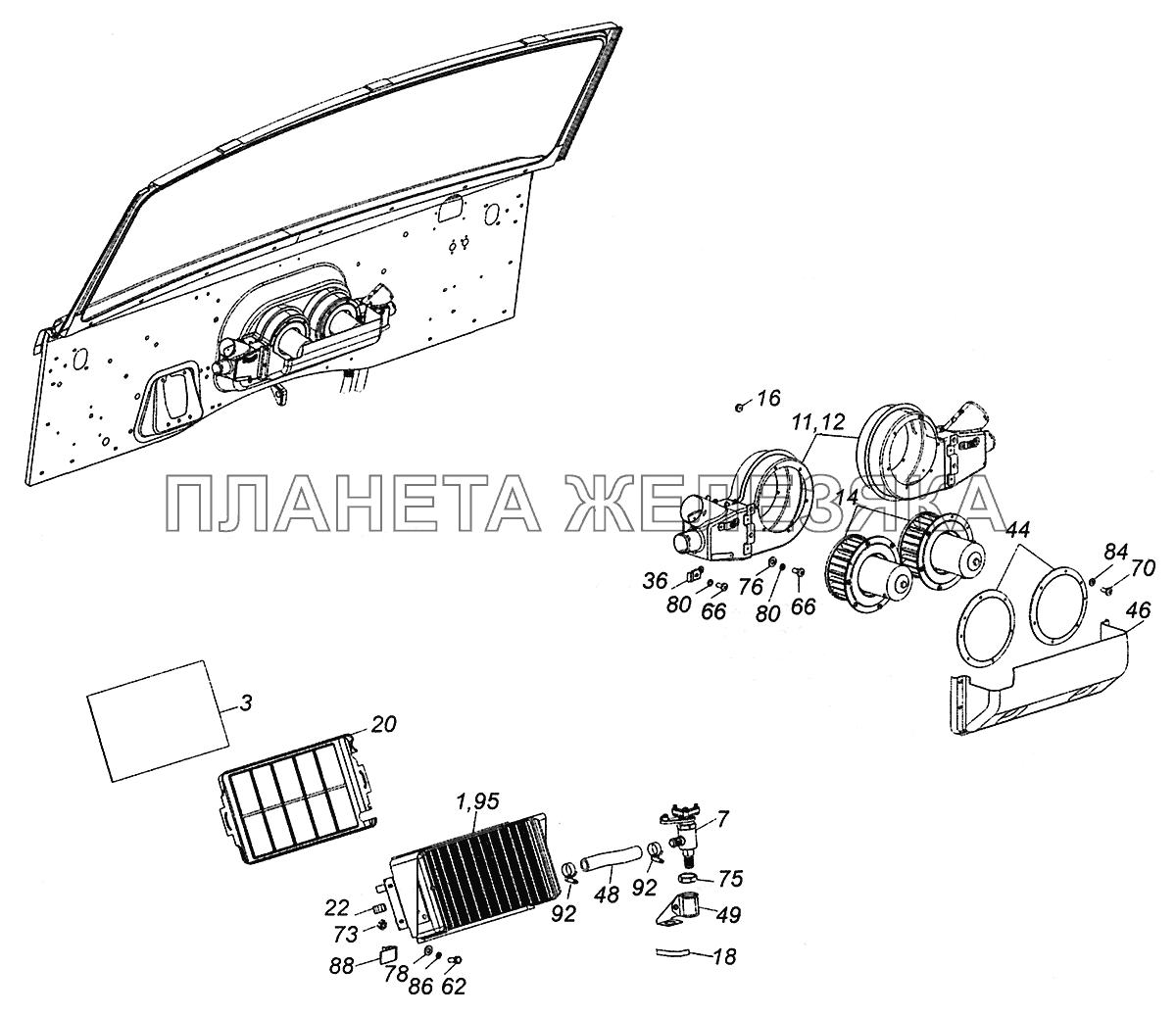

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 22.8101060 |
Радиатор отопителя Подробнее |
|
| 1 | 4308-8101060 |
Радиатор отопителя Подробнее |
|
|
 |
3 | 5320-8101294 |
Фильтроэлемент Подробнее |
|
 |
7 | 1001-8105160 |
Кран отопителя Подробнее |
|
| 7 | 5320-8105160-02 |
Кран отопления Подробнее |
|
|
 |
11 | 5320-8118026 |
Улитка с распределителем правая в сборе Подробнее |
|
 |
12 | 5320-8118027 |
Улитка с распределителем левая в сборе Подробнее |
|
| 14 | 5320-8118069 |
Колесо рабочее с электродвигателем в сборе Подробнее |
|
|
| 16 | 5320-1310277 |
Втулка оболочки троса Подробнее |
|
|
| 18 | 5320-3724119 |
Прокладка защитная пучка проводов Подробнее |
|
|
| 20 | 5320-8101290 |
Рамка фильтра Подробнее |
|
|
| 22 | 5320-8101292 |
Держатель Подробнее |
|
|
| 36 | 5320-8109365 |
Прижим троса Подробнее |
|
|
| 44 | 5320-8118093 |
Кольцо фланца Подробнее |
|
|
| 46 | 5320-8118101-01 |
Кожух Подробнее |
|
|
| 48 | 5320-8120143 |
Шланг отопителя передний Подробнее |
|
|
| 49 | 5320-8120167 |
Скоба отводящего шланга Подробнее |
|
|
| 62 | 1\09022\21 |
Болт М6-6gx16 Подробнее |
|
|
| 66 | 1\32740\01 |
Винт М5-6gx12 Подробнее |
|
|
| 70 | 1\32760\01 |
Винт М6-6gx12 Подробнее |
|
|
| 73 | 1\58962\11 |
Гайка М6-6Н Подробнее |
|
|
| 75 | 1\07269\11 |
Гайка низкая М24х1.5-6Н Подробнее |
|
|
| 76 | 1\05193\01 |
Шайба плоская 5x10 Подробнее |
|
|
| 78 | 1\05194\01 |
Шайба плоская 6x12 Подробнее |
|
|
| 80 | 1\11954\73 |
Шайба пружинная 5 Подробнее |
|
|
| 84 | 1\05164\77 |
Шайба пружинная 6 Подробнее |
|
|
| 86 | 1\05164\77 |
Шайба пружинная 6 Подробнее |
|
|
| 88 | 1\04187\01 |
Скоба крепежная 18 Подробнее |
|
|
| 92 | 45104998010890 |
Хомут ТОRRО20-32/12-С7W1 Подробнее |
|
|
| 95 | 45104810106010 |
Радиатор отопителя салона автомобиля Подробнее |
|
