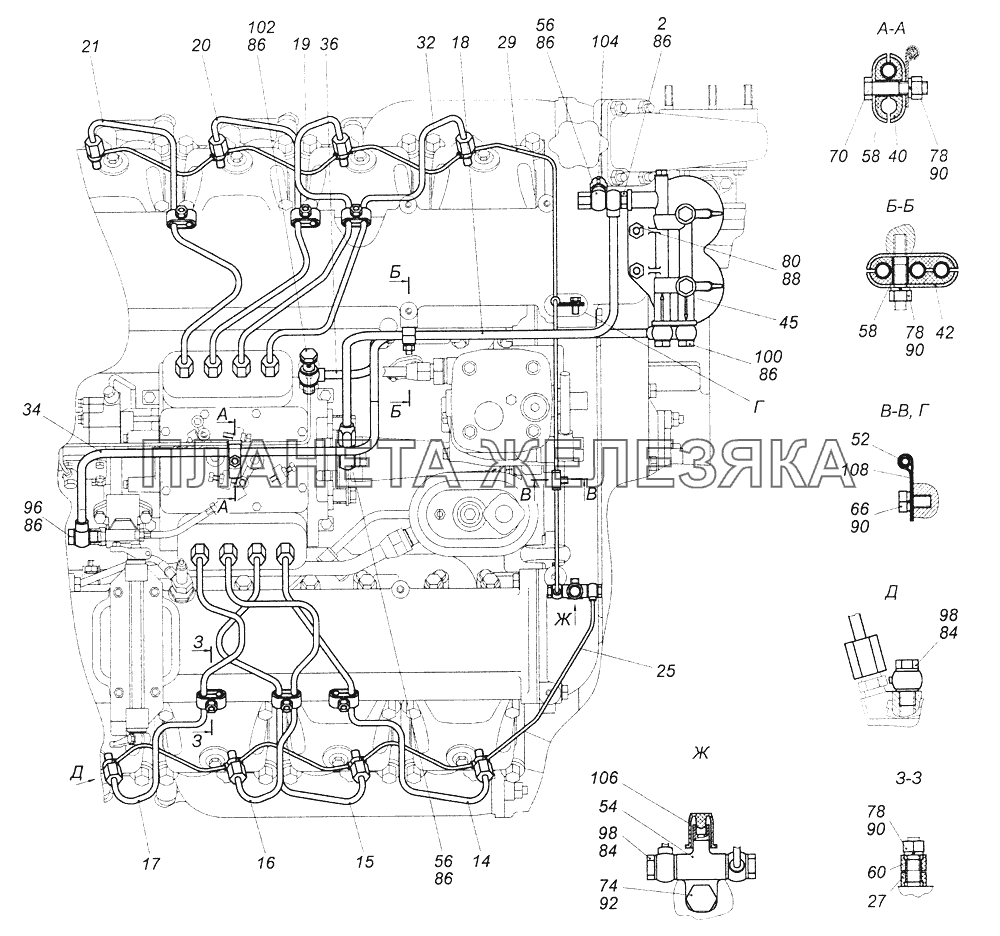

| ← 740.13-1104000-10 Установка топливопроводов | 740.51-1104000 Установка топливопроводов → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
2 | 740.21-1104020 |
Клапан в сборе Подробнее |
|
| 14 | 740.21-1104310 |
Трубка топливная первой секции ТНВД Подробнее |
|
|
| 15 | 740.21-1104312 |
Трубка топливная второй секции ТНВД Подробнее |
|
|
| 16 | 740.21-1104314 |
Трубка топливная третьей секции ТНВД Подробнее |
|
|
| 17 | 740.21-1104316 |
Трубка топливная четвертой секции ТНВД Подробнее |
|
|
| 18 | 740.21-1104318 |
Трубка топливная пятой секции ТНВД Подробнее |
|
|
| 19 | 740.21-1104320 |
Трубка топливная шестой секции ТНВД Подробнее |
|
|
| 20 | 740.21-1104322 |
Трубка топливная седьмой секции ТНВД Подробнее |
|
|
| 21 | 740.21-1104324 |
Трубка топливная восьмой секции ТНВД Подробнее |
|
|
| 25 | 740.11-110436-10 |
Трубка топливная дренажная форсунок левых головок Подробнее |
|
|
| 27 | 740.1104358 |
Скоба крепления топливных трубок Подробнее |
|
|
| 29 | 740.11-1104370-10 |
Трубка топливная дренажная форсунок правых головок Подробнее |
|
|
 |
32 | 7406.1104384 |
Трубка топливная отводящая ТНВД Подробнее |
|
 |
34 | 7406.1104422 |
Трубка отводящая топливного насоса Подробнее |
|
 |
36 | 7406.1104426 |
Трубка топливная подводящая ТНВД Подробнее |
|
 |
40 | 740.1104440 |
Скоба Подробнее |
|
 |
42 | 740.1104458 |
Скоба крепления топливных трубок Подробнее |
|
 |
45 | 740.21-1117010 |
Фильтр тонкой очистки топлива Подробнее |
|
| 52 | 740.1104336 |
Прокладка Подробнее |
|
|
| 54 | 740.1104353 |
Тройник крепления топливных трубок Подробнее |
|
|
 |
56 | 740.1104429 |
Наконечник Подробнее |
|
| 58 | 740.1104460-10 |
Втулка Подробнее |
|
|
| 60 | 740.1104473-10 |
Втулка Подробнее |
|
|
| 66 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 70 | 1/60439/21 |
Болт М8-6gх35 Подробнее |
|
|
| 74 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 78 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 80 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
||
| 84 | 1/02844/60 |
Прокладка уплотнительная 10х16х1,5 Подробнее |
|
|
| 86 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 88 | 1/26014/73 |
Шайба 10 волнистая Подробнее |
|
|
| 90 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 92 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 96 | 870005 |
Болт М14х1,5-6gх30 Подробнее |
|
|
| 98 | 870007 |
Болт М10х1,25-6gх23 Подробнее |
|
|
| 100 | 870022 |
Болт М14х1,5-6gх48 Подробнее |
|
|
 |
102 | 870031 |
Болт М14х1,5-6gх50 Подробнее |
|
| 104 | 870825-01 |
Пробка транспортная М16х1,5-6Н Подробнее |
|
|
| 106 | 870830 |
Заглушка Подробнее |
|
|
| 108 | 870931 |
Кляммер Подробнее |
|
