| ← 5320-3700087 Монтаж электрооборудования подогревателя | 7406.3701002-20 Установка генератора → |

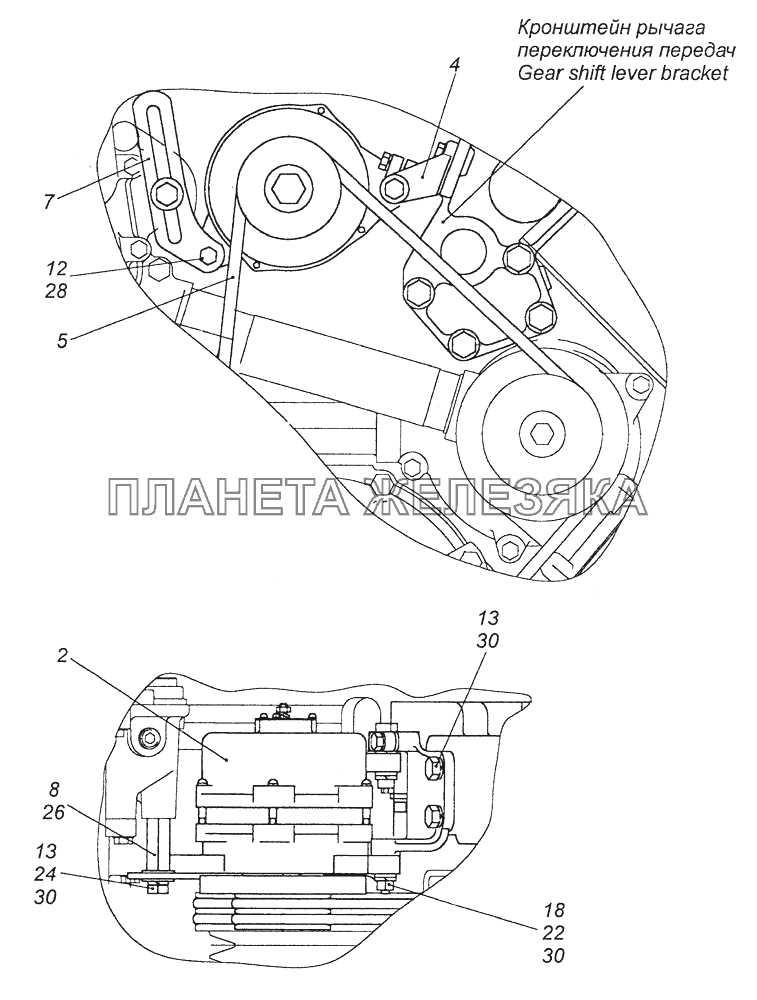

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 2 | 740.3701008-30 |
Генератор с пальцем в сборе Подробнее |
|
|
| 4 | 740.3701770-10 |
Кронштейн генератора Подробнее |
|
|
| 5 | 740.1307170 |
Ремень 1-8,5х8х1320 Подробнее |
|
|
 |
7 | 740.3701790 |
Планка крепления генератора Подробнее |
|
| 8 | 740.3701792 |
Проставка планки Подробнее |
|
|
| 12 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 13 | 1/59707/31 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 18 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 22 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
| 24 | 1/26468/01 |
Шайба плоская 10,2х25х2 Подробнее |
|
|
| 26 | 1/05201/01 |
Шайба плоская 14,8х26х3 Подробнее |
|
|
| 28 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 30 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
