| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

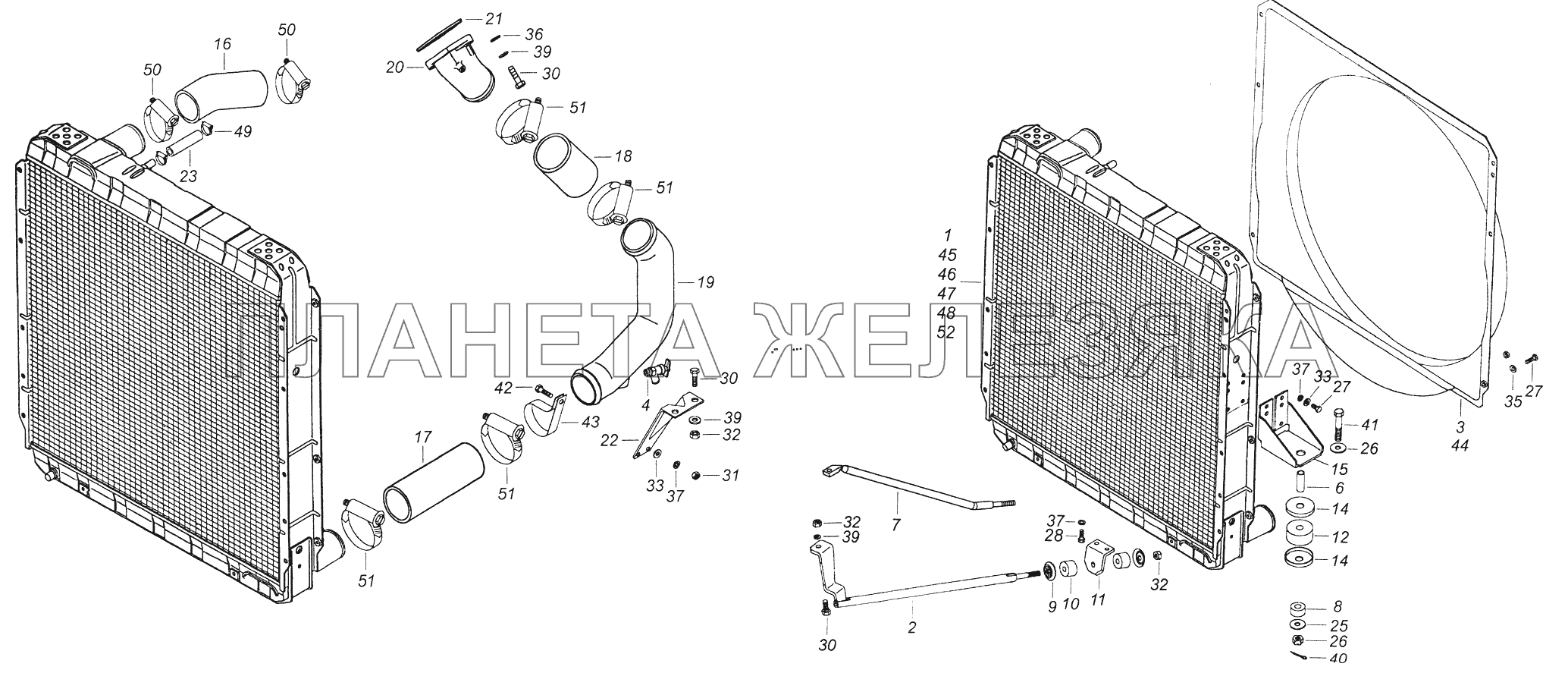

| 54115-1300023-10 |
Установка радиатора Подробнее |
|
||
| 65115-1300023 |
Установка радиатора Подробнее |
|
||
 |
1 | 54115-1301010-10 |
Радиатор в сборе Подробнее |
|
| 2 | 54115-1302034 |
Тяга крепления радиатора Подробнее |
|
|
| 3 | 53205-1309010 |
Кожух вентилятора с накладкой в сборе Подробнее |
|
|
 |
4 | 5320-8105010 |
Кран сливной в сборе Подробнее |
|
 |
6 | 5320-1302031 |
Втулка распорная Подробнее |
|
| 7 | 65115-1302034 |
Тяга крепления радиатора Подробнее |
|
|
| 8 | 5320-1302037 |
Подушка крепления радиатора Подробнее |
|
|
| 9 | 5320-1302038 |
Чашка буфера тяги Подробнее |
|
|
| 10 | 5320-1302040 |
Буфер тяги крепления радиатора Подробнее |
|
|
| 11 | 54115-1302047 |
Кронштейн Подробнее |
|
|
 |
12 | 5320-1302060 |
Подушка подвески радиатора Подробнее |
|
| 14 | 5320-1302062 |
Чашка подвески радиатора Подробнее |
|
|
 |
15 | 54115-1302077-10 |
Кронштейн подвески радиатора Подробнее |
|
 |
16 | 5320-1303010 |
Рукав Подробнее |
|
| 17 | 54115-1303026 |
Рукав Подробнее |
|
|
 |
18 | 5320-1303027 |
Рукав Подробнее |
|
| 19 | 5320-1303028 |
Колено подводящего патрубка водяного трубопровода Подробнее |
|
|
 |
20 | 54115-1303058-10 |
Патрубок подводящий водяного трубопровода Подробнее |
|
 |
21 | 5320-1303063 |
Прокладка подводящего патрубка Подробнее |
|
| 22 | 54115-1303079-01 |
Кронштейн крепления колена подводящего трубопровода Подробнее |
|
|
| 23 | 5320-1311063-01 |
Рукав от радиатора к бачку Подробнее |
|
|
| 25 | 250977 |
Гайка М12х1,25-6Н ОСТ 37.001.108-93 Подробнее |
|
|
| 26 | 252045 |
Шайба плоская 12х34 ОСТ 37.001.144-96 Подробнее |
|
|
| 27 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 28 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 30 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 31 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 32 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 33 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 35 | 1/26470/01 |
Шайба плоская 8,45х25х2,5 Подробнее |
|
|
| 36 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 37 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 39 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 40 | 1/07336/01 |
Шплинт 3х25 Подробнее |
|
|
 |
41 | 853032 |
Болт М12х1,25-6gх65 Подробнее |
|
| 42 | 853062 |
Болт М8-6gх45 Подробнее |
|
|
| 43 | 853897 |
Хомут 75 Подробнее |
|
|
| 44 | 45104110901700 |
Кожух вентилятора Подробнее |
|
|
| 45 | 12.1301010-21 |
Радиатор Подробнее |
|
|
| 46 | 146.1301010-10 |
Радиатор ТУ 4591-042-002321 82-1997 Подробнее |
|
|
| 47 | 146.1301010-11 |
Радиатор ТУ 4591-042-00232182-1997 Подробнее |
|
|
| 48 | 12.1301010-20 |
Радиатор Подробнее |
|
|
| 49 | 45104998011090 |
Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 Подробнее |
|
|
| 50 | 45104998010590 |
Хомут ТОRRО 60-80/12-С7W1 Подробнее |
|
|
| 51 | 45101998010690 |
Хомут TORRO 70-90/12-C7W1 Подробнее |
|
|
| 52 | 45104130101001 |
Радиатор Подробнее |
|
