| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 53228-1100005-31 |

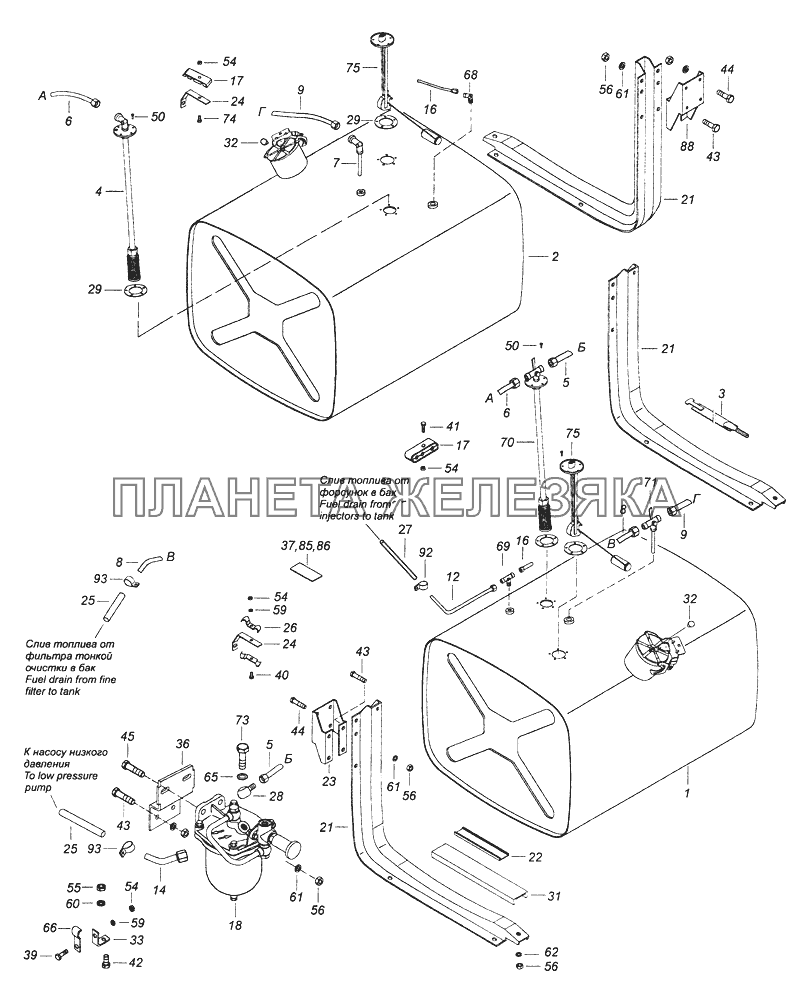

Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 53228-1100005-32 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 53228-1100005-33 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 53228-1100005-34 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 53228-1100005-35 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 53228-1100005-36 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 53228-1100005-37 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 53228-1100005-38 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 1 | 5410-1101010-10 |
Бак топливный в сборе Подробнее |
|
|
 |
2 | 5511-1101010-10 |
Бак топливный Подробнее |
|
| 3 | 5320-1101110-20 |
Хомут крепления топливного бака Подробнее |
|
|
| 4 | 5320-1104012 |
Трубка приемная с фильтром в сборе Подробнее |
|
|
| 5 | 43114-1104025-30 |
Трубка Подробнее |
|
|
| 6 | 43114-1104077-32 |
Трубка Подробнее |
|
|
| 7 | 5320-1104136 |
Трубка слива топлива в бак с угольником в сборе Подробнее |
|
|
| 8 | 43114-1104148-33 |
Трубка Подробнее |
|
|
| 8 | 43114-1104148-34 |
Трубка Подробнее |
|
|
| 8 | 43114-1104148-35 |
Трубка Подробнее |
|
|
| 9 | 43114-1104152-32 |
Трубка Подробнее |
|
|
| 12 | 43114-1104180-31 |
Трубка Подробнее |
|
|
| 12 | 43114-1104180-32 |
Трубка Подробнее |
|
|
| 14 | 43101-1104260 |
Трубка Подробнее |
|
|
| 16 | 43114-1104280-32 |
Трубка Подробнее |
|
|
 |
17 | 740.1104458 |
Скоба крепления топливных трубок Подробнее |
|
| 18 | 740.1105010-01 |
Фильтр грубой очистки топлива в сборе Подробнее |
|
|
| 18 | 7406.1105010 |
Фильтр грубой очистки с насосом предпусковой прокачки топлива Подробнее |
|
|
 |
21 | 5320-1101104-10 |
Кронштейн крепления топливного бака Подробнее |
|
| 22 | 5320-1101113 |
Прокладка Подробнее |
|
|
| 23 | 4310-1101106-10 |
Проставка Подробнее |
|
|
| 24 | 5320-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 25 | 5320-1104102 |
Рукав соединительный топливопроводов Подробнее |
|
|
| 26 | 5320-1104119 |
Скоба крепления топливопроводов Подробнее |
|
|
| 27 | 5320-1104159 |
Шланг соединительный топливных трубопроводов Подробнее |
|
|
 |
28 | 740.1104429 |
Наконечник Подробнее |
|
 |
29 | 5320-3827013 |
Прокладка датчика Подробнее |
|
 |
31 | 55102-1101109 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
| 32 | 4310-1103080 |
Заглушка Подробнее |
|
|
| 33 | 43101-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 36 | 43114-1105019 |
Кронштейн Подробнее |
|
|
| 37 | 4310-3903030 |
Табличка инструкционная: о пользовании распределительного топливного крана Подробнее |
|
|
| 39 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 40 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 41 | 1/60439/21 |
Болт М8-6gх35 Подробнее |
|
|
| 42 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 43 | 1/55404/21 |
Болт М12х1,25-6gх30 Подробнее |
|
|
| 44 | 1/55406/21 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 45 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 50 | 1/03893/01 |
Винт М5-6gх10 Подробнее |
|
|
| 54 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 55 | 1/21047/11 |
Гайка М10x1,25-6Н Подробнее |
|
|
| 56 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 59 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 60 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 61 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 62 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 65 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 66 | 853923 |
Скоба Подробнее |
|
|
| 68 | 853965 |
Угольник 6 ввертный Подробнее |
|
|
| 69 | 864869 |
Тройник 6 ввертный Подробнее |
|
|
| 70 | 5410-1104012 |
Трубка приемная с фильтром в сборе Подробнее |
|
|
| 71 | 5410-1104136 |
Трубка слива топлива в бак с угольником в сборе Подробнее |
|
|
| 73 | 870005 |
Болт М14х1,5-6gх30 Подробнее |
|
|
| 74 | 1/60438/21 |
Болт М8-6gх30 Подробнее |
|
|
| 75 | 4573824459 |
Датчик указателя уровня топлива СЯМИ 407611-114-01 Подробнее |
|
|
| 85 | 4310-3903030-03 |
Табличка инструкционная Подробнее |
|
|
| 86 | 4310-3903030-10 |
Табличка инструкционная Подробнее |
|
|
| 88 | 4310-1101106 |
Проставка Подробнее |
|
|
| 92 | 45104998011390 |
Хомут ТОRRО 8-16/9-С7W1 Подробнее |
|
|
| 93 | 45104998011090 |
Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 Подробнее |
|
