| ← 4310-8501016 Каркас основания платформы | 6350-8502041-73 Стойка передняя левая → |

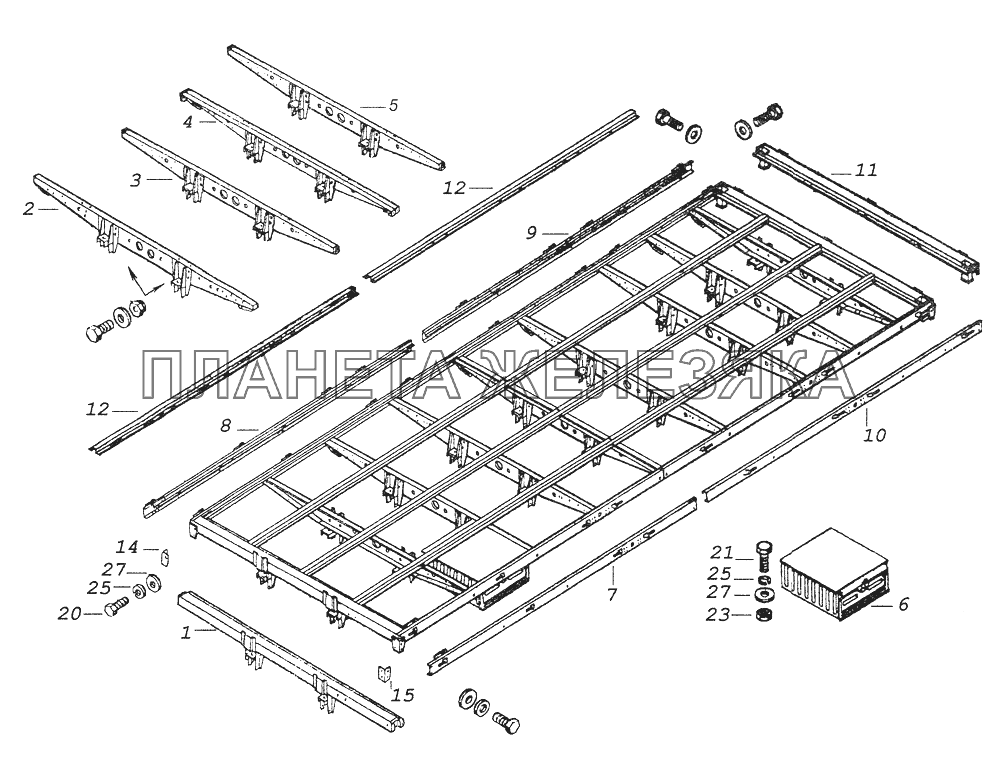

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 43118-8501016-31 |
Каркас основания платформы Подробнее |
|
||
| 43118-8501016-32 |
Каркас основания платформы Подробнее |
|
||
| 43118-8501016-33 |
Каркас основания платформы Подробнее |
|
||
| 53212-8501016 |
Каркас основания платформы в сборе Подробнее |
|
||
| 53212-8501016-01 |
Каркас основания платформы Подробнее |
|
||
| 53212-8501016-65 |
Каркас основания платформы Подробнее |
|
||
| 53212-8501016-66 |
Каркас основания платформы Подробнее |
|
||
| 532127-8501016 |
Каркас основания платформы Подробнее |
|
||
| 1 | 53212-8501110 |
Балка поперечная №1 в сборе Подробнее |
|
|
| 2 | 53212-8501124 |
Балка поперечная №2 в сборе Подробнее |
|
|
| 3 | 53212-8501130 |
Балка поперечная № З Подробнее |
|
|
| 4 | 53212-8501150 |
Балка поперечная № 5 Подробнее |
|
|
| 5 | 43118-8501124-31 |
Балка поперечная №2 Подробнее |
|
|
| 5 | 532007-8507010 |
Ящик платформы Подробнее |
|
|
| 6 | 4310-8507010-03 |
Ящик платформы Подробнее |
|
|
| 6 | 431007-8507010-03 |
Ящик платформы Подробнее |
|
|
 |
6 | 5320-8507010 |
Ящик платформы в сборе Подробнее |
|
| 7 | 53212-8522054 |
Обвязка боковая передняя правая Подробнее |
|
|
| 7 | 53212-8522054-65 |
Обвязка боковая передняя пр. Подробнее |
|
|
| 8 | 53212-8522055 |
Обвязка боковая передняя левая Подробнее |
|
|
| 8 | 53212-8522055-65 |
Обвязка боковая передняя лев. Подробнее |
|
|
| 9 | 53212-8522058 |
Обвязка задняя правая Подробнее |
|
|
| 9 | 53212-8522058-65 |
Обвязка боковая задняя пр. Подробнее |
|
|
| 10 | 53212-8522059 |
Обвязка боковая задняя левая Подробнее |
|
|
| 10 | 53212-8522059-65 |
Обвязка боковая задняя лев. Подробнее |
|
|
| 11 | 53212-8522066 |
Обвязка задняя Подробнее |
|
|
| 12 | 53212-8501187 |
Усилитель пола Подробнее |
|
|
| 14 | 5320-8522062 |
Угольник крепления обвязок правый Подробнее |
|
|
| 15 | 5320-8522063 |
Угольник крепления обвязок левый Подробнее |
|
|
| 20 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 21 | 1/60438/21 |
Болт М8-6gх30 Подробнее |
|
|
| 23 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 25 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 27 | 1/26467/01 |
Шайба плоская 8х20 Подробнее |
|
