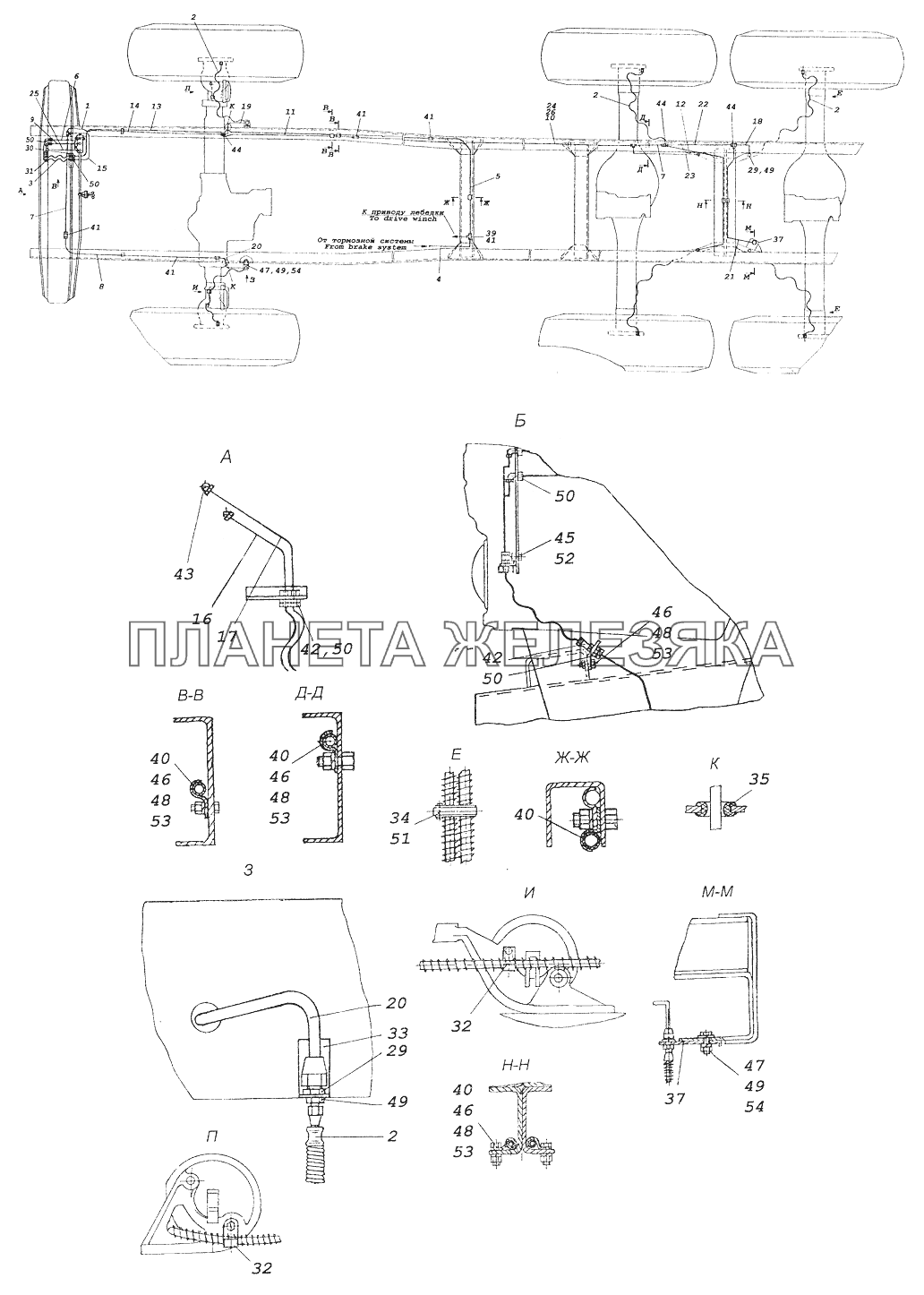

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 43118-3125001-20 |
Установка системы накачки шин Подробнее |
|
||
| 43118-3125001-21 |
Установка системы накачки шин Подробнее |
|
||
| 43118-3125001-22 |
Установка системы накачки шин Подробнее |
|
||
| 43118-3125001-31 |
Установка системы накачки шин Подробнее |
|
||
| 43118-3125001-32 |
Установка системы накачки шин Подробнее |
|
||
| 53212-3506176 |
Базовый чертеж трубки Подробнее |
|
||
| 1 | 4310-3122001 |
Установка крана управления Подробнее |
|
|
| 2 | 4310-3125050-20 |
Шланг гибкий Подробнее |
|
|
 |
3 | 5425-3506060 |
Шланг гибкий к двухсекционному крану Подробнее |
|
| 4 | 4310-3125070-10 |
Трубка Подробнее |
|
|
| 5 | 4310-3125072-10 |
Трубка Подробнее |
|
|
| 6 | 4310-3125074 |
Трубка от крана управления к шинам колес первая в сборе Подробнее |
|
|
| 7 | 4310-3125076-10 |
Трубка Подробнее |
|
|
| 8 | 4310-3125078-10 |
Трубка Подробнее |
|
|
| 9 | 43118-3125080-20 |
Трубка Подробнее |
|
|
| 10 | 43118-3125082-20 |
Трубка Подробнее |
|
|
| 11 | 43118-3125084-20 |
Трубка Подробнее |
|
|
| 12 | 43114-3125086 |
Трубка Подробнее |
|
|
| 13 | 43118-3125090-20 |
Трубка Подробнее |
|
|
| 14 | 43118-3125092-20 |
Трубка Подробнее |
|
|
| 15 | 4310-3125094-10 |
Трубка Подробнее |
|
|
| 16 | 4310-3125096-10 |
Трубка Подробнее |
|
|
| 17 | 4310-3125104-10 |
Трубка Подробнее |
|
|
| 18 | 43114-3125106 |
Трубка Подробнее |
|
|
| 19 | 43118-3125108-30 |
Трубка Подробнее |
|
|
| 20 | 43118-3125110-30 |
Трубка Подробнее |
|
|
| 21 | 43114-3125112 |
Трубка Подробнее |
|
|
| 22 | 43114-3125114 |
Трубка Подробнее |
|
|
| 23 | 43118-3125116-20 |
Трубка Подробнее |
|
|
| 24 | 43118-3125082-21 |
Трубка Подробнее |
|
|
| 25 | 4310-3125194-10 |
Трубка Подробнее |
|
|
| 26 | 43118-3125082-22 |
Трубка Подробнее |
|
|
| 29 | 861342-20 |
Штуцер Подробнее |
|
|
| 29 | 861342-20 |
Штуцер Подробнее |
|
|
| 30 | 43118-3125068 |
Кронштейн Подробнее |
|
|
| 31 | 4310-3125069-10 |
Кронштейн Подробнее |
|
|
| 32 | 4310-3125256 |
Кронштейн Подробнее |
|
|
| 33 | 43118-3125270-20 |
Кронштейн Подробнее |
|
|
| 34 | 4310-3723228 |
Прокладка уплотнительная Подробнее |
|
|
| 35 | 5320-3703301 |
Втулка проходная Подробнее |
|
|
| 37 | 65102-2411052 |
Кронштейн крепления Подробнее |
|
|
| 39 | 864850 |
Тройник Подробнее |
|
|
| 40 | 853938 |
Скоба Подробнее |
|
|
| 41 | 864814 |
Штуцер 12 проходной Подробнее |
|
|
| 42 | 864880 |
Штуцер фланцевый проходной Подробнее |
|
|
| 43 | 864882 |
Угольник Подробнее |
||
| 44 | 864921 |
Тройник 12 проходной Подробнее |
|
|
| 45 | 1/09024/21 |
Болт М6-6gх20 Подробнее |
|
|
| 46 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 47 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 48 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 49 | 1/07910/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 50 | 1/07266/11 |
Гайка низкая М18х1,5-6Н Подробнее |
|
|
| 51 | 1/02906/90 |
Хомут крепления соединительных муфт в сборе Подробнее |
|
|
| 52 | 1/05164/77 |
Шайба 6 пружинная Подробнее |
|
|
| 53 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 54 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
