| ← 43501-8501010-81 Основание платформы | 53212-8501016 Каркас основания платформы → |

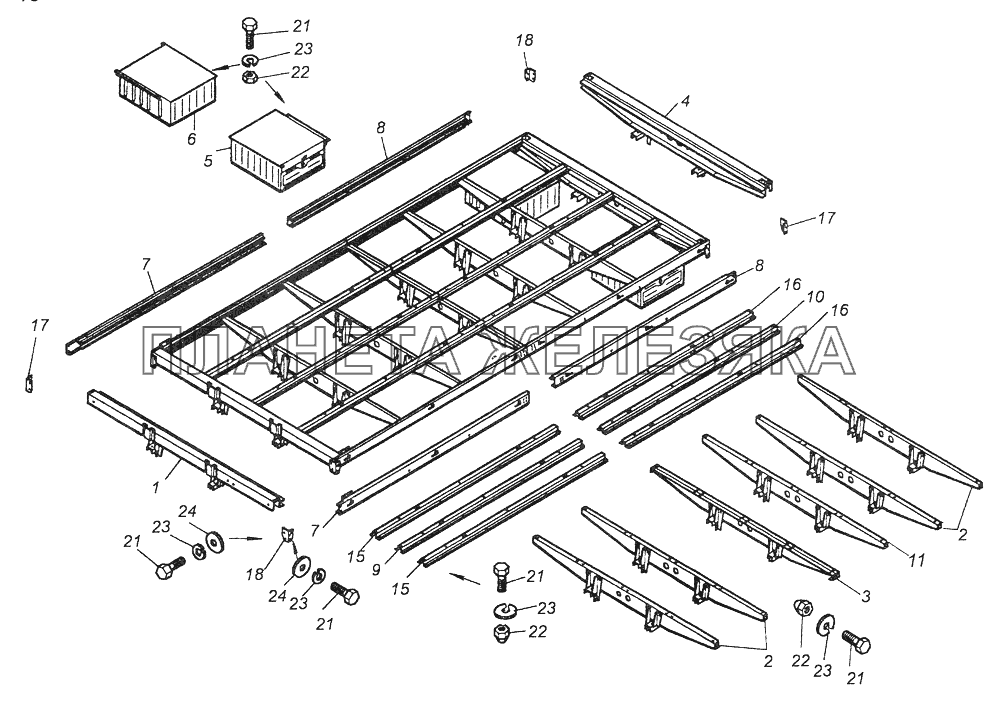

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 4310-8501016 |
Каркас основания платформы в сборе Подробнее |
|
||
| 4310-8501016-02 |
Каркас основания платформы Подробнее |
|
||
| 431007-8501016 |
Каркас основания платформы Подробнее |
|
||
| 431007-8501016-04 |
Каркас основания платформы Подробнее |
|
||
| 4326-8501016 |
Каркас основания платформы Подробнее |
|
||
| 4326-8501016-02 |
Каркас основания платформы Подробнее |
|
||
| 432607-8501016 |
Каркас основания платформы Подробнее |
|
||
| 432607-8501016-04 |
Каркас основания платформы Подробнее |
|
||
| 1 | 53212-8501110 |
Балка поперечная №1 в сборе Подробнее |
|
|
| 2 | 53212-8501124 |
Балка поперечная №2 в сборе Подробнее |
|
|
| 3 | 5320-8501150 |
Балка поперечная №4 в сборе Подробнее |
|
|
| 4 | 53212-8501160 |
Балка поперечная задняя в сборе Подробнее |
|
|
| 5 | 43105-8507010 |
Ящик платформы в сборе Подробнее |
|
|
| 5 | 431057-8507010 |
Ящик платформы Подробнее |
|
|
| 5 | 432607-8507010-05 |
Ящик платформы Подробнее |
|
|
| 6 | 4310-8507010 |
Ящик платформы в сборе Подробнее |
|
|
| 6 | 431007-8507010 |
Ящик платформы Подробнее |
|
|
| 6 | 432607-8507010-04 |
Ящик платформы Подробнее |
|
|
| 7 | 4310-8522054 |
Обвязка боковая передняя правая Подробнее |
|
|
| 7 | 4310-8522054-02 |
Обвязка боковая передняя правая Подробнее |
|
|
| 7 | 4310-8522055 |
Обвязка боковая передняя левая Подробнее |
|
|
| 7 | 4310-8522055-02 |
Обвязка боковая передняя левая Подробнее |
|
|
| 8 | 4310-8522058 |
Обвязка боковая задняя правая Подробнее |
|
|
| 8 | 4310-8522058-02 |
Обвязка боковая задняя правая Подробнее |
|
|
| 8 | 4310-8522059 |
Обвязка боковая задняя левая Подробнее |
|
|
| 8 | 4310-8522059-02 |
Обвязка боковая задняя левая Подробнее |
|
|
| 9 | 4310-8501185 |
Усилитель пола передний средний в сборе Подробнее |
|
|
| 10 | 4310-8501190 |
Усилитель пола задний средний в сборе Подробнее |
|
|
| 11 | 43118-8501124-31 |
Балка поперечная №2 Подробнее |
|
|
| 15 | 4310-8501186 |
Усилитель пола передний Подробнее |
|
|
| 16 | 4310-8501188 |
Усилитель пола задний Подробнее |
|
|
| 17 | 5320-8522062 |
Угольник крепления обвязок правый Подробнее |
|
|
| 18 | 5320-8522063 |
Угольник крепления обвязок левый Подробнее |
|
|
| 21 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 22 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 23 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 24 | 1/26467/01 |
Шайба плоская 8х20 Подробнее |
|
