| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

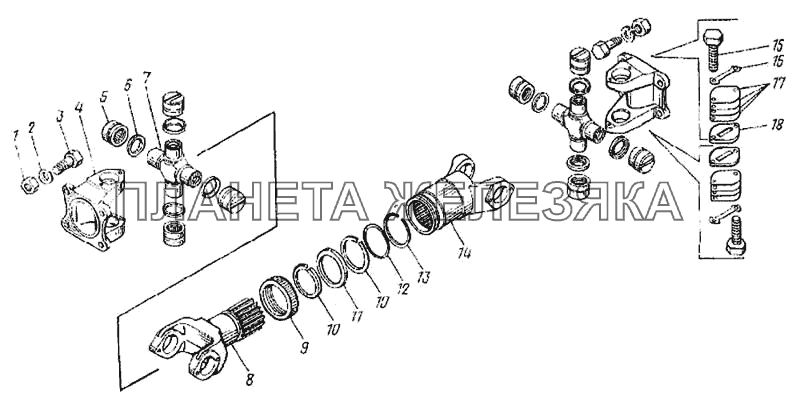

| 4310-2202011-02 |
Вал карданный основной Подробнее |
|
||
| 1 | 1/21641/11 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 2 | 1/05172/77 |
Шайба 16 пружинная Подробнее |
|
|
 |
3 | 853025 |
Болт М16х1,5-6gх42 Подробнее |
|
 |
4 | 5320-2205023 |
Вилка-фланец Подробнее |
|
| 5 | 5320-2205033 |
Подшипник игольчатый в сборе Подробнее |
|
|
| 6 | 5320-2205042 |
Уплотнение подшипника торцовое в сборе Подробнее |
|
|
| 7 | 5320-2205025-01 |
Крестовина с подшипниками Подробнее |
|
|
| 8 | 4310-2202015 |
Вал карданный основной Подробнее |
|
|
| 9 | 5320-2205217 |
Гайка Подробнее |
|
|
| 10 | 5320-2205089 |
Шайба разрезная Подробнее |
|
|
| 11 | 5320-2205221 |
Кольцо сальника Подробнее |
|
|
 |
12 | 864220 |
Кольцо уплотнительное Подробнее |
|
| 13 | 5320-2205117 |
Шайба разрезная Подробнее |
|
|
| 14 | 4310-2202047 |
Вилка скользящая в сборе Подробнее |
|
|
| 15 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 16 | 5320-2205051 |
Пластина стопорная болтов Подробнее |
|
|
| 17 | 4310-2202070 |
Пластина балансировочная Подробнее |
|
|
| 18 | 5320-2205050 |
Пластина опорная подшипника Подробнее |
|
