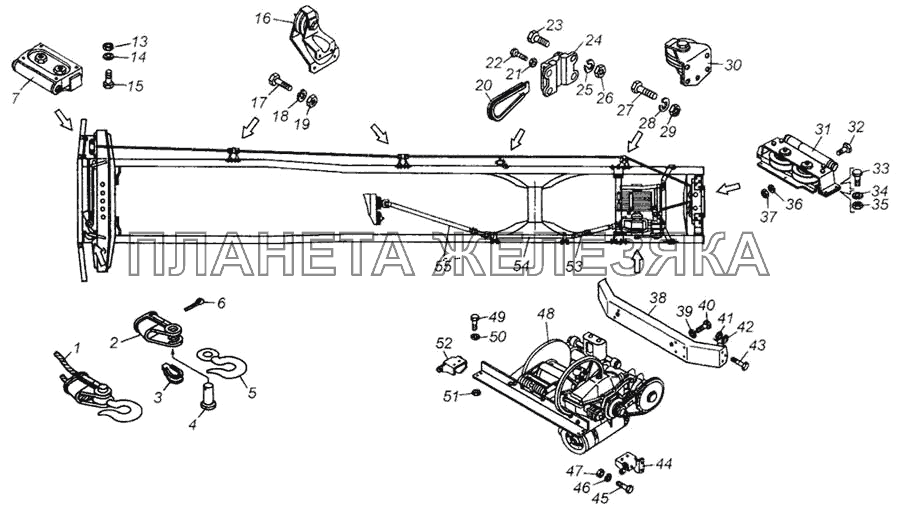

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4310-4504015 |
Трос лебедки Подробнее |
|
|
| 2 | 4310-4504020 |
Коуш Подробнее |
|
|
| 3 | 4310-4504022 |
Клин Подробнее |
|
|
| 4 | 4310-4504037 |
Палец Подробнее |
|
|
| 5 | 4310-4504035 |
Крюк Подробнее |
|
|
| 6 | 1/07985/01 |
Шплинт 5,7х50 Подробнее |
|
|
| 7 | 4310-4501248 |
Ролики троса лебедки в сборе Подробнее |
|
|
| 13 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 14 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 15 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 16 | 4310-4501294 |
Ролик опорный троса в сборе Подробнее |
|
|
| 17 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 18 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 19 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 20 | 4310-4504026 |
Клин Подробнее |
|
|
| 21 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 22 | 1/59709/21 |
Болт М10х1,25-6gх35 Подробнее |
|
|
| 23 | 1/13905/21 |
Болт М16х1,25-6gх40 Подробнее |
|
|
| 24 | 4310-4504025 |
Кронштейн Подробнее |
|
|
| 25 | 1/05172/77 |
Шайба 16 пружинная Подробнее |
|
|
| 26 | 1/21641/21 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 27 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 28 | 1/05171/77 |
Шайба 14 пружинная Подробнее |
|
|
| 29 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 30 | 4310-4501344 |
Ролик опорный в сборе Подробнее |
|
|
| 31 | 4310-4501280 |
Ролики направляющие троса лебедки в сборе Подробнее |
|
|
| 32 | 1/13762/21 |
Болт М16х1,5-6gх35 Подробнее |
|
|
| 33 | 1/59841/21 |
Болт Подробнее |
|
|
| 34 | 1/05173/77 |
Шайба пружинная Подробнее |
|
|
| 35 | 1/21642/11 |
Гайка Подробнее |
|
|
| 36 | 1/05172/77 |
Шайба 16 пружинная Подробнее |
|
|
| 37 | 1/21641/21 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 38 | 4310-4501214 |
Поперечина Подробнее |
|
|
| 39 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 40 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 41 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 42 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 43 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 44 | 4326-450127 |
Кронштейн Подробнее |
|
|
| 45 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 46 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 47 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 48 | 4310-4501010 |
Лебедка с редуктором, поперечиной и тросоукладчиком в сборе Подробнее |
|
|
| 49 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 50 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 51 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 52 | 4326-4501206 |
Кронштейн Подробнее |
|
|
| 53 | 4326-4502110-01 |
Вал карданный задний в сборе Подробнее |
|
|
| 54 | 4326-4502210 |
Вал карданный промежуточный в сборе Подробнее |
|
|
| 55 | 4326-4502010 |
Вал карданный передний в сборе Подробнее |
|
