| ← Валы и шестерни коробки передач | Привод управления механизмом переключения передач → |

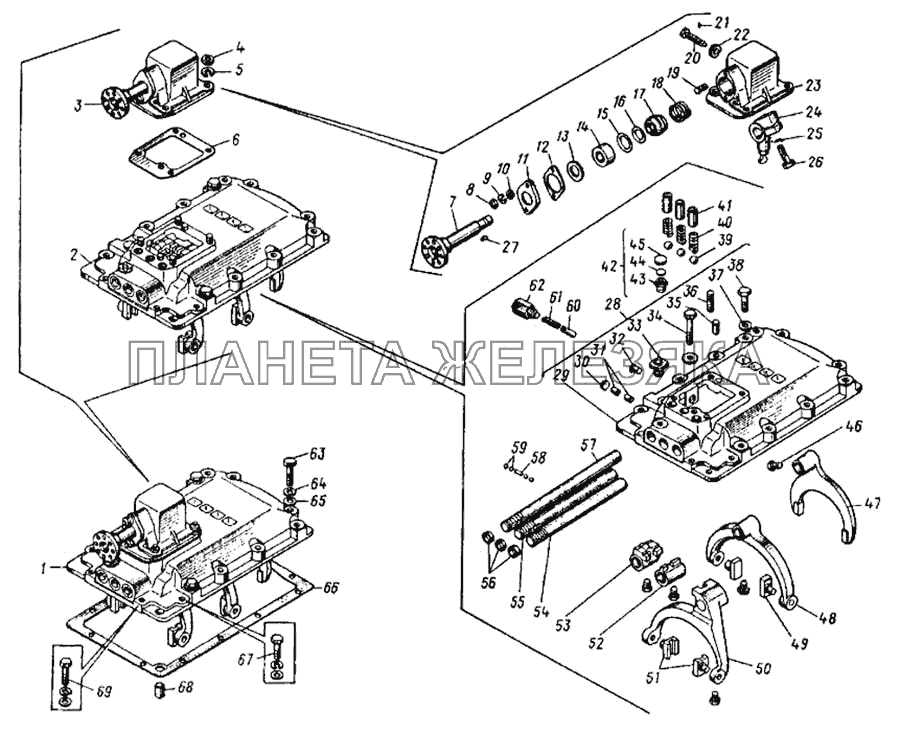

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 3 | 14.1702200-10 |
Опора рычага переключения передач в сборе Подробнее |
|
|
 |
6 | 14.1702122 |
Прокладка фланца верхней крышки Подробнее |
|
 |
12 | 14.1702238 |
Прокладка уплотнительная крышки опоры рычага Подробнее |
|
| 13 | 14.1702246 |
Кольцо защитное Подробнее |
|
|
| 14 | 14.1702213 |
Сухарь опоры штока Подробнее |
|
|
| 15 | 14.1702234 |
Кольцо уплотнительное Подробнее |
|
|
| 17 | 14.1702210 |
Опора штока Подробнее |
|
|
| 18 | 14.1702236 |
Пружина Подробнее |
|
|
| 28 | 14.1702013 |
Крышка коробки передач верхняя в сборе Подробнее |
|
|
 |
40 | 14.1702106 |
Пружина стопорного шарика Подробнее |
|
| 42 | 141702170 |
Сапун коробки передач Подробнее |
|
|
| 46 | 14.1702025 |
Винт установочный Подробнее |
|
|
 |
47 | 14.1702024 |
Вилка переключения 1-й передачи и передачи заднего хода Подробнее |
|
| 48 | 14.1702027 |
Вилка переключения 2-й и 3-й передач Подробнее |
|
|
 |
49 | 14.1702029 |
Сухарь вилки переключения второй и третьей передач Подробнее |
|
| 50 | 14.1702033 |
Вилка переключения 4-ой и 5-ой передачи Подробнее |
|
|
| 51 | 14.1702035 |
Сухарь вилки переключения 4-й и 5-й передач Подробнее |
|
|
| 52 | 14.1702028 |
Головка штока вилки переключения второй и третьей передач Подробнее |
|
|
| 53 | 14.1702053 |
Головка штока вилки переключения первой передачи и заднего хода Подробнее |
|
|
| 54 | 14.1702074 |
Шток вилки переключения четвертой и пятой передач Подробнее |
|
|
| 55 | 14.1702064 |
Шток вилки переключения второй и третьей передач Подробнее |
|
|
| 57 | 14.1702060 |
Шток вилки переключения первой передачи и заднего хода Подробнее |
|
|
| 60 | 14.1702129 |
Предохранитель включения первой передачи и заднего хода Подробнее |
|
|
| 61 | 14.1702127 |
Пружина предохранителя включения первой передачи и заднего хода Подробнее |
|
|
| 62 | 14.1702132 |
Стакан пружины предохранителя включения первой передачи и заднего хода Подробнее |
|
|
| 66 | 14.1702014 |
Прокладка верхней крышки коробки передач Подробнее |
|
