| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

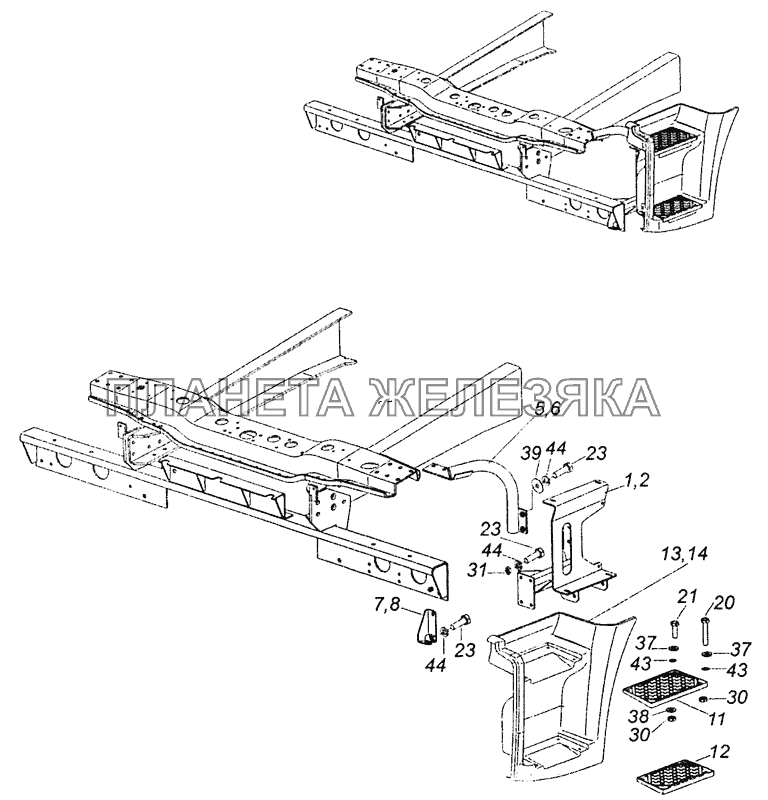

| 65115-8405008-50 |
Установка подножки Подробнее |
|
||
| 65115-8405009-50 |
Установка подножки Подробнее |
|
||
| 1 | 65115-8405030-30 |
Опора подножек передняя правая Подробнее |
|
|
| 2 | 65115-8405031-30 |
Опора подножек передняя левая Подробнее |
|
|
| 5 | 65115-8405320-40 |
Опора подножек задняя правая Подробнее |
|
|
| 6 | 65115-8405321-40 |
Опора подножек задняя левая Подробнее |
|
|
| 7 | 65115-8416042-50 |
Кронштейн облицовки буфера правый Подробнее |
|
|
| 8 | 65115-8416043-50 |
Кронштейн облицовки буфера левый Подробнее |
|
|
 |
11 | 63501-8405015 |
Накладка подножки верхняя Подробнее |
|
 |
12 | 63501-8405017 |
Накладка подножки нижняя Подробнее |
|
 |
13 | 65115-8405110-50 |
Щиток подножки правый Подробнее |
|
 |
14 | 65115-8405111-50 |
Щиток подножки левый Подробнее |
|
| 20 | 1\60436\21 |
Болт М8-6gх25 Подробнее |
|
|
| 21 | 1\60441\21 |
Болт М8-6gx45 Подробнее |
|
|
 |
23 | 870012 |
Болт М10х1,25-6gх30 Подробнее |
|
| 30 | 1\61023\11 |
Гайка М8-6Н Подробнее |
|
|
| 31 | 1\21647\11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 37 | 1/26427/01 |
Шайба плоская 8,45х12х1 Подробнее |
|
|
| 38 | 1\05196\01 |
Шайба плоская 8x17 Подробнее |
|
|
| 39 | 1\26386\01 |
Шайба плоская 10x18 Подробнее |
|
|
| 43 | 1\05166\73 |
Шайба пружинная 8 Подробнее |
|
|
| 44 | 1\05168\73 |
Шайба пружинная 10 Подробнее |
|
