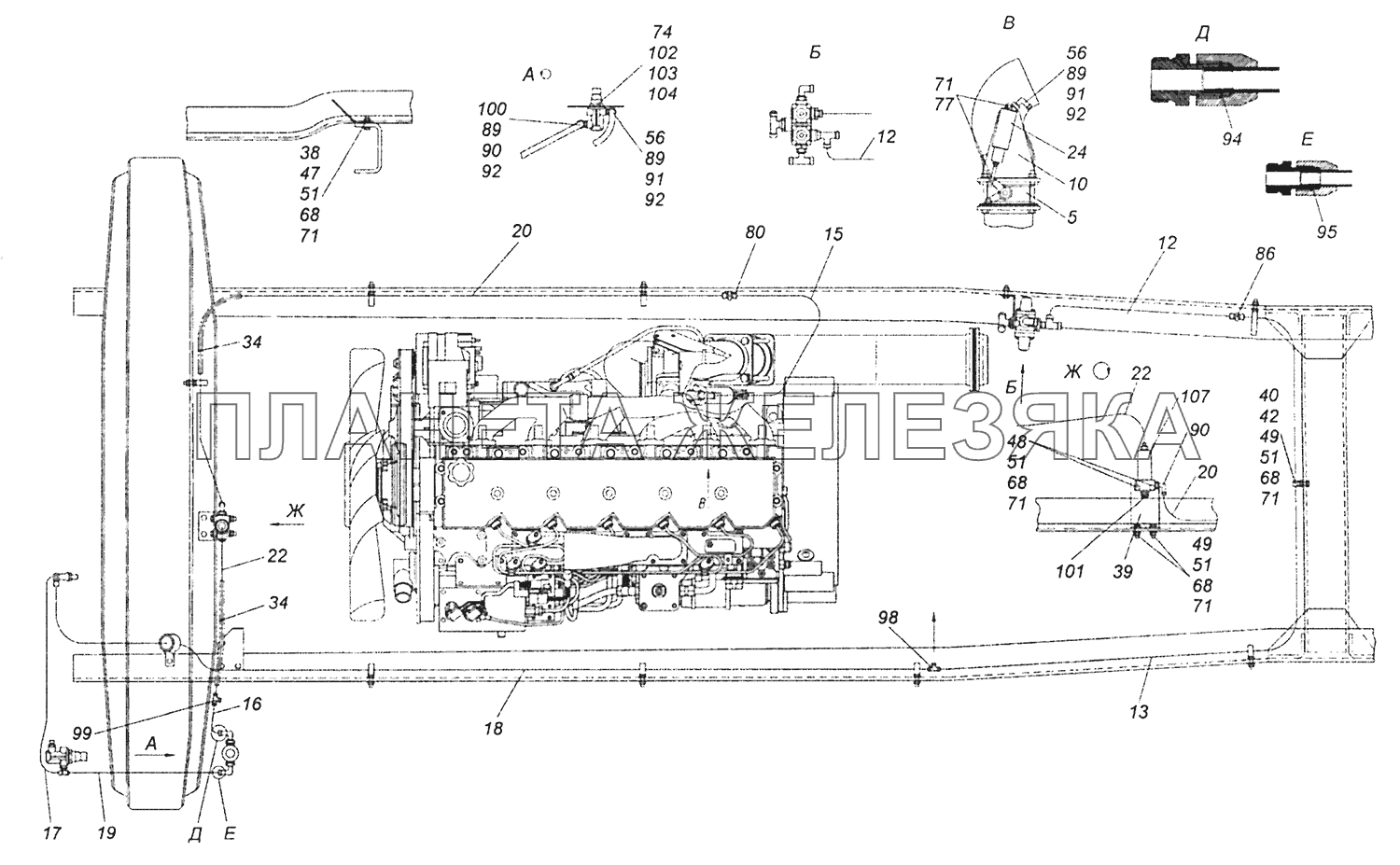

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 5 | 6460-3570014-10 |
Корпус вспомогательного тормоза с заслонкой Подробнее |
|
|
| 10 | 6460-3570100-10 |
Кронштейн Подробнее |
|
|
| 12 | 53205-3506050 |
Трубка Подробнее |
|
|
| 13 | 53205-3506180 |
Трубка Подробнее |
|
|
| 15 | 65115-3570194-82 |
Трубка Подробнее |
|
|
| 16 | 53205-3570050 |
Трубка подвода воздуха в сборе Подробнее |
|
|
| 17 | 53205-3506060 |
Трубка Подробнее |
|
|
| 18 | 53205-3506308 |
Трубка Подробнее |
|
|
| 19 | 53205-3506065 |
Трубка Подробнее |
|
|
| 20 | 53205-3570250 |
Трубка Подробнее |
|
|
| 22 | 53205-3570108 |
Труба Подробнее |
|
|
| 24 | 53205-3570205 |
Трубка Подробнее |
|
|
| 34 | 53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 Подробнее |
|
|
| 38 | 54112-3570145 |
Кронштейн крепления шлангов Подробнее |
|
|
| 39 | 53205-3570119-41 |
Кронштейн Подробнее |
|
|
| 40 | 5320-3506432 |
Скоба Подробнее |
|
|
| 42 | 53205-3506221 |
Втулка трубки Подробнее |
|
|
| 47 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 48 | 1/60441/21 |
Болт М8-6gх45 Подробнее |
|
|
| 49 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 51 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 56 | 1/07912/11 |
Гайка низкая М12х1,5-6Н Подробнее |
|
|
| 68 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 71 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 74 | 1/05208/01 |
Шайба плоская 30х54 Подробнее |
|
|
| 77 | 1/07963/01 |
Шплинт разводной 3х15 Подробнее |
|
|
| 80 | 853963 |
Штуцер фланцевый проходной Подробнее |
|
|
| 86 | 853975 |
Штуцер 8 проходной Подробнее |
|
|
 |
89 | 861022 |
Шайба 10 Подробнее |
|
| 90 | 853965 |
Угольник 6 ввертный Подробнее |
|
|
| 91 | 861328 |
Угольник Подробнее |
|
|
| 92 | 864204 |
Кольцо уплотнительное Подробнее |
|
|
| 94 | 864221 |
Кольцо уплотнительное толкателя Подробнее |
|
|
| 95 | 864269 |
Кольцо уплотнительное Подробнее |
|
|
| 98 | 864919 |
Тройник проходной Подробнее |
|
|
| 99 | 853975 |
Штуцер 8 проходной Подробнее |
|
|
| 100 | 861001 |
Угольник ввертный Подробнее |
|
|
 |
101 | 864000-10 |
Клапан предохранительный крышки в сборе Подробнее |
|
| 102 | 8002-3537110 |
Кран пневматический Подробнее |
|
|
| 103 | 100-353711 |
Кран пневматический Подробнее |
|
|
 |
104 | 100-3537139 |
Гайка М26х1,5-6Н Подробнее |
|
| 107 | 45104354200100 |
Клапан электромагнитный 7Д3.254.022-10 Подробнее |
|
