Номер детали |
Наименование детали |
|
|
|
|

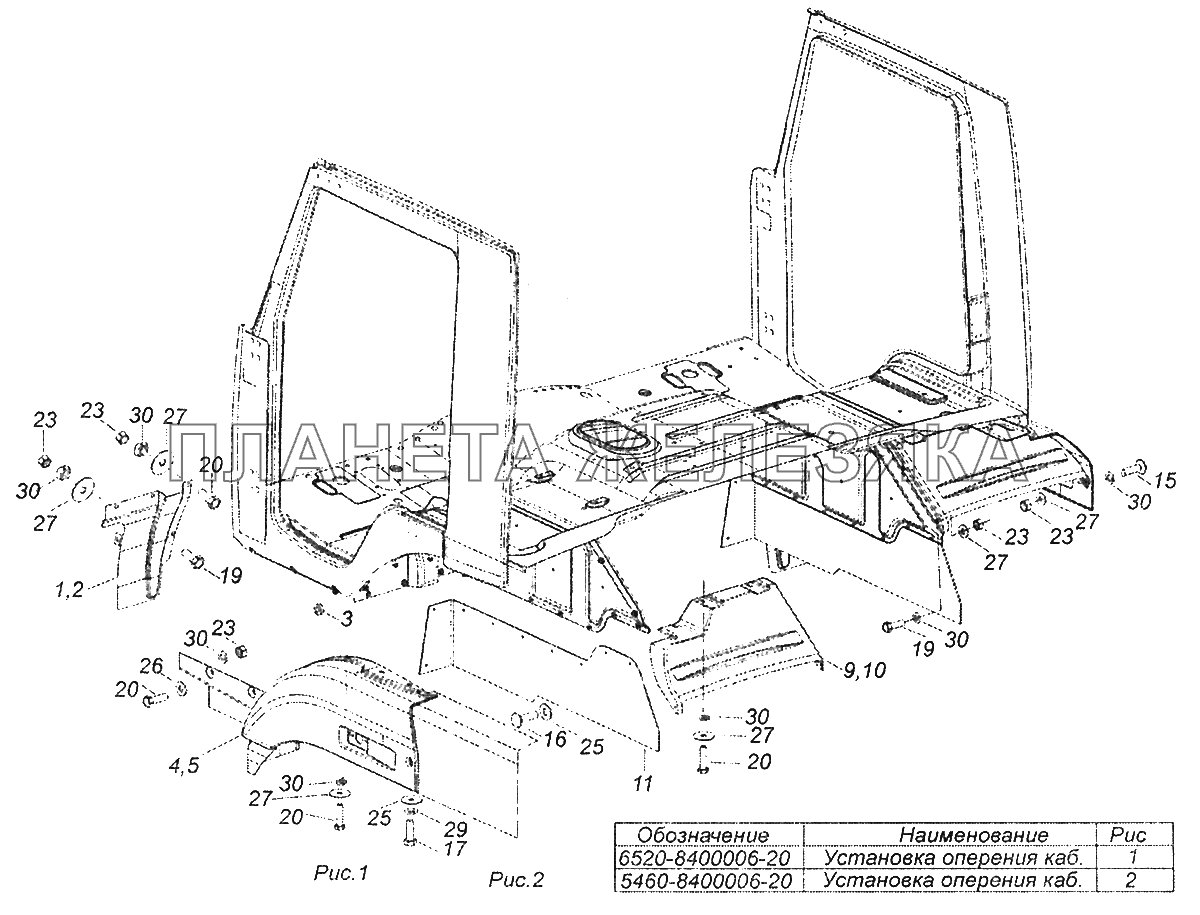

5460-8400006-20 |
Установка оперения кабины
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
5460 |
| Группа |
Оперение |
| Подгруппа |
Оперение в сборе |
| Порядковый номер детали |
006 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
6520-8400006-20 |
Установка оперения кабины
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
6520 |
| Группа |
Оперение |
| Подгруппа |
Оперение в сборе |
| Порядковый номер детали |
006 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
1 |
6520-8403274-30 |
Щиток грязевой правый
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
6520 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
274 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
2 |
6520-8403275-30 |
Щиток грязевой левый
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
6520 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
275 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
 |
3 |
4310-3124177 |
Кольцо уплотнительное
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Модель |
4310 |
| Группа |
Колеса и ступицы |
| Подгруппа |
Подвод воздуха к шинам |
| Порядковый номер детали |
177 |
|
|
|
|
|
|
4 |
63501-8403014 |
Панель передней части переднего крыла правая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
63501 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
014 |
|
|
|
|
4 |
63501-8403014-50 |
Панель передней части переднего крыла правая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
63501 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
014 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
4 |
6560-8403014-20 |
Панель передней части переднего крыла правая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
6560 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
014 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
4 |
6560-8403014-50 |
Панель передней части переднего крыла правая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
6560 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
014 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
5 |
6350-8403015-20 |
Панель передней части переднего крыла левая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
6350 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
015 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
5 |
63501-8403015 |
Панель передней части переднего крыла левая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
63501 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
015 |
|
|
|
|
5 |
63501-8403015-50 |
Панель передней части переднего крыла левая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
63501 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
015 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
5 |
6560-8403015-50 |
Панель передней части переднего крыла левая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
6560 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
015 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
 |
9 |
6520-8403124 |
Щиток грязевой верхний правый
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
6520 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
124 |
|
|
|
|
|
|
10 |
6520-8403125 |
Щиток грязевой верхний левый
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
6520 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
125 |
|
|
|
|
11 |
5320-8403291 |
Фартук брызговика нижний
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Модель |
5320 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
291 |
|
|
|
|
15 |
210381 |
Болт М8-6gх30
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Примечание |
Нет |
| Покрытие |
без покрытия |
|
|
|
|
16 |
1/09022/21 |
Болт ТЕМ6-6gх16
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
14 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
17 |
1/09026/21 |
Болт М6-6gх25
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
19 |
1/60434/21 |
Болт М8-6gх20
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
8 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
20 |
1/60436/21 |
Болт М8-6gх25
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
24 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
23 |
1/61008/11 |
Гайка М8х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
20 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
25 |
870621 |
Шайба плоская 6х22х1
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
14 |
| Покрытие |
без покрытия |
|
|
|
|
26 |
1/05196/01 |
Шайба плоская 8х17
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
8 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
27 |
1/26467/01 |
Шайба плоская 8х20
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
26 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
90-99 - детали, соединяющие трубопроводы, резьбовые пробки |
| Вид покрытия |
6 - фосфатное с промасливанием (П2) |
|
|
|
|
29 |
1/05164/77 |
Шайба 6 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
30 |
1/05166/77 |
Шайба 8 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
34 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
