Номер детали |
Наименование детали |
|
|
|
|

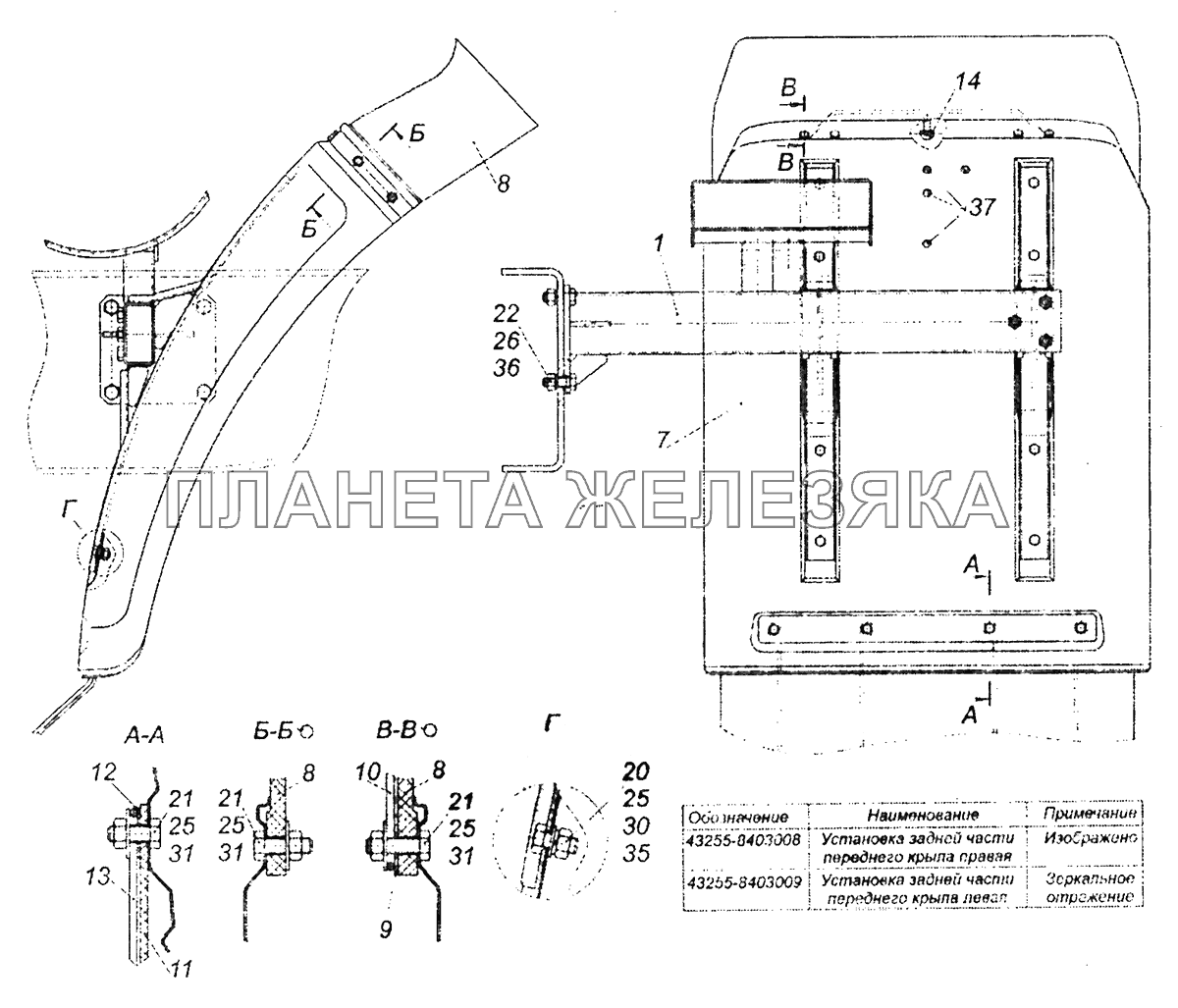

43255-8403008 |
Установка задней части переднего крыла правая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
43255 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
008 |
|
|
|
|
|
43255-8403009 |
Установка задней части переднего крыла левая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
43255 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
009 |
|
|
|
|
1 |
43255-8403150 |
Кронштейн крепления задней части крыла верхний правый
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
43255 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
150 |
|
|
|
|
1 |
43255-8403151 |
Кронштейн крепления задней части крыла левый
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
43255 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
151 |
|
|
|
|
7 |
43255-8403022 |
Панель задней части крыла
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
43255 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
022 |
|
|
 |
8 |
43105-8403172-01 |
Брызговик задней части крыла
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
43105 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
172 |
|
|
|
|
 |
9 |
43105-8403174 |
Планка крепления брызговика
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
43105 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
174 |
|
|
|
|
|
|
10 |
5325-8403176 |
Опора брызговика
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
5325 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
176 |
|
|
|
|
11 |
43105-8403185-10 |
Щиток грязевой нижний
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
43105 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
185 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
 |
12 |
43114-8403186 |
Планка грязевого щитка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
43114 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
186 |
|
|
|
|
|
|
13 |
5325-8403188 |
Опора грязевого фартука
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Модель |
5325 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
188 |
|
|
|
|
14 |
5325-8403190 |
Держатель
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
5325 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
190 |
|
|
|
|
20 |
1/60434/21 |
Болт М8-6gх20
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
8 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
21 |
1/60436/21 |
Болт М8-6gх25
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
9 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
22 |
1/55405/21 |
Болт М12х1,25-6gх35
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
4 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
25 |
1/61008/11 |
Гайка М8х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
17 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
26 |
1/61015/21 |
Гайка М12х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
4 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
30 |
1/05196/01 |
Шайба плоская 8х17
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
8 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
31 |
1/26470/01 |
Шайба плоская 8,45х25х2,5
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
17 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
35 |
1/05166/77 |
Шайба 8 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
8 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
36 |
1/05170/77 |
Шайба 12 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
4 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
37 |
864309 |
Пробка транспортная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
4 |
| Покрытие |
без покрытия |
|
|
