Номер детали |
Наименование детали |
|
|
|
|
43255-5000079-10 |

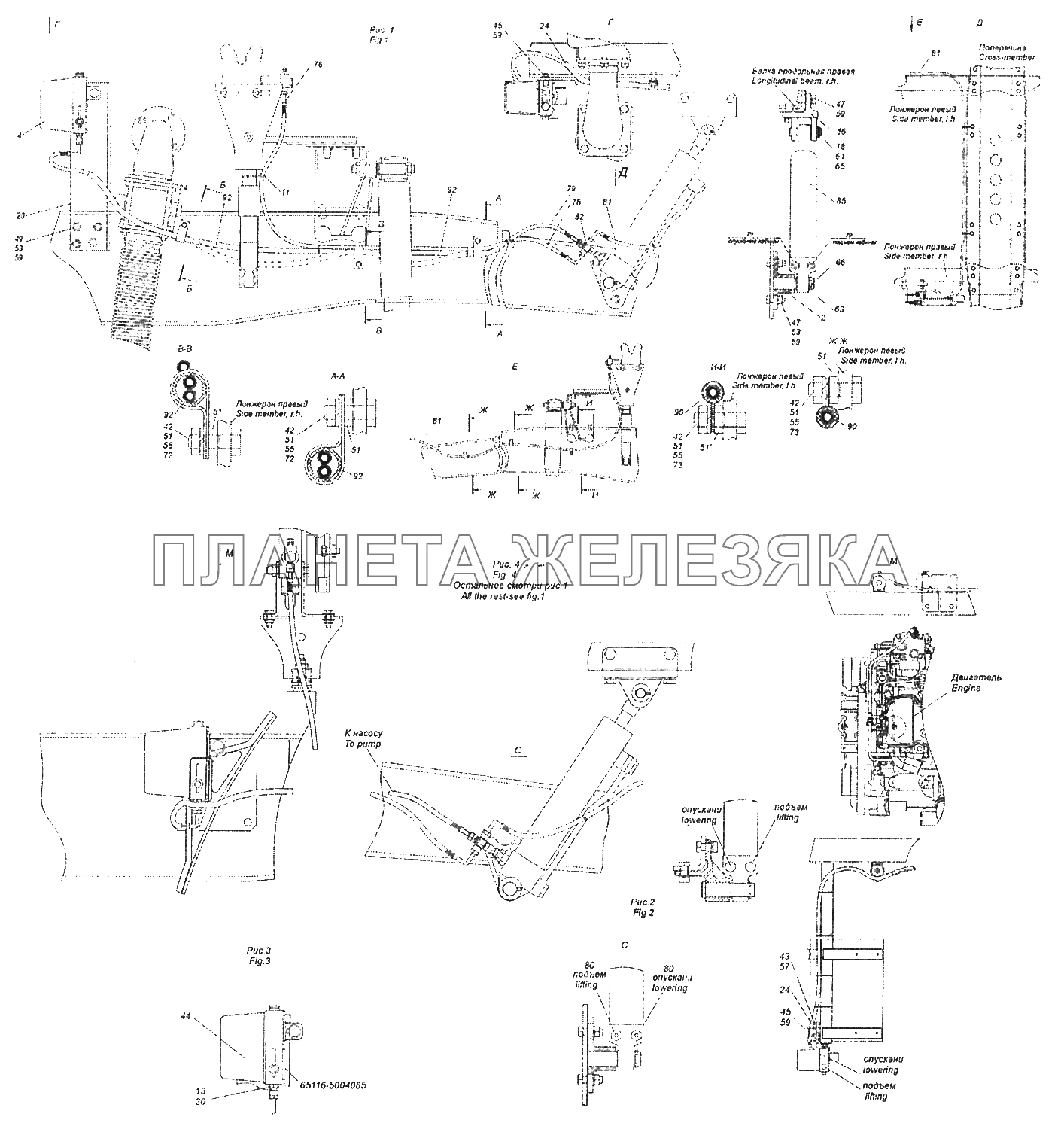

Установка механизма опрокидывания кабины
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
43255 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Кабина (кузов) в сборе |
| Порядковый номер детали |
079 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
65115-5000079-10 |
Установка механизма опрокидывания кабины
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
65115 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Кабина (кузов) в сборе |
| Порядковый номер детали |
079 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
2 |
53212-5003015-10 |
Кронштейн
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
53212 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Боковина |
| Порядковый номер детали |
015 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
2 |
53215-5003015 |
Кронштейн
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
53215 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Боковина |
| Порядковый номер детали |
015 |
|
|
|
|
4 |
4310-5004005 |
Насос механизма
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
4310 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Обивки и кожухи |
| Порядковый номер детали |
005 |
|
|
|
|
11 |
53205-3401228 |
Хомут
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
20 |
| Модель |
53205 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
228 |
|
|
|
|
16 |
4310-5003110-10 |
Кронштейн
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
4310 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Боковина |
| Порядковый номер детали |
110 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
18 |
4310-5003114 |
Палец
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
4310 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Боковина |
| Порядковый номер детали |
114 |
|
|
|
|
24 |
43255-5004085 |
Кронштейн насоса
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
43255 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Обивки и кожухи |
| Порядковый номер детали |
085 |
|
|
|
|
42 |
1/60436/21 |
Болт М8-6gх25
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
5 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
43 |
1/59705/21 |
Болт М10х1,25-6gх20
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
3 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
45 |
1/55400/23 |
Болт М12х1,25-6gх16
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
фосфатирование |
|
|
|
|
47 |
1/55405/21 |
Болт М12х1,25-6gх35
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
7 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
51 |
1/61008/11 |
Гайка М8х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
5 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
53 |
1/61036/11 |
Гайка М12х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
3 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
55 |
1/05166/77 |
Шайба 8 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
5 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
57 |
1/05168/77 |
Шайба 10 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
3 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
59 |
1/05170/77 |
Шайба 12 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
9 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
61 |
1/05204/01 |
Шайба плоская 21х35х4
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
63 |
1/05206/01 |
Шайба плоская 25х42х4
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
65 |
1/07970/01 |
Шплинт 4х30
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
66 |
1/07974/01 |
Шплинт 4,7х40
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
72 |
864411 |
Хомут 20 специальный
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Покрытие |
без покрытия |
|
|
|
|
73 |
870935 |
Кляммер
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
3 |
| Покрытие |
без покрытия |
|
|
|
|
78 |
45104500400790 |
Трубка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
450 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
78 |
6460-5009052 |
Трубка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Модель |
6460 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
5009 |
| Порядковый номер детали |
052 |
|
|
|
|
80 |
45104500401090 |
Трубка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
450 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
80 |
6460-5009054 |
Трубка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
6460 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
5009 |
| Порядковый номер детали |
054 |
|
|
|
|
81 |
45104500401190 |
Трубка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
450 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
81 |
6460-5009056 |
Трубка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
6460 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
5009 |
| Порядковый номер детали |
056 |
|
|
|
|
82 |
45104500402890 |
Крестовина
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
450 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
85 |
45104500321400 |
Насос опрокидывания кабины ШНКФ 458662250
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
450 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
90 |
45104372402200 |
Труба гофрированная для электропроводов
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
437 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
92 |
45104372402800 |
Труба гофрированная для электропроводов
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
437 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
