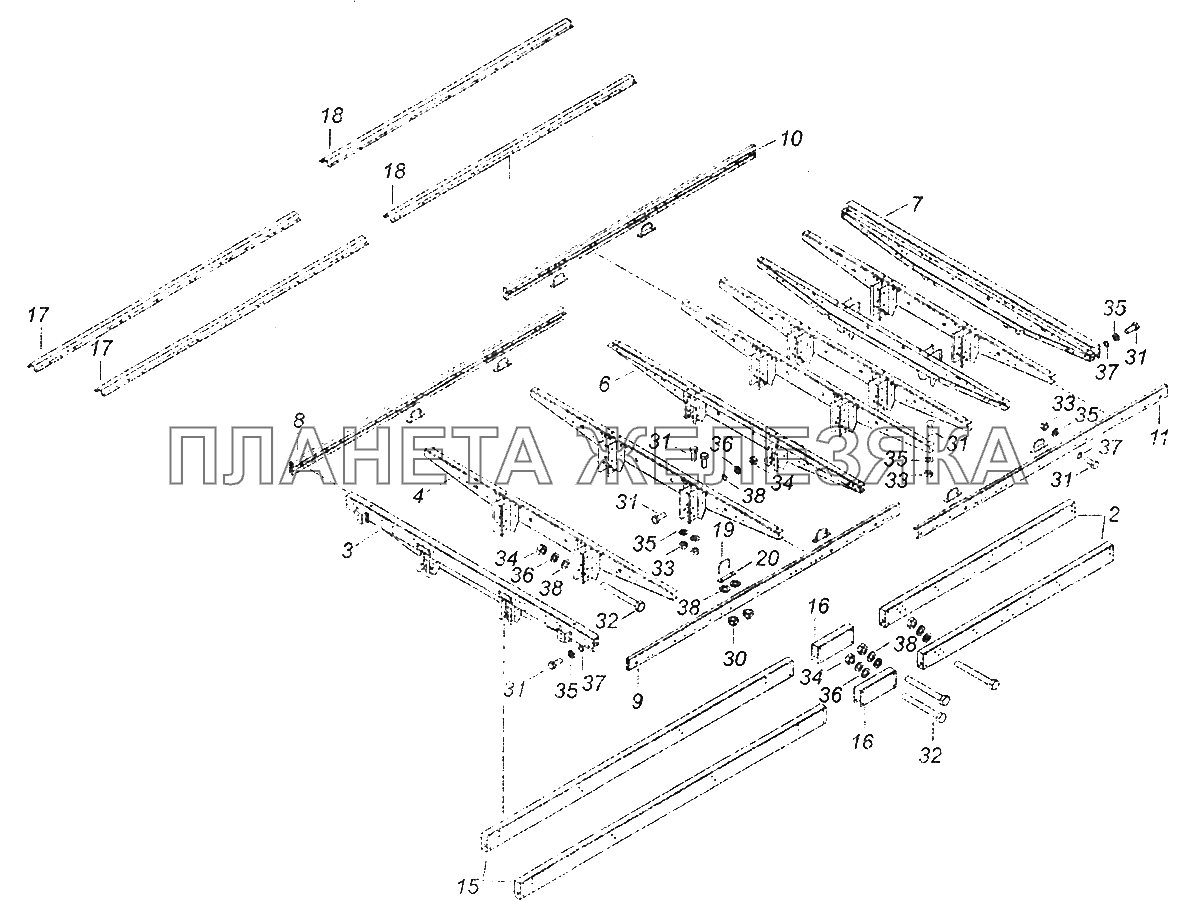

Номер детали |
Наименование детали |
|
|
2 |
43253-8501027-70 |
Брус продольный задний
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
Модель |
43253 |
Группа |
Платформа |
Подгруппа |
Основание платформы |
Порядковый номер детали |
027 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
3 |
5350-8501110-70 |
Балка передняя
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
Модель |
5350 |
Группа |
Платформа |
Подгруппа |
Основание платформы |
Порядковый номер детали |
110 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
4 |
5350-8501124-70 |
Балка №1
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
5 |
Модель |
5350 |
Группа |
Платформа |
Подгруппа |
Основание платформы |
Порядковый номер детали |
124 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
6 |
5350-8501150-70 |
Балка №3
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
Модель |
5350 |
Группа |
Платформа |
Подгруппа |
Основание платформы |
Порядковый номер детали |
150 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
7 |
5350-8501155-70 |
Балка задняя
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
Модель |
5350 |
Группа |
Платформа |
Подгруппа |
Основание платформы |
Порядковый номер детали |
155 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
8 |
6350-8522054-70 |
Обвязка боковая передняя правая
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
Примечание |
Нет |
Модель |
6350 |
Группа |
Платформа |
Подгруппа |
8522 |
Порядковый номер детали |
054 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
9 |
6350-8522055-70 |
Обвязка боковая передняя левая
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
Модель |
6350 |
Группа |
Платформа |
Подгруппа |
8522 |
Порядковый номер детали |
055 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
10 |
5350-8522058-70 |
Обвязка боковая задняя правая
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
Примечание |
Нет |
Модель |
5350 |
Группа |
Платформа |
Подгруппа |
8522 |
Порядковый номер детали |
058 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
11 |
5350-8522059-70 |
Обвязка боковая задняя левая
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
Примечание |
Нет |
Модель |
5350 |
Группа |
Платформа |
Подгруппа |
8522 |
Порядковый номер детали |
059 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
15 |
.43118-8501025-85 |
Брус продольный передний
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
Модель |
.43118 |
Группа |
Платформа |
Подгруппа |
Основание платформы |
Порядковый номер детали |
025 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
16 |
53215-8501035-70 |
Скоба соединительная
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
Модель |
53215 |
Группа |
Платформа |
Подгруппа |
Основание платформы |
Порядковый номер детали |
035 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
17 |
6350-8501187-70 |
Усилитель пола передний
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
Модель |
6350 |
Группа |
Платформа |
Подгруппа |
Основание платформы |
Порядковый номер детали |
187 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
18 |
5350-8501189-70 |
Усилитель пола задний
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
Модель |
5350 |
Группа |
Платформа |
Подгруппа |
Основание платформы |
Порядковый номер детали |
189 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
19 |
53215-8525052-70 |
Петля крепления груза
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
8 |
Модель |
53215 |
Группа |
Платформа |
Подгруппа |
8525 |
Порядковый номер детали |
052 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
20 |
53215-8525056-70 |
Пластина петли крепления груза
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
8 |
Модель |
53215 |
Группа |
Платформа |
Подгруппа |
8525 |
Порядковый номер детали |
056 |
Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
30 |
251646 |
Гайка М10х1,25-6Н ОСТ 37.001.197-75
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
16 |
Примечание |
Нет |
Покрытие |
без покрытия |
|
|
|
|
31 |
1/60434/21 |
Болт М8-6gх20
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
104 |
Примечание |
Нет |
Крепежная деталь |
да |
Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
Покрытие |
цинкование |
|
|
|
32 |
1/59716/21 |
Болт М10х1,25-6gх90
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
44 |
Примечание |
Нет |
Крепежная деталь |
да |
Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
Покрытие |
цинкование |
|
|
|
33 |
1/61008/11 |
Гайка М8х1,25-6Н
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
98 |
Примечание |
Нет |
Крепежная деталь |
да |
Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
Покрытие |
цинкование |
|
|
|
34 |
1/21647/11 |
Гайка М10х1,25-6Н
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
44 |
Примечание |
Нет |
Крепежная деталь |
да |
Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
Покрытие |
цинкование |
|
|
|
35 |
1/05166/77 |
Шайба 8 пружинная
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
104 |
Примечание |
Нет |
Крепежная деталь |
да |
Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
Покрытие |
специальное покрытие |
|
|
|
36 |
1/05168/77 |
Шайба 10 пружинная
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
44 |
Примечание |
Нет |
Крепежная деталь |
да |
Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
Покрытие |
специальное покрытие |
|
|
|
37 |
1/05196/01 |
Шайба плоская 8х17
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
50 |
Примечание |
Нет |
Крепежная деталь |
да |
Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
Покрытие |
цинкование |
|
|
|
38 |
1/26386/01 |
Шайба плоская 10,6х18х2
Подробнее
Дополнительная информация:
Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
30 |
Примечание |
Нет |
Крепежная деталь |
да |
Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
Покрытие |
цинкование |
|
|
