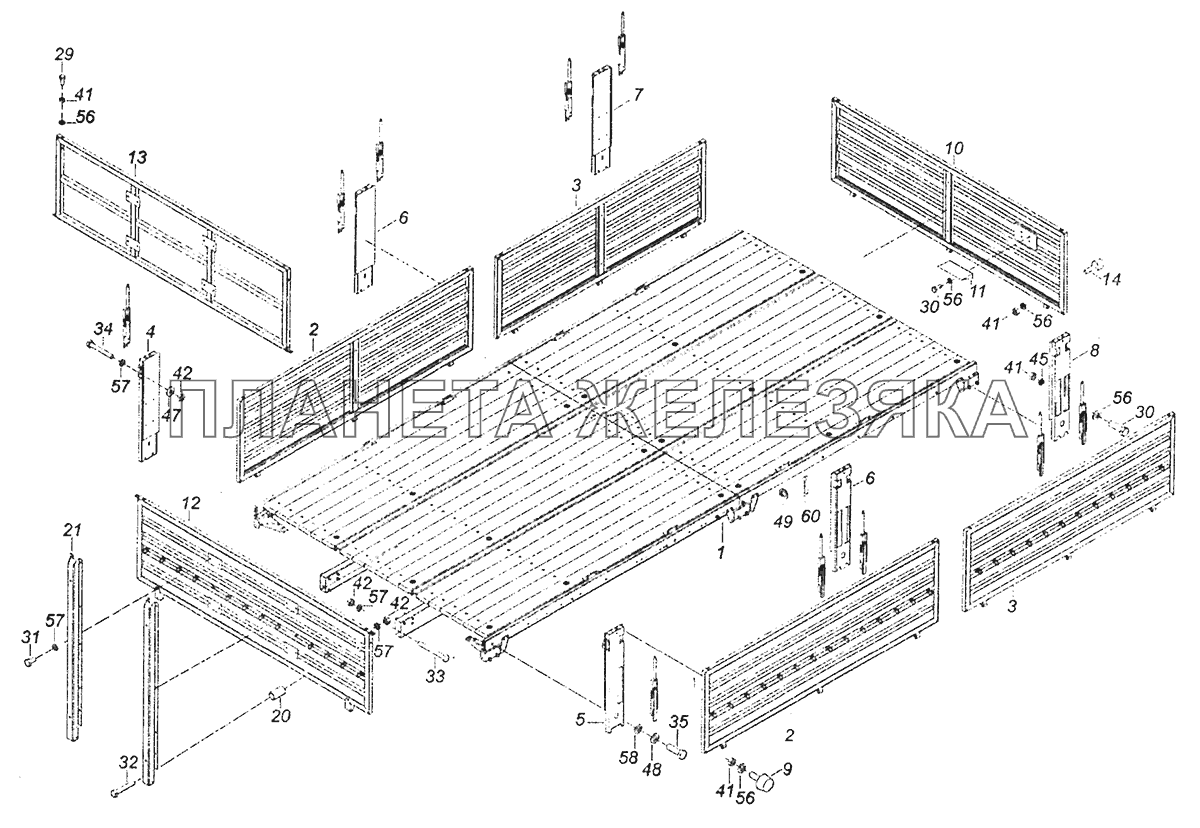

Номер детали |
Наименование детали |
|
|
|
1 |
43253-8501010-70 |
Основание платформы
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
43253 |
| Группа |
Платформа |
| Подгруппа |
Основание платформы |
| Порядковый номер детали |
010 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
2 |
65117-8502010-30 |
Борт боковой №1
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Примечание |
Нет |
| Модель |
65117 |
| Группа |
Платформа |
| Подгруппа |
Борт боковой платформы |
| Порядковый номер детали |
010 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
3 |
65117-8502110-30 |
Борт боковой №2
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Примечание |
Нет |
| Модель |
65117 |
| Группа |
Платформа |
| Подгруппа |
Борт боковой платформы |
| Порядковый номер детали |
110 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
4 |
53215-8502040-30 |
Стойка передняя правая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
53215 |
| Группа |
Платформа |
| Подгруппа |
Борт боковой платформы |
| Порядковый номер детали |
040 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
5 |
53215-8502041-30 |
Стойка передняя левая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
53215 |
| Группа |
Платформа |
| Подгруппа |
Борт боковой платформы |
| Порядковый номер детали |
041 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
6 |
53215-8502060-30 |
Стойка средняя
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Модель |
53215 |
| Группа |
Платформа |
| Подгруппа |
Борт боковой платформы |
| Порядковый номер детали |
060 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
7 |
53215-8502070-30 |
Стойка задняя правая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
53215 |
| Группа |
Платформа |
| Подгруппа |
Борт боковой платформы |
| Порядковый номер детали |
070 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
8 |
53215-8502071-30 |
Стойка задняя левая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
53215 |
| Группа |
Платформа |
| Подгруппа |
Борт боковой платформы |
| Порядковый номер детали |
071 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
 |
9 |
53215-8502090-70 |
Буфер ограничительный
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
10 |
| Модель |
53215 |
| Группа |
Платформа |
| Подгруппа |
Борт боковой платформы |
| Порядковый номер детали |
090 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
|
10 |
53215-8503010-30 |
Борт задний
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
53215 |
| Группа |
Платформа |
| Подгруппа |
Борт задний платформы |
| Порядковый номер детали |
010 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
11 |
6350-8503040-70 |
Подножка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
6350 |
| Группа |
Платформа |
| Подгруппа |
Борт задний платформы |
| Порядковый номер детали |
040 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
12 |
53215-8504010-73 |
Борт передний
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
53215 |
| Группа |
Платформа |
| Подгруппа |
Борт передний платформы |
| Порядковый номер детали |
010 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
13 |
53215-8504140-70 |
Надставка переднего борта
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
53215 |
| Группа |
Платформа |
| Подгруппа |
Борт передний платформы |
| Порядковый номер детали |
140 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
 |
14 |
5320-5001106 |
Буфер рессоры задней подвески кабины в сборе
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Модель |
5320 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Крепление кабины (кузова) |
| Порядковый номер детали |
106 |
|
|
|
|
|
|
20 |
53215-8504030-70 |
Втулка усилителя переднего борта
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
4 |
| Модель |
53215 |
| Группа |
Платформа |
| Подгруппа |
Борт передний платформы |
| Порядковый номер детали |
030 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
21 |
53215-8504031-70 |
Усилитель переднего борта
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Модель |
53215 |
| Группа |
Платформа |
| Подгруппа |
Борт передний платформы |
| Порядковый номер детали |
031 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
29 |
210385 |
Болт М8-6gх50 ОСТ 37.001.106-75
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Примечание |
Нет |
| Покрытие |
без покрытия |
|
|
|
|
30 |
1/60434/21 |
Болт М8-6gх20
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
6 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
31 |
1/59705/21 |
Болт М10х1,25-6gх20
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
16 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
32 |
1/13437/21 |
Болт М10х1,25-6gх65
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
4 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
33 |
1/59716/21 |
Болт М10х1,25-6gх90
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
4 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
34 |
853066 |
Болт М10х1,25-6gх75
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Покрытие |
без покрытия |
|
|
|
|
35 |
1/14083/21 |
Болт М14х1,5-6gх35
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
18 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
41 |
1/61008/11 |
Гайка М8х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
12 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
42 |
1/21647/11 |
Гайка М10х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
10 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
47 |
«1/26468/01 |
Шайба плоская 10х25
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Примечание |
Нет |
|
|
|
|
48 |
1/05201/01 |
Шайба плоская 14,8х26х3
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
18 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
49 |
1/05202/01 |
Шайба плоская 16,8х28х3
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
5 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
56 |
1/05166/77 |
Шайба 8 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
16 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
57 |
1/05168/77 |
Шайба 10 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
26 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
58 |
1/05171/77 |
Шайба 14 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
18 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
60 |
1/07346/01 |
Шплинт разводной 3х30
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
5 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
