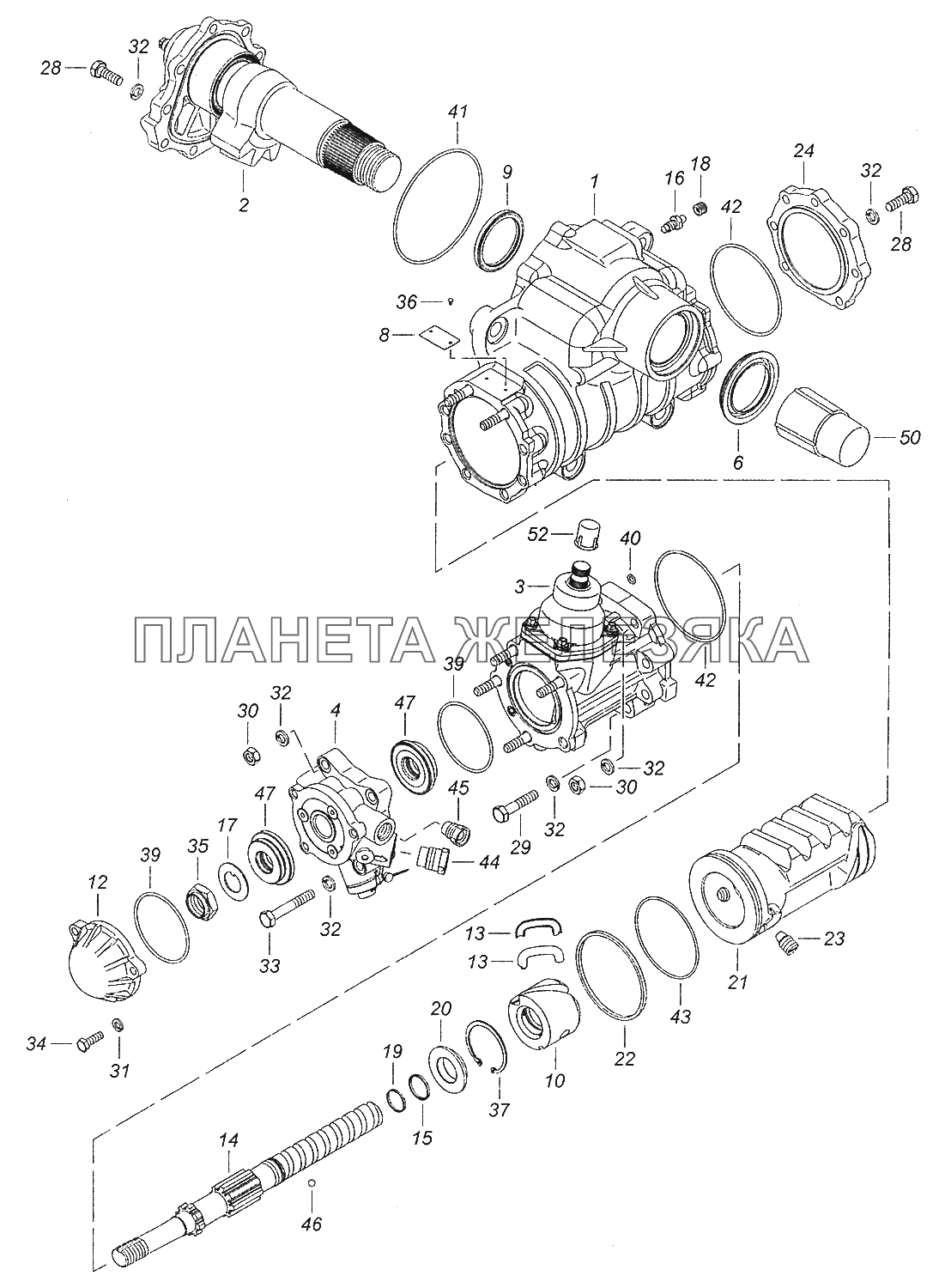

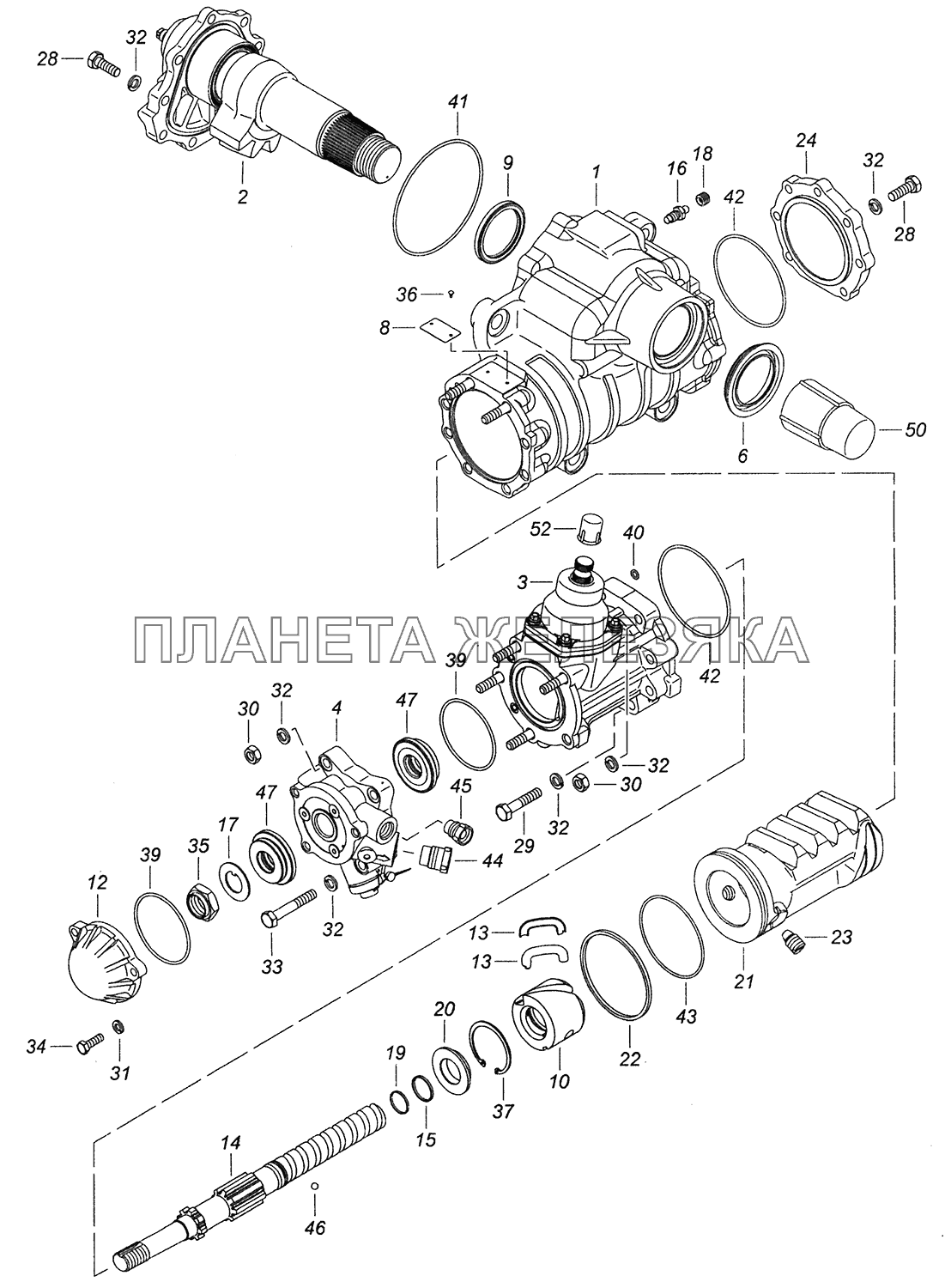

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4310-3401010-20 |
Картер механизма рулевого управления Подробнее |
|
|
| 2 | 4310-3401063 |
Вал сошки с регулировочным винтом и боковой крышкой Подробнее |
|
|
| 3 | 4310-3401710 |
Редуктор угловой в сборе Подробнее |
|
|
| 4 | 4310-3430012 |
Клапан управления гидроусилителем руля в сборе Подробнее |
|
|
| 6 | 4310-3401087 |
Крышка вала правая Подробнее |
|
|
| 8 | 4310-3400021 |
Табличка информационная Подробнее |
|
|
 |
9 | 4310-3401029-10 |
Манжета уплотнительная вала сошки Подробнее |
|
| 9 | 45104340002390 |
Манжета 58-72-5,5 Подробнее |
|
|
| 10 | 5320-3401038 |
Гайка шариковая Подробнее |
|
|
| 12 | 4310-3401079 |
Крышка передняя Подробнее |
|
|
| 13 | 5320-3401179 |
Желоб шариковой гайки Подробнее |
|
|
| 14 | 4310-3401359 |
Винт рулевого управления Подробнее |
|
|
| 15 | 5320-3401361 |
Кольцо уплотнительное винта рулевого управления Подробнее |
|
|
 |
16 | 5320-3401371 |
Клапан перепускной Подробнее |
|
| 17 | 5320-3401373 |
Шайба пружинная Подробнее |
|
|
| 18 | 5320-3401377 |
Колпачок клапана Подробнее |
|
|
| 19 | 5320-3401391 |
Кольцо распорное Подробнее |
|
|
| 20 | 5320-3401403 |
Втулка плавающая Подробнее |
|
|
| 21 | 4310-3401411 |
Рейка-поршень Подробнее |
|
|
| 22 | 4310-3401415 |
Кольцо уплотнительное рейки-поршня Подробнее |
|
|
| 23 | 4310-3401417 |
Винт установочный Подробнее |
|
|
| 24 | 4310-3401529-01 |
Крышка задняя Подробнее |
|
|
| 28 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 29 | 1/13438/31 |
Болт М10х1,25-6gх50 Подробнее |
|
|
| 30 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 31 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 32 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 33 | 853034 |
Болт М10х1,5-6gх65 Подробнее |
|
|
| 34 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 35 | 853512 |
Гайка М25х1,5-6Н Подробнее |
|
|
 |
36 | 33.1111910 |
Гвоздь нарезной Подробнее |
|
| 36 | 4397370004 |
Заклепка 2х6,37 Подробнее |
|
|
| 37 | 862812 |
Кольцо упорное втулки Подробнее |
|
|
| 39 | 864201 |
Кольцо уплотнительное Подробнее |
|
|
| 40 | 864203 |
Кольцо уплотнительное редуктора руля Подробнее |
|
|
| 41 | 864206 |
Кольцо уплотнительное Подробнее |
|
|
| 42 | 864207 |
Кольцо уплотнительное рулевого механизма Подробнее |
|
|
| 43 | 864208 |
Кольцо распорное Подробнее |
|
|
| 44 | 864305 |
Пробка транспортная Подробнее |
|
|
| 45 | 864306 |
Пробка транспортная Подробнее |
|
|
| 46 | 864707 |
Шарик-заглушка Подробнее |
|
|
| 47 | 4626131942 |
Подшипник 819705 К2 роликовый упорный одинарный Подробнее |
|
|
| 50 | 4310-3401096 |
Колпак Подробнее |
|
|
| 52 | 4310-3401095 |
Колпачок Подробнее |
|
