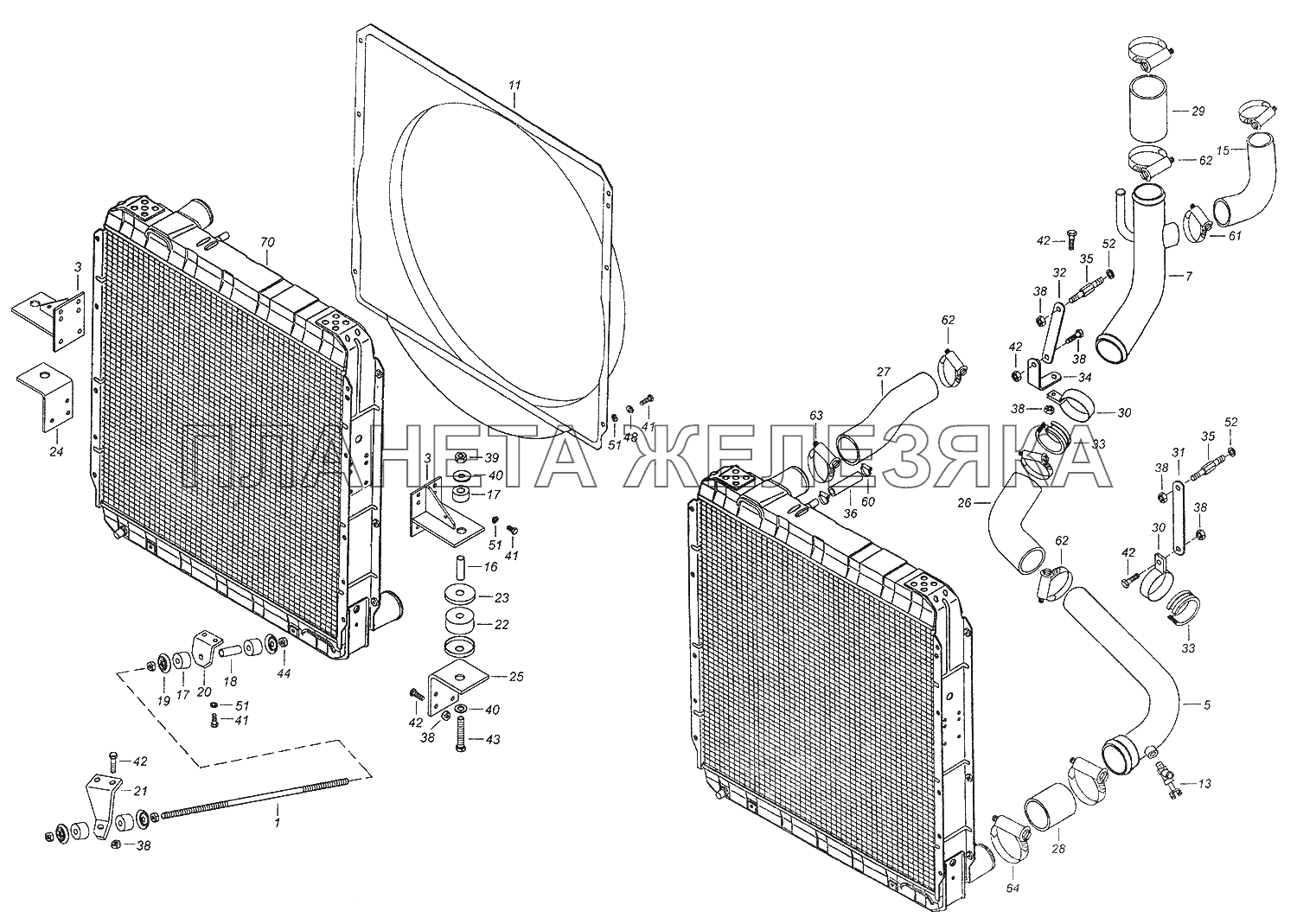

Номер детали |
Наименование детали |
|
|
|
1 |
43255-1302034 |
Тяга крепления радиатора
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
43255 |
| Группа |
Система охлаждения |
| Подгруппа |
Подвеска радиатора |
| Порядковый номер детали |
034 |
|
|
|
|
3 |
43255-1302077-10 |
Кронштейн подвески радиатора
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Модель |
43255 |
| Группа |
Система охлаждения |
| Подгруппа |
Подвеска радиатора |
| Порядковый номер детали |
077 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
5 |
54115-1303020-29 |
Труба отводящая нижняя
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
54115 |
| Группа |
Система охлаждения |
| Подгруппа |
Трубопроводы и шланги системы охлаждения |
| Порядковый номер детали |
020 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
7 |
54115-1303030-29 |
Труба отводящая верхняя
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
54115 |
| Группа |
Система охлаждения |
| Подгруппа |
Трубопроводы и шланги системы охлаждения |
| Порядковый номер детали |
030 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
11 |
43085-1309010-10 |
Кожух вентилятора
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
43085 |
| Группа |
Система охлаждения |
| Подгруппа |
Кожух вентилятора |
| Порядковый номер детали |
010 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
 |
13 |
5320-8105010 |
Кран сливной в сборе
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
5320 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
8105 |
| Порядковый номер детали |
010 |
|
|
|
|
|
|
15 |
7405.1013292-01 |
Рукав
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
7405 |
| Группа |
Двигатель |
| Подгруппа |
Радиатор масляный |
| Порядковый номер детали |
292 |
|
|
|
|
16 |
6520-1302031 |
Втулка распорная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Модель |
6520 |
| Группа |
Система охлаждения |
| Подгруппа |
Подвеска радиатора |
| Порядковый номер детали |
031 |
|
|
|
|
17 |
5320-1302037 |
Подушка крепления радиатора
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
6 |
| Модель |
5320 |
| Группа |
Система охлаждения |
| Подгруппа |
Подвеска радиатора |
| Порядковый номер детали |
037 |
|
|
|
|
18 |
65115-1302037 |
Втулка распорная тяги
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Модель |
65115 |
| Группа |
Система охлаждения |
| Подгруппа |
Подвеска радиатора |
| Порядковый номер детали |
037 |
|
|
|
|
19 |
5320-1302038 |
Чашка буфера тяги
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
4 |
| Модель |
5320 |
| Группа |
Система охлаждения |
| Подгруппа |
Подвеска радиатора |
| Порядковый номер детали |
038 |
|
|
|
|
20 |
43255-1302047-10 |
Кронштейн тяги радиатора задний
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
43255 |
| Группа |
Система охлаждения |
| Подгруппа |
Подвеска радиатора |
| Порядковый номер детали |
047 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
21 |
43255-1302048-10 |
Кронштейн тяги радиатора передний
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
43255 |
| Группа |
Система охлаждения |
| Подгруппа |
Подвеска радиатора |
| Порядковый номер детали |
048 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
 |
22 |
5320-1302060 |
Подушка подвески радиатора
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Модель |
5320 |
| Группа |
Система охлаждения |
| Подгруппа |
Подвеска радиатора |
| Порядковый номер детали |
060 |
|
|
|
|
|
|
23 |
5320-1302062 |
Чашка подвески радиатора
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
4 |
| Модель |
5320 |
| Группа |
Система охлаждения |
| Подгруппа |
Подвеска радиатора |
| Порядковый номер детали |
062 |
|
|
|
|
24 |
54115-1302078-10 |
Кронштейн радиатора правый
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
54115 |
| Группа |
Система охлаждения |
| Подгруппа |
Подвеска радиатора |
| Порядковый номер детали |
078 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
25 |
54115-1302079-10 |
Скоба подвески радиатора
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
54115 |
| Группа |
Система охлаждения |
| Подгруппа |
Подвеска радиатора |
| Порядковый номер детали |
079 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
26 |
52974-1303010 |
Рукав
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
52974 |
| Группа |
Система охлаждения |
| Подгруппа |
Трубопроводы и шланги системы охлаждения |
| Порядковый номер детали |
010 |
|
|
 |
27 |
54115-1303010-29 |
Рукав
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
54115 |
| Группа |
Система охлаждения |
| Подгруппа |
Трубопроводы и шланги системы охлаждения |
| Порядковый номер детали |
010 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
|
28 |
54115-1303026-29 |
Рукав
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
54115 |
| Группа |
Система охлаждения |
| Подгруппа |
Трубопроводы и шланги системы охлаждения |
| Порядковый номер детали |
026 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
 |
29 |
54115-1303027-29 |
Рукав
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
54115 |
| Группа |
Система охлаждения |
| Подгруппа |
Трубопроводы и шланги системы охлаждения |
| Порядковый номер детали |
027 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
|
30 |
6560-1303076 |
Хомут
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Модель |
6560 |
| Группа |
Система охлаждения |
| Подгруппа |
Трубопроводы и шланги системы охлаждения |
| Порядковый номер детали |
076 |
|
|
|
|
31 |
54115-1303077-29 |
Кронштейн трубы отводящей нижней
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
54115 |
| Группа |
Система охлаждения |
| Подгруппа |
Трубопроводы и шланги системы охлаждения |
| Порядковый номер детали |
077 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
32 |
54115-1303078-29 |
Кронштейн трубы отводящей верхней
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
54115 |
| Группа |
Система охлаждения |
| Подгруппа |
Трубопроводы и шланги системы охлаждения |
| Порядковый номер детали |
078 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
33 |
5297-1303079 |
Прокладка хомута
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Модель |
5297 |
| Группа |
Система охлаждения |
| Подгруппа |
Трубопроводы и шланги системы охлаждения |
| Порядковый номер детали |
079 |
|
|
|
|
34 |
54115-1303079-29 |
Уголок
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
54115 |
| Группа |
Система охлаждения |
| Подгруппа |
Трубопроводы и шланги системы охлаждения |
| Порядковый номер детали |
079 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
35 |
54115-1303179-29 |
Стойка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Модель |
54115 |
| Группа |
Система охлаждения |
| Подгруппа |
Трубопроводы и шланги системы охлаждения |
| Порядковый номер детали |
179 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
36 |
5320-1311063-02 |
Рукав
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
5320 |
| Группа |
Система охлаждения |
| Подгруппа |
Бачок расширительный |
| Порядковый номер детали |
063 |
|
|
 |
38 |
251646 |
Гайка М10х1,25-6Н ОСТ 37.001.197-75
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
13 |
| Примечание |
Нет |
| Покрытие |
без покрытия |
|
|
|
|
|
|
39 |
251647 |
Гайка М12х1,25-6Н ОСТ 37.001.197-97
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Примечание |
Нет |
| Покрытие |
без покрытия |
|
|
|
|
40 |
252045 |
Шайба плоская 12х34 ОСТ 37.001.144-96
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
4 |
| Примечание |
Нет |
| Покрытие |
без покрытия |
|
|
|
|
41 |
1/60432/21 |
Болт М8-6gх16
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
18 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
42 |
1/13069/21 |
Болт М10х1,25-6gх30
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
11 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
43 |
1/55412/31 |
Болт М12х1,25-6gх70
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
44 |
1/21647/11 |
Гайка М10х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
3 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
48 |
1/05196/01 |
Шайба плоская 8х17
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
8 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
51 |
1/05166/73 |
Шайба 8 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
18 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
фосфатирование |
|
|
|
|
52 |
1/05170/73 |
Шайба 12 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
фосфатирование |
|
|
|
|
60 |
45104998011090 |
Хомут с червячной резьбой ТОRR0 12-22/9-С7W1
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
499 |
|
|
|
|
61 |
45104998011290 |
Хомут TORRO 30-45/12-C7W1
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
499 |
|
|
|
|
62 |
45104998010490 |
Хомут ТОRRО 50-70/12С7-W1
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
5 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
499 |
|
|
|
|
63 |
45104998010590 |
Хомут ТОRRО 60-80/12-С7W1
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
499 |
|
|
|
|
64 |
45104998010690 |
Хомут ТОRRО70-90/12-С7W1
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
499 |
|
|
|
|
70 |
45104130101001 |
Радиатор
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
413 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
